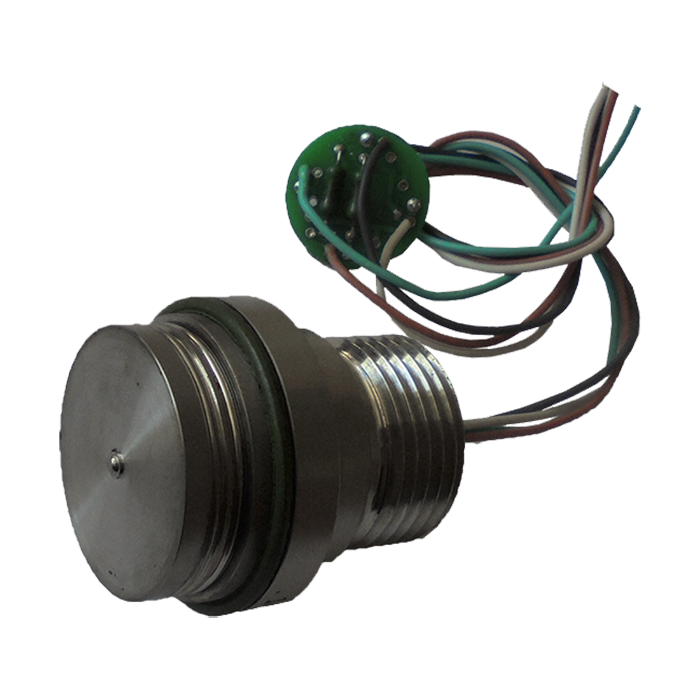

МИДА-МИ-41-В модули избыточного давления высокотемпературные

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Вязкие жидкости, Жидкости с твёрдыми включениями, пульпа, Расплавы полимеров

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Высокотемпературные модули избыточного давления МИДА-МИ-41-В предназначены для точного измерения и непрерывного преобразования значений показаний. Используются для монтажа в прибор заказчика.

В связи с тем, что модули избыточного давления высокотемпературные МИДА-МИ-41-В конструктивно не завершены, они обладают повышенной чувствительностью к воздействию окружающей среды, защита от которой обеспечивается изделиями потребителей. В связи с этим после проведения входного контроля ответственность за состояние модулей давления целиком лежит на потребителе.

  • Начальное значение выходного сигнала, ±мВ на 1В питания: ±0,2.
  • Диапазон изменения выходного сигнала: 5,2±0,2 мВ/В.
  • Сопротивление изоляции (при температуре +25°С), не менее: 100 МОм при 500 В.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,01 МПа; 0-0,016 МПа; 0-0,025 МПа; 0-0,04 МПа; 0-0,06 МПа; 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1,0 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа
Основная погрешность ±0,1% от диапазона изменения выходного сигнала
Температурная погрешность

Температурный диапазон компенсации: +20...+200°С, +100...+200°С. Дополнительная температурная погрешность в диапазоне компенсации, от диапазона изменения выходного сигнала, не более: 3%.

Допустимая перегрузка (Перегрузочное давление) Не более 1,5Pном
Температура контролируемой среды -40…+200°C
Питание = 5...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-МИ-41-В
-0,1
-0,1

Основная погрешность, %

Верхний предел измерений, МПа

Модуль избыточного давления высокотемпературный
