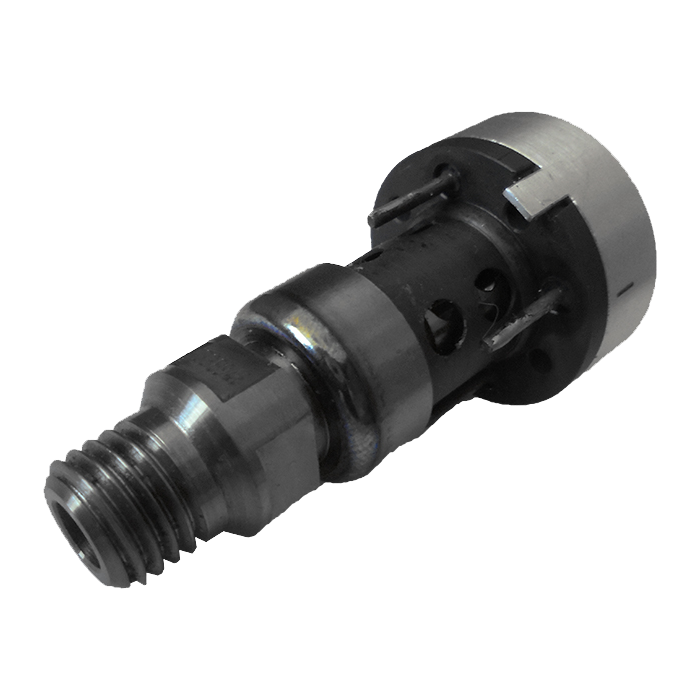

МИДА-МИ-55 модули избыточного давления высокотемпературные

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Модули избыточного давления МИДА-МИ-55 представляют собой изделия, для работы которых необходимо предварительно произвести их монтаж в прибор, т.е. модули имею незавершенную конструкцию.

Модули избыточного давления МИДА-МИ-55 применяются для работы с дизельными газами.

Начальное значение выходного сигнала, ±мВ на 1В питания: 1.
Диапазон изменения выходного сигнала: 30...80 мВ/В.
Сопротивление изоляции, не менее: 100 МОм при 500 В постоянного тока.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа
Основная погрешность	±0,5% от диапазона изменения выходного сигнала
Температурная погрешность	Дополнительная температурная погрешность в диапазоне компенсации, от диапазона изменения выходного сигнала, не более: 20%
Допустимая перегрузка (Перегрузочное давление)	Не более 1,5Рном
Температура контролируемой среды	+25...+350°C; +25...+500°C
Питание	= 5...15 В
Принцип действия	Тензорезистивный

Структура обозначения, пример заказа

МИДА-МИ-55

-40

-0,5

Основная погрешность, %

Верхний предел измерений, МПа

Модуль избыточного давления высокотемпературные

Скачать документацию

МИДА преобразователи и модули давления. Руководство по эксплуатации.
