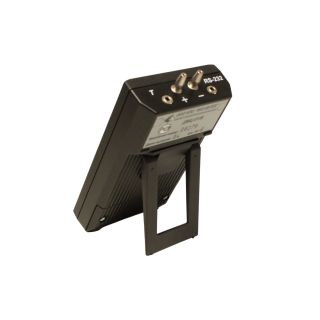

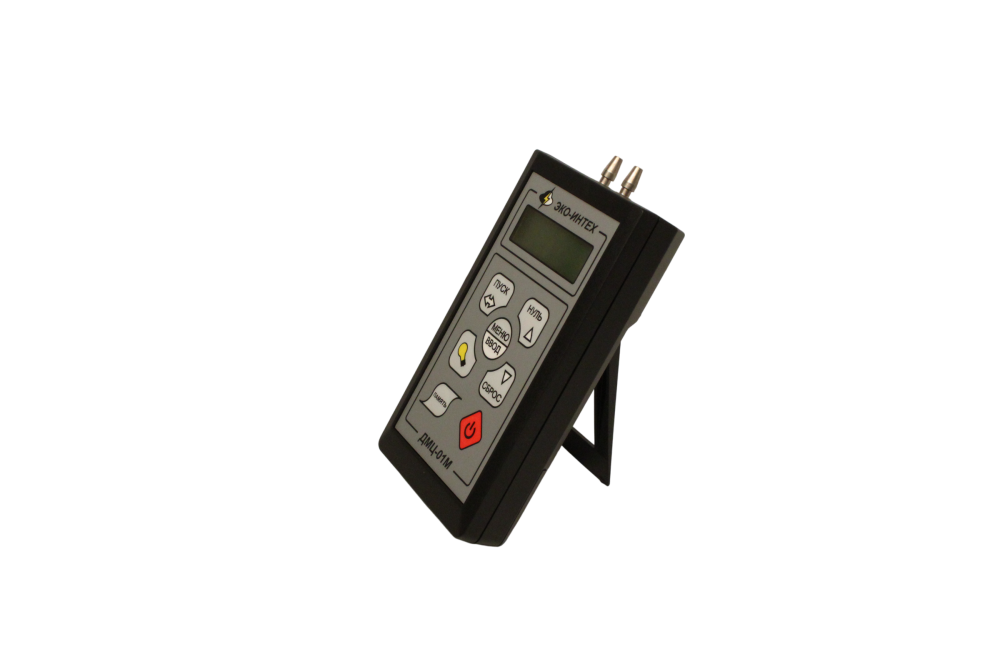

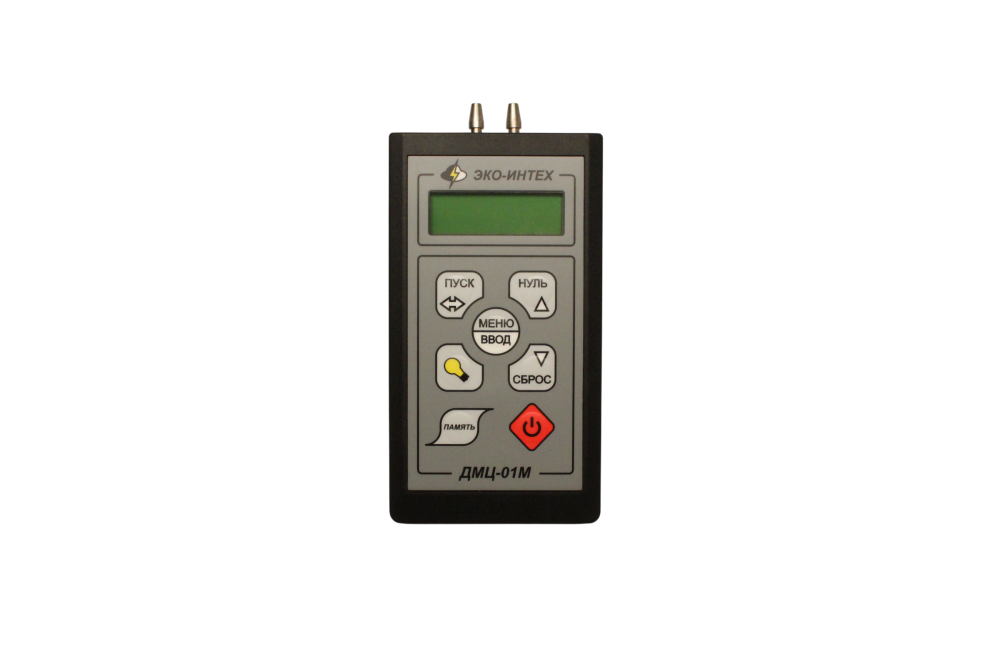

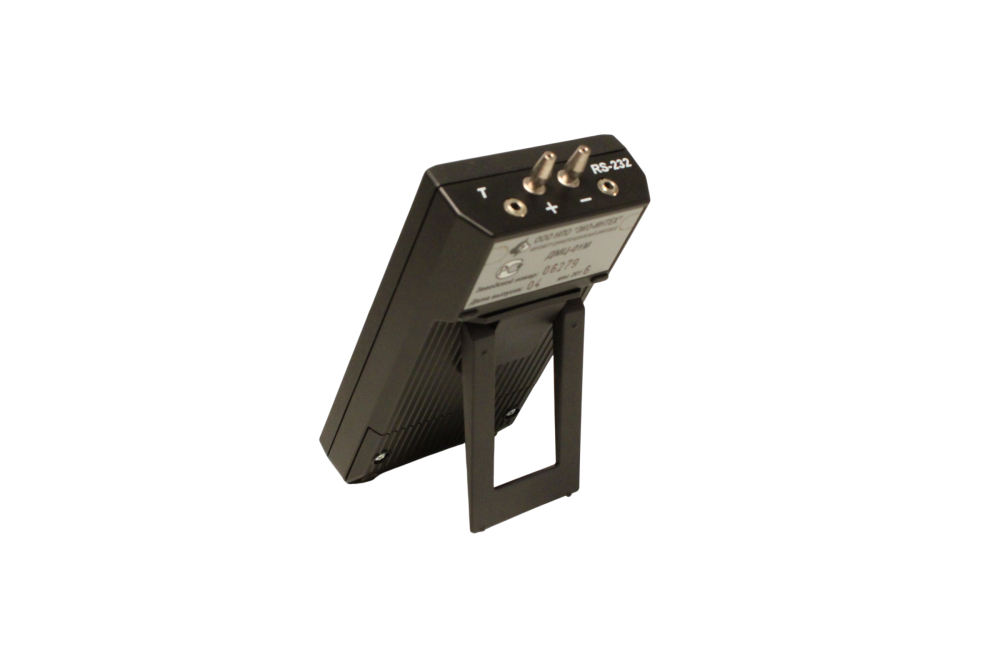

ДМЦ-01М манометр дифференциальный цифровой с обработкой данных

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Маркировка взрывозащиты: нет

Цена (без учета НДС): по запросу руб.

Заказать

Описание

ДМЦ-01М - профессиональный прибор для измерения давления, разрежения и разности давлений газов, а также для определения скорости и расхода газопылевых и воздушных потоков с помощью трубок напорных модификаций НИИОГАЗ и Пито (по ГОСТ 17.2.4.06-90 и ГОСТ 8.361-79). Применяется при технологическом и экологическом контроле выбросов различных производств, контроле вентиляции производственных помещений, аэродинамических исследованиях.

Для предприятий теплоэнергетики выпускаются приборы с программой расчета скорости и расхода, адаптированной к требованиям Минэнерго.

Особенности ДМЦ-01М

Автоматический расчет скорости и объемного расхода газа в каждой точке измерения с выводом результатов на большой дисплей, снабженный подсветкой (параметры газохода, коэффициент напорной трубки и температура предварительно вводятся в память прибора).

Автоматическое усреднение значений скорости и объемного расхода по всем измеренным точкам. После каждого измерения на дисплее индицируются: значение динамического напора в мм вод. ст. или Па; локальная скорость в данной точке измерения в м/c; средняя скорость в м/с за n измерений; среднее значение расхода газа нм3/ч за n измерений.

По заказу прибор может быть оснащен любой из перечисленных ниже опций:

памятью (31 серия по 64 измерения в каждой) для записи и хранения измеренных значений давления и скорости;
интерфейсом RS-232 для подключения к персональному компьютеру;
каналом ввода температуры для использования в комплекте с трубками напорными модификаций НИИОГАЗ и с закрепленными на них термоэлектрическими преобразователями, что позволяет автоматически вводить поправку по температуре потока, не используя дополнительный термометр.

Этими опциями прибор может оснащаться в любом сочетании, в том числе и всеми одновременно.

Технические характеристики

Диапазон измерений давления	0...2 000 Па (мм вод. ст.) (0...200 Па (мм вод. ст.))
Пределы основной допускаемой абсолютной погрешности, не более	±1,5 Па или мм вод. ст. в диапазоне (0...100) ±(1+0,005 Р) Па или мм вод. ст. в диапазоне (100,1...2 000) или ±0,15 Па или мм вод. ст. в диапазоне (0...10) ±(0,1+0,005 Р) Па или мм вод. ст. в диапазоне (10,1...200).
Пределы допускаемой вариации показаний, Па (мм вод. ст.), не более	предела основной допускаемой абсолютной погрешности
Предел допускаемой дополнительной погрешности при отклонении температуры окружающего воздуха на каждые 5°C от нормальной (20±5)°C, не более	(0,1+0,001 Р) Па или мм вод. ст. или (0,01+0,001 Р) Па или мм вод. ст.
Цена единицы наименьшего разряда индикации	0,1 Па (мм вод. ст.) (0,01 Па (мм вод. ст.))
Допустимая перегрузка по перепаду давления, не более	15 000 Па (мм вод. ст.) (1 500 Па (мм вод. ст.))
Диапазон рабочих температур, °C	0 °C...+40 °C
Номинальное напряжение питания	8,4 В
Габаритные размеры, мм, не более	165 мм х 85 мм х 35 мм
Масса в комплекте, не более	1 кг

Стандартный комплект поставки

Манометр дифференциальный цифровой ДМЦ-01М
Аккумуляторная батарея Ni-MN (установлена в приборе)
Руководство по эксплуатации
Пластиковый кейс
Зарядное устройство

Дополнительная комплектация, опции

Интерфейсный кабель (RS-232) (опция)
Кожаный чехол (опция)
Компакт диск «Программа для работы с ДМЦ-01М» (опция).
Руководство пользователя ПО (опция)
