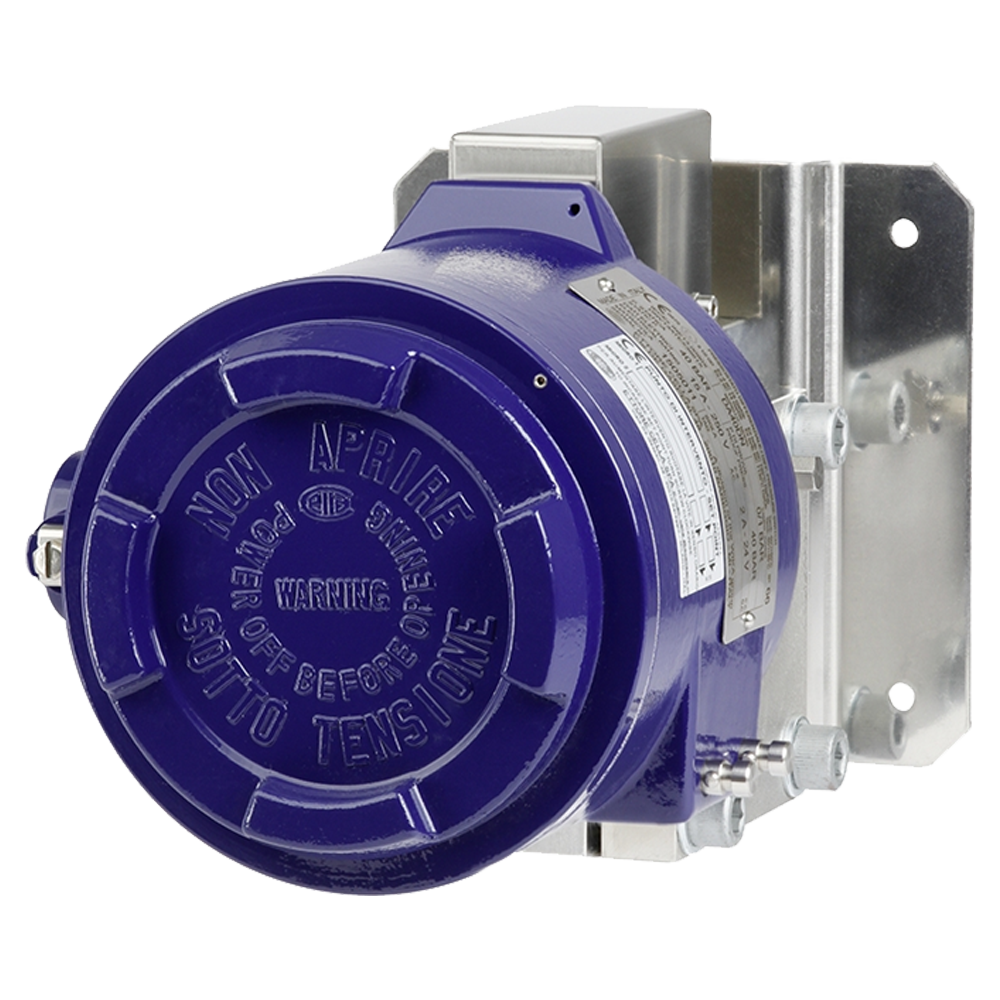

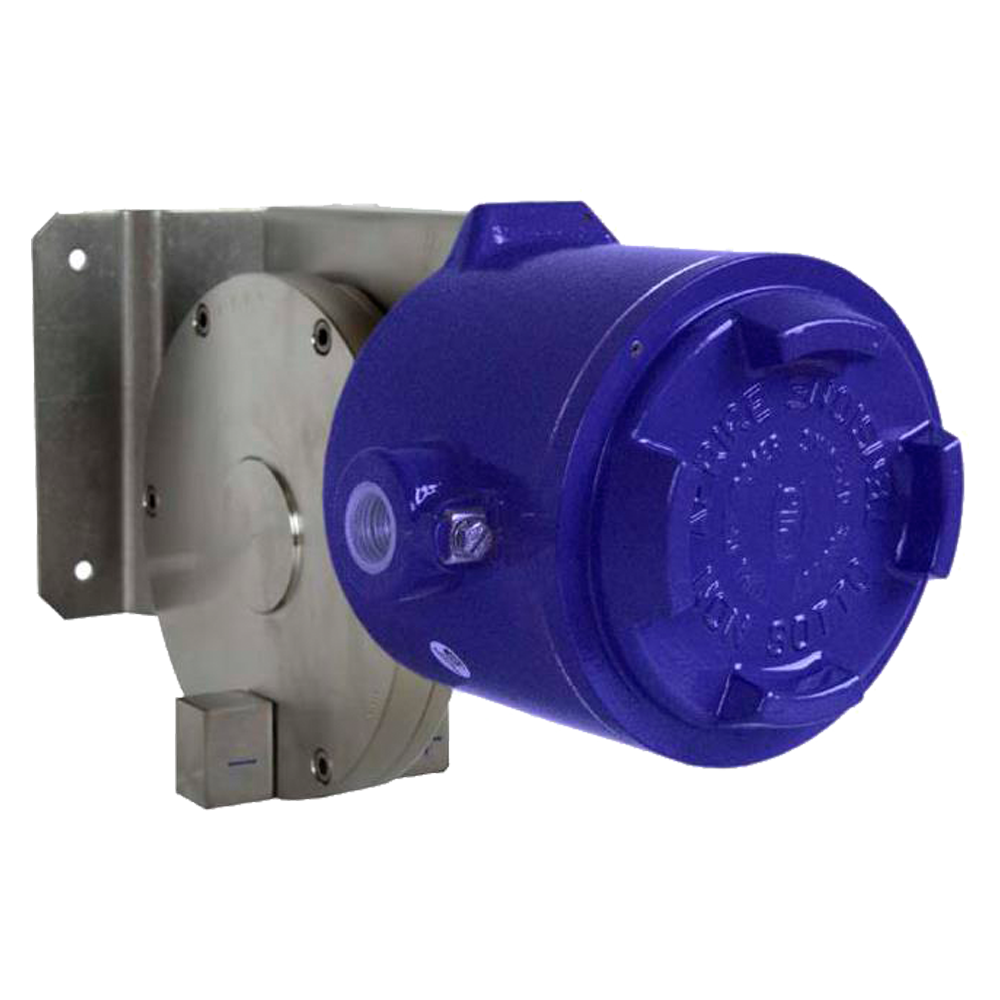

DA, DA10 реле дифференциального давления

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Выходной сигнал: Релейный

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: 2ExdIICT4, 2ExdIICT6, нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Реле давления DA, DA10 предназначены для контроля дифференциального давления и прямого подключения электрической нагрузки, также могут использоваться для контроля и управления насосами, контроля фильтров, измерения уровня в закрытых резервуарах.

Области применения:

Технологические процессы: химическая отрасль промышленности, нефтехимия, наземная/морская нефтедобыча, технические газы, технологии охраны окружающей среды, машиностроение и сооружение промышленных объектов, водоподготовка, фармацевтика.

Особенности:

Взрывозащищенное исполнение корпуса.
В зависимости от диапазона измерения все смачиваемые части реле давления DA, DA10 изготовлены из нержавеющей стали или из Inconel 718.
Реле дифференциального давления DA, DA10 снабжены микровыключателем, позволяющим напрямую подключать электрическую нагрузку до 15 А / АС 220 В, возможна настройка приборов на 1 или 2 независимые точки переключения.
Для более низких значений, например, для SPS , опционально можно выбрать микровыключатель, заполненный аргоном, с позолоченными контактами.
Использование гидрозаполненной измерительной ячейки с рычагом уровня передачи делает реле давления DA, DA10 долговечными, с оптимальными эксплуатационными параметрами.

Технические характеристики

Диапазон измерений (Пределы уставок)	от 0...16 мбар до 0...40 бар
Температура контролируемой среды	-30…+85°C
Материалы изготовления	Нержавеющая сталь 316L (корпус)
Климатическое исполнение (диапазон рабочих температур)	-30...+85°C
Исполнение по степени защиты	IP66
Тип электроподключения	Резьбовое присоединение (½NPT, ¾NPT, G½, G¾, M20x1,5); кабельный ввод неармированный; кабельный ввод армированный
Вес	7,2 кг (DA); 10,0 кг (DA10)

Стандартный комплект поставки

DA, DA10 реле дифференциального давления.
Техническая документация.

Скачать документацию

DA, DA10 реле дифференциального давления. Руководство по эксплуатации (en).

DA, DA10 реле дифференциального давления.Типовой лист (en).
