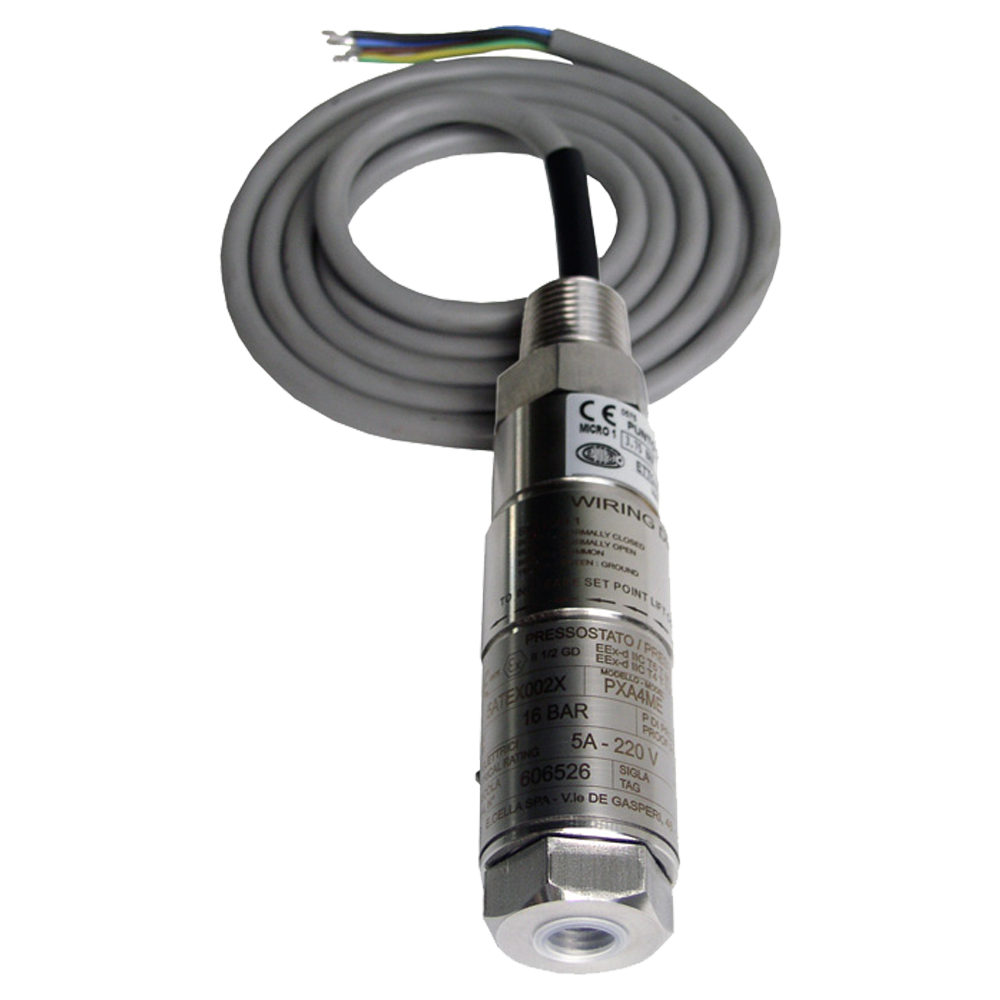

PXA реле давления миниатюрные

Скачать PDF

Вид давления: Избыточное давление-разрежение

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Выходной сигнал: Напряжения 0-10 В, Токовый 4-20 мА

Присоединение к процессу: 1/2NPT, 1/4NPT, М20х1,5

Маркировка взрывозащиты: 2ExdIICT4, 2ExdIICT6, нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Миниатюрные реле давления PXA предназначены для контроля давления и прямого подключения электрической нагрузки, для измерений в условиях ограниченного пространства.

Области применения PXA:

Обеспечение безопасности общих технологических процессов: химическая и нефтехимическая промышленность, нефтегазовая промышленность, энергетическая промышленность, включая АЭС, водоподготовка, горнодобывающая промышленность.

Особенности реле давления миниатюрных PXA:

Для переключения электрических нагрузок наличие питания не требуется.
В стандартном исполнении все смачиваемые части переключателей давления PXA изготавливаются из гастелоя C276 или нержавеющей стали.
Воспроизводимость уставки ≤1% от диапазона.
В целях обеспечения максимальной гибкости температурные реле PXA оборудуются микропереключателями, позволяющими напрямую коммутировать электрическую нагрузку до 20 А/250 В переменного тока.
Для более низких значений, например, для SPS, опционально можно выбрать герметичное исполнение реле с позолоченными контактами.
Использование пластинчатой мембраны с пружиной быстрого срабатывания, делает реле давления PXА долговечными, с оптимальными эксплуатационными параметрами.

Технические характеристики

Диапазон измерений (Пределы уставок)	от 1-2,5 бар до 50-400 бар
Температура контролируемой среды	-40...+200 °C; -40...+140 °C; 0…200°C (в зависимости от измерительного элемента)
Материалы изготовления	Нержавеющая сталь
Климатическое исполнение (диапазон рабочих температур)	-40...+85°C
Исполнение по степени защиты	IP66
Тип электроподключения	Соединительный кабель; резьбовое присоединение (½NPT, M20x1,5, ¾NPT), клеммный блок
Вес	0,6 кг (стандарт); 1,1 кг с клеммной коробкой

Стандартный комплект поставки

PXA реле давления миниатюрные.
Техническая документация.

Скачать документацию

PXA реле давления миниатюрные. Руководство по эксплуатации.

PXA реле давления миниатюрные. Типовой лист.
