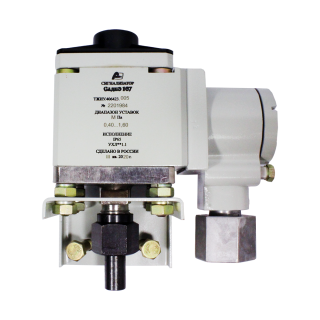

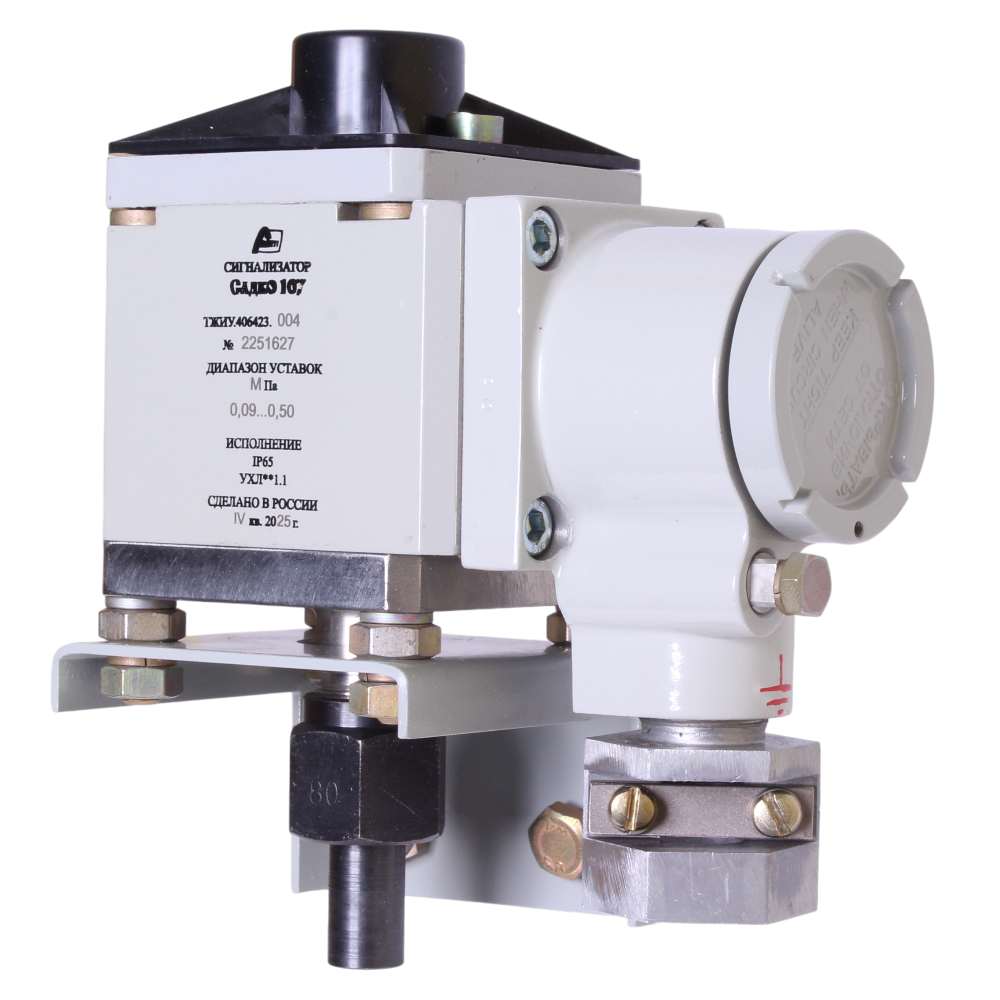

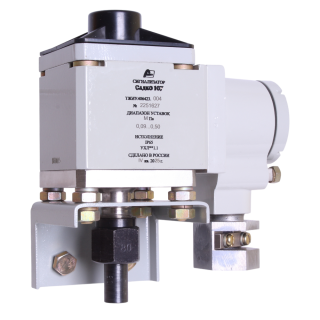

САДКО-107 сигнализаторы давления взрывозащищенные

Скачать PDF
  • САДКО-107

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Масла, Нефтепродукты

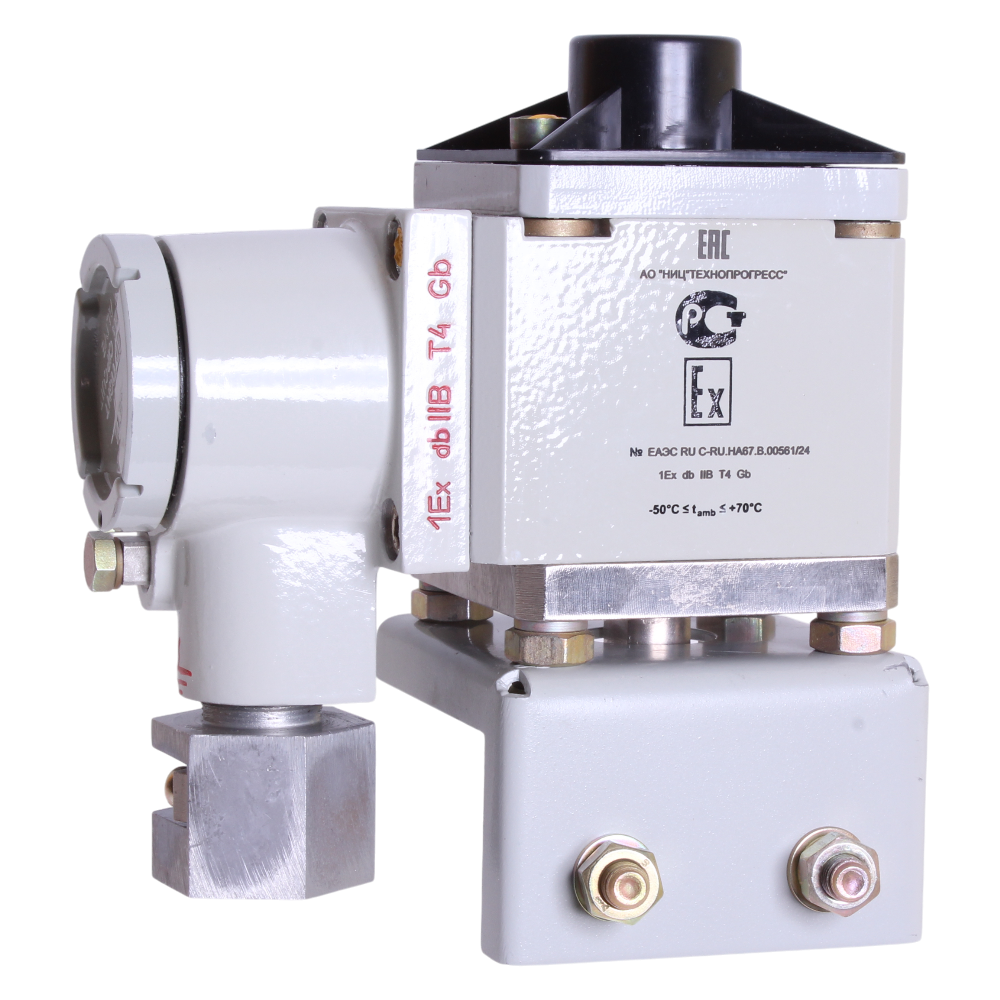

Маркировка взрывозащиты: 1ExdIIBT4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные сигнализаторы давления САДКО-107 предназначены для коммутации электрических цепей при достижении заданных значений давления (уставки срабатывания) и обратного переключения контактной группы при изменении давления на величину дифференциала.

Особенности исполнения сигнализаторов САДКО-107:

  • Сигнализаторы давления имеют один замыкающий и один размыкающий контакт. Контакты обеспечивают коммутацию активной и индуктивной нагрузки с током (1...100) мA при напряжении (20...30) В. Число срабатываний не более 105 при указанных нагрузках.
  • Выпускаются серийно, имеют маркировку по взрывозащите и соответствуют ГОСТ 12.2.020-76, ГОСТ 22782.0-81, ГОСТ 22782.6-81.
  • По степени защищенности от воздействия пыли и воды - исполнение по ГОСТ 14254-80.

Сигнализаторы имеют два исполнения и модификации, отличающиеся диапазоном уставок срабатывания (см. таблицу "Варианты исполнений").

Первое исполнение: срабатывание сигнализатора (замыкание контакта 1-2) происходит при увеличении давления до величины давления срабатывания [Рср]. Взведение сигнализатора (замыкание контактов 1-3) происходит при уменьшении давления до величины Рвзв (Рср- Д), где Д - дифференциал. Под дифференциалом понимается абсолютное значение разности давления срабатывания [Рср] и давления взведения [Рвзв]. Под исходным состоянием для всех исполнений сигнализаторов понимается состояние, при котором давление в рабочем объеме сигнализаторов равняется атмосферному.

Второе исполнение: срабатывание сигнализатора (замыкание контакта 1-3) происходит при уменьшении давления до величины давления срабатывания [Рср] после предшествующего увеличения давления до величины давления взведения [Рвзв] (замыкание контакта 1-2) большей [Рср] на величину дифференциала Д. Под дифференциалом понимается значение разности давления взведения [Рвзв] и давления срабатывания [Рср].

Технические характеристики

Диапазон измерений (Пределы уставок) (0-0,0025...0-0,01)...(3,0-6,0) МПа
Основная погрешность 1,5%; 2,5%
Максимальное рабочее давление 10 МПа
Материалы изготовления Сталь 12Х18Н10Т; Сталь 09Г2С (для УХЛ) или сталь 12Х18Н10Т (для ТВ); Медь М1; Смесь резиновая 98-1НТА; Плёнка полиимидная ПМ, ПМ-А, ПМФ-С-352
Климатическое исполнение (диапазон рабочих температур) ТВ2, УХЛ1.1
Исполнение по степени защиты IP65
Тип электроподключения Кабельный ввод – клеммная колодка
Вес 2 кг

Варианты исполнений

Обозначение по конструкторскому документу (модификация и исполнение)

Вид климати-
ческого исполнения

Диапазон уставок срабаты-
вания Руст

Дифферен-
циал, Д

Максималь-
ное давление Рmax, МПа

Приведенная погрешность давления срабаты-
вания, ±γ, %

Первое исполне-
ние

Второе исполне-
ние

Возможность регулировки дифферен-
циала Д

ТЖИУ.406423.003
ТЖИУ.406423.003.01

УХЛ**1.1

0,04 - 0,10 МПа

(0,30 - 0,50)
Руст, МПа

10,0

1,5

+
-

-
+

+
+

ТЖИУ.406423.003-02
ТЖИУ.406423.003-03

не более
0,015 МПа

+
-

-
+

-
-

ТЖИУ.406423.023
ТЖИУ.406423.023.01

ТВ**2

(0,30 - 0,50)
Руст, МПа

+
-

-
+

+
+

ТЖИУ.406423.023-02
ТЖИУ.406423.023-03

не более
0,015 МПа

+
-

-
+

-
-

ТЖИУ.406423.004
ТЖИУ.406423.004.01

УХЛ**1.1

0,09 - 0,50 МПа

не более
0,100 МПа

10,0

1,5

+
-

-
+

+
+

ТЖИУ.406423.004-02
ТЖИУ.406423.004-03

не более
0,075 МПа

+
-

-
+

-
-

ТЖИУ.406423.024
ТЖИУ.406423.024.01

ТВ**2

0,09 - 0,50 МПа

не более
0,100 МПа

10,0

1,5

+
-

-
+

+
+

ТЖИУ.406423.024-02
ТЖИУ.406423.024-03

не более
0,075 МПа

+
-

-
+

-
-

ТЖИУ.406423.005
ТЖИУ.406423.005.01

УХЛ**1.1

0,40 - 1,60 МПа

не более
0,25 МПа

10,0

1,5

+
-

-
+

+
+

ТЖИУ.406423.005-02
ТЖИУ.406423.005-03

не более
0,24 МПа

+
-

-
+

-
-

ТЖИУ.406423.025
ТЖИУ.406423.025.01

ТВ**2

не более
0,25 МПа

+
-

-
+

+
+

ТЖИУ.406423.025-02
ТЖИУ.406423.025-03

не более
0,24 МПа

+
-

-
+

-
-

ТЖИУ.406423.006
ТЖИУ.406423.006.01

УХЛ**1.1

1,5 - 3,2 МПа

не более
0,60 МПа

10,0

1,5

+
-

-
+

+
+

ТЖИУ.406423.006-02
ТЖИУ.406423.006-03

не более
0,50 МПа

+
-

-
+

-
-

ТЖИУ.406423.026
ТЖИУ.406423.026.01

ТВ**2

не более
0,60 МПа

+
-

-
+

+
+

ТЖИУ.406423.026-02
ТЖИУ.406423.026-03

не более
0,50 МПа

+
-

-
+

-
-

ТЖИУ.406423.008
ТЖИУ.406423.008.01

УХЛ**1.1

2,5 - 10,0 кПа

(0,30 - 0,50)
Руст, кПа

10,0

2,5

+
-

-
+

+
+

ТЖИУ.406423.008-02
ТЖИУ.406423.008-03

не более
2,0 кПа

+
-

-
+

-
-

ТЖИУ.406423.028
ТЖИУ.406423.028.01

ТВ**2

2,5 - 10,0 кПа

(0,30 - 0,50)
Руст, кПа

+
-

-
+

+
+

ТЖИУ.406423.028-02
ТЖИУ.406423.028-03

не более
2,0 кПа

+
-

-
+

-
-

ТЖИУ.406423.009
ТЖИУ.406423.009.01

УХЛ**1.1

10,0 - 40,0 кПа

(0,30 - 0,50)
Руст, кПа

10,0

2,5

+
-

-
+

+
+

ТЖИУ.406423.009-02
ТЖИУ.406423.009-03

не более
5,0 кПа

+
-

-
+

-
-

ТЖИУ.406423.029
ТЖИУ.406423.029.01

ТВ**2

(0,30 - 0,50)
Руст, кПа

+
-

-
+

+
+

ТЖИУ.406423.029-02
ТЖИУ.406423.029-03

не более
5,0 кПа

+
-

-
+

-
-

ТЖИУ.406423.012
ТЖИУ.406423.012.01

УХЛ**1.1

3,0 - 6,0 МПа

не более
1,4 МПа

10,0

1,5

+
-

-
+

+
+

ТЖИУ.406423.012_02
ТЖИУ.406423.012_03

не более
0,8 МПа

+
-

-
+

-
-

ТЖИУ.406423.022
ТЖИУ.406423.022.01

ТВ**2

не более
1,4 МПа

+
-

-
+

+
+

ТЖИУ.406423.022_02
ТЖИУ.406423.022_03

не более
0,8 МПа

+
-

-
+

-
-

Примечания:
1. Все модификации и исполнения имеют базовую спецификацию ТЖИУ.406423.002.
2. После подачи в рабочий объем сигнализатора давления от:
     - 1,15 верхнего значения диапазона уставок Руст - для первого исполнения.
     - 1,15 (Руст + Д) - для второго исполнения до Рmax допускается увеличение приведенной погрешности давления срабатывания до 5% в течение 72 ч.
3. Нормирующее значение Рн для расчета приведенной погрешности давления срабатывания для каждой модификации и исполнения равно верхнему пределу диапазона уставок данной модификации для первых двух третей уставок диапазона данной модификации.

Для последней трети уставок диапазона модификации нормирующее значение для расчета приведенной погрешности давления срабатывания равно:
ТЖИУ.406423.003, ТЖИУ.406423.023 - 0,5 МПа
ТЖИУ.406423.004, ТЖИУ.406423.024 - 1,6 МПа
ТЖИУ.406423.005, ТЖИУ.406423.025 - 3,2 МПа
ТЖИУ.406423.006, ТЖИУ.406423.026 - 6,0 МПа
ТЖИУ.406423.008, ТЖИУ.406423.028 - 40,0 кПа
ТЖИУ.406423.009, ТЖИУ.406423.029 - 80,0 кПа
ТЖИУ.406423.012, ТЖИУ.406423.022 - 10,0 МПа

Стандартный комплект поставки

  • Сигнализатор.
  • Паспорт.
  • Комплект сменных частей.
  • Руководство по эксплуатации (поставляется в одном экземпляре на один или на партию сигнализаторов).

Дополнительная комплектация, опции

  • Групповой комплект ЗИП.
  • Комплект инструмента.
  • Руководство по эксплуатации.
  • Отдельные детали из группового комплекта ЗИП.
  • Мембрана разделительная.
