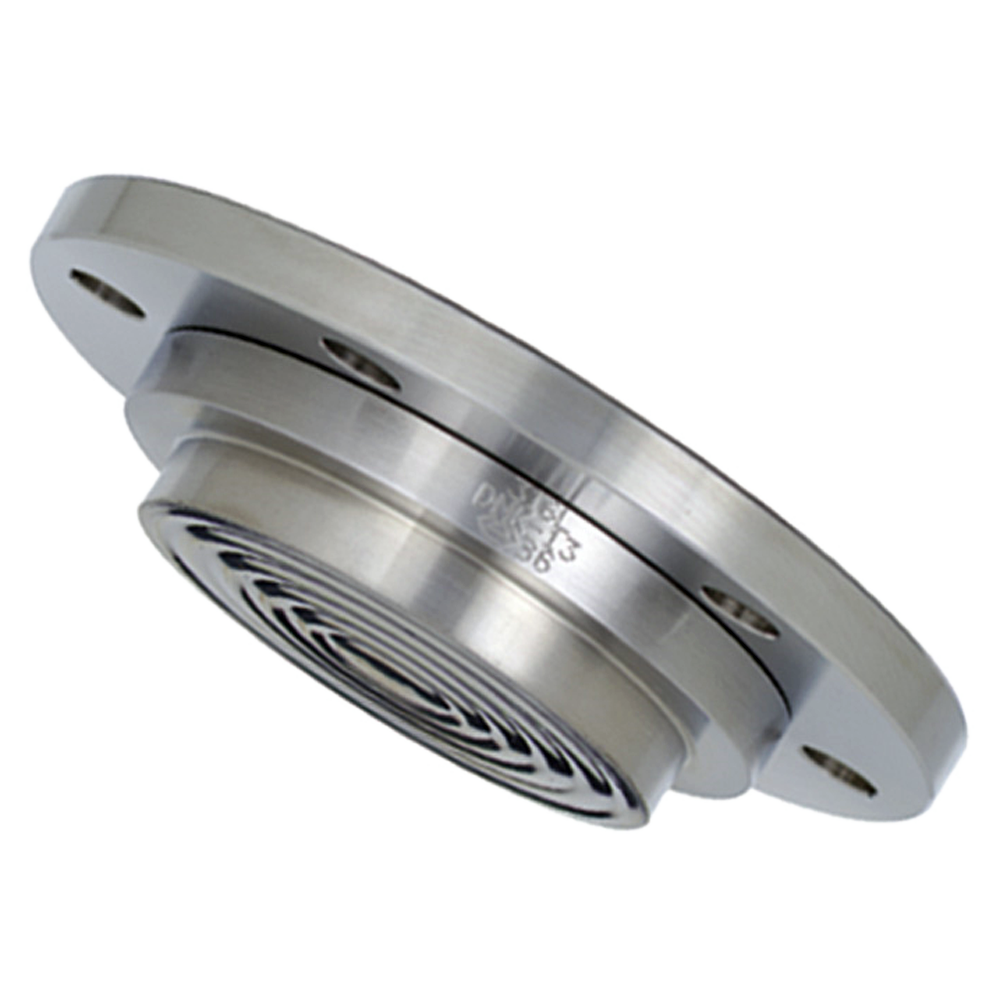

990.23 разделители мембранные с фланцевым присоединением для целлюлозно-бумажной промышленности

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Присоединение к процессу: Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

990.23 мембранные разделители для бумажной и целлюлозной промышленности применяются для измерения давления в высоковязких, агрессивных средах или твердых растворах при производстве целлюлозы и переработке макулатуры. Мембранные разделители 990.23 являются арматурой для датчиков давления.

Особенности:

  • Корпус разделителей 990.23 с выносной мембраной (вынос мембраны 6,5 мм) предназначен для установки на технологическое соединение DN 48, разработанное для применения в сфере целлюлозной и бумажной промышленности.
  • Технологическое соединение - свободный фиксирующий фланец (6 отверстий ø7 мм, диаметр 70 мм PDC).
  • Присоединение прибора давления - нержавеющая сталь 316L, G½ внутренняя резьба, EN 837-1.

Технические характеристики

Диапазон измерений (Пределы уставок) от 0...0,6 до 0...40 бар
Материалы изготовления Нержавеющая сталь 316L

Стандартный комплект поставки

  • 990.23 разделитель мембранный с фланцевым присоединением для целлюлозно-бумажной промышленности.
  • Техническая документация.

Дополнительная комплектация, опции

  • Корпус и выносная мембрана:
    • Нержавеющая сталь 1.4571, 1.4435, 1.4541, Duplex 1.4462, Монель, покрытие из PFA, макс. +260°C, покрытие из ECTFE (Halar®), макс. +150°C.
  • Мембрана:
    • Специальные материалы аналогичны материалу корпуса.
    • Защитное покрытие Wikaramic® для применения в условиях абразивных сред.
  • Выносная мембрана:
    • Другие варианты расстояния выноса предоставляются по запросу.
  • Фиксирующий фланец:
    • Нержавеющая сталь 316L, PN 40.
  • Присоединение к прибору давления:
    • Капилляр с корпусом и адаптером манометра, внутренняя резьба G½ для монтажа на настенный кронштейн согласно EN 837-1.
    • Охлаждающий элемент (для манометра, монтируемого напрямую при температуре среды > +100°C).
  • Опционально
    • Жесткий угловой элемент 90°.
    • Вращаемый угловой элемент 90°, 180°.
    • Угловой элемент с гасителем вибрации.
  • Комплектующие:
    • Приварной фланец для монтажа разделительной мембраны на технологическую трубу.
    • Уплотнительное кольцо, каучук «буна».
