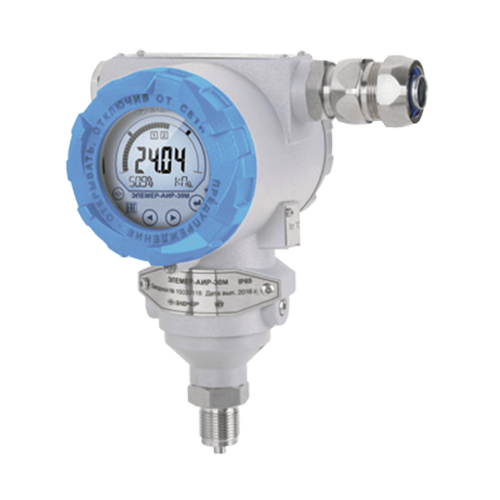

АИР-30М датчики давления интеллектуальные

Скачать PDF

Вид давления: Абсолютное давление, Гидростатическое давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: 1/2NPT, 1/4NPT, К1/2, К1/4, М20х1,5, М24х1,5, М39х1,5

Маркировка взрывозащиты: нет

Описание

Интеллектуальные датчики давления АИР-30М предназначены для непрерывного преобразования в унифицированный токовый выходной сигнал или в сигнал напряжения постоянного тока, а также в цифровой сигнал в стандарте протокола HART или FOUNDATION fieldbus входных измеряемых величин.

Датчики осуществляют функцию сигнализации и автоматического регулирования контролируемых параметров с помощью двух типов реле: электромагнитных (двустабильных) и оптореле.

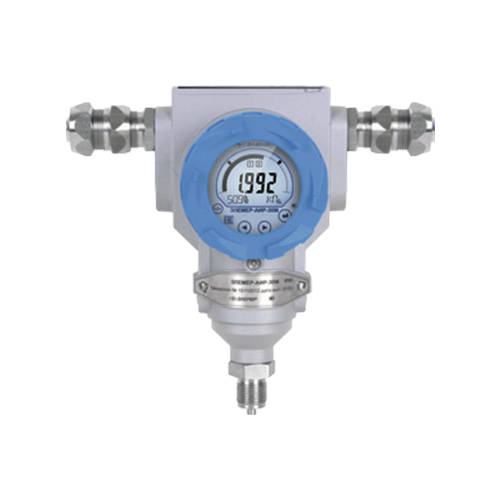

  • 2 типа применяемых корпусов для обеспечения максимального удобства пользования, в том числе и обеспечения возможности выбора до 3 кабельных вводов для оптимизации электрического подключения приборов.
  • Сенсорная герметичная клавиатура обеспечивает возможность управления прибором и непосредственно на технологической позиции во взрывоопасных зонах.
  • Цифровые протоколы передачи измерительной информации HART и Fieldbus, а также возможность формирования выходного сигнала по напряжению в диапазоне 1…5 В.
  • Обновленное интуитивно понятное меню управления прибором на русском языке.
  • Межповерочный интервал — 5 лет для всех модификаций приборов и видов измеряемого давления.
  • Расширенный диапазон температур внешней среды от минус 55 до +80°С позволяет применять приборы без укрытия и дополнительного обогрева;
  • Величина основной приведенной погрешности от ±0,075 %.
  • Глубина перенастройки диапазонов: 1:100.
  • Защищенность от проникновения влаги и пыли с кодом IP67.
  • Двустабильные (поляризованные) электромагнитные реле с параметрами ~250 В х 3 А, не требующие дополнительного питания и расширенными возможностями настройки логики срабатывания.
  • Широкий выбор материалов мембран, присоединительных фланцев и штуцеров для измерения давления в агрессивных средах, а также возможность заказа приборов с установленными разделителями сред.
  • Цифро-графический индикатор, обеспечивающий наглядность измерительной информации и простоту ее восприятия оператором.

Датчики АИР-30М оснащены современными тензорезистивными сенсорами. Тензорезистивные сенсоры по технологии КНК имеют высокую перегрузочную способность до 1500 % от верхнего предела измерений.

Преобразователи давления АИР-30М оснащаются токовыми и цифровыми выходными сигналами под протоколом HART. Для интеграции в современные системы АСУ ТП преобразователи могут оснащаться цифровым сигналом под протоколом FOUNDATION fieldbus.

Датчики давления АИР-30М оснащены многофункциональным 4-разрядным ЖК-индикатором с подсветкой, графической шкалой и дополнительным полем для цифрового отображения уставок. Датчики имеют модульную структуру: модуль сенсора и модуль электроники. Все модули одного вида взаимозаменяемы. Это обеспечивает высокую ремонтопригодность датчика. Все датчики защищены паролем от несанкционированного доступа. Настройка параметров датчика осуществляется с помощью наружной или внутренней клавиатуры или по HART-протоколу или протоколу FOUNDATION fieldbus.

Встроенные устройства сигнализации и регулирования (2 электромагнитных поляризованных (двустабильных) реле или оптореле существенно упрощает использование и интеграцию приборов в системах АСУ ТП.

  • Глубина перенастройки диапазонов - 100:1.
  • Сенсоры датчиков: тензометрические сенсоры с высокой перегрузочной способностью.
  • Конфигурирование: клавиатура (внутренняя или наружная), HART-протокол; по протоколу FOUNDATION fieldbus.
  • Функция извлечения квадратного корня.
  • Индикация: ЖК-индикатор с подсветкой и графической шкалой.
  • Вращение индикатора на 90°, 180°, 270°.
  • Вращение корпуса на ±135°.
  • Устройства сигнализации и регулирования:
    • 2 уставки и 2 оптореле (~250 В x 80 мА).
    • 2 уставки и 2 электромагнитных двустабильных (поляризованных) реле (~250 В x 3 А).
  • Электромагнитная совместимость (ЭМС) - IV-A.
  • Межповерочный интервал - 5 лет (независимо от класса точности прибора).
  • Гарантия - 5 лет (7 лет - для исполнения «Для АЭС»).

Технические характеристики

Диапазон измерений (Пределы уставок) Абсол. (щтуцерные ТАH): 1 кПа…16 МПа; Избыт. (штуцерные TG, TGH, фланцевые CG): 0,025 кПа…60 МПа; Избыт. давл.-разр. (штуцерные TGV, фланцевые CGV): ±0,025 кПа…(–0,1…+2,5) МПа; Диффер. (фланцевые CD, CDV): 0,025 кПа…10 МПа; Гидрост. (фланцевые СL): 1 кПа…
Основная погрешность От ±0,075 %
Материалы изготовления Сталь 12Х18Н10Т, 36НХТЮ, Хастеллой-С, тантал, титановый сплав
Климатическое исполнение (диапазон рабочих температур) С2, С3, Т3, УХЛ3.1
Исполнение по степени защиты IP65, IP67
Питание = 12 В, = 24 В, = 36 В

Варианты исполнений

Обозначение датчиков АИР-30М​ в зависимости от измеряемого давления:

  • АИР-30М-ДА – преобразователи абсолютного давления.
  • АИР-30М-ДИ – преобразователи избыточного давления.
  • АИР-30М-ДИВ – преобразователи избыточного давления-разрежения.
  • АИР-30М-ДД – преобразователи дифференциального давления.
  • АИР-30М-ДГ – преобразователи гидростатического давления.

Другие параметры для различных вариантов исполнения указаны в Форме заказе.
