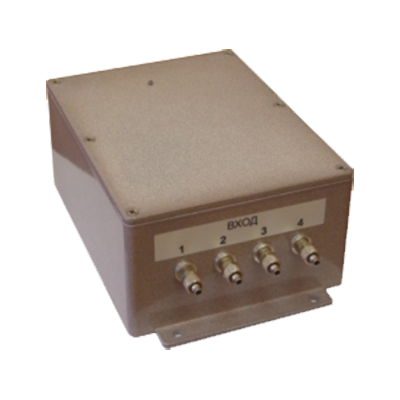

ПЭ-4 преобразователи пневмоэлектрические четырехканальные

Скачать PDF

Вид давления: Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 0-5 мА, Токовый 4-20 мА

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи ПЭ-4 предназначены для измерения и преобразования в унифицированный токовый сигнал давления неагрессивных газов или вакуума при работе в автоматических и автоматизированных системах контроля, регулирования и управления технологическими процессами в химической, нефтехимической, газовой, целлюлозно-бумажной и других отраслях промышленности.

Пневмоэлектрические преобразователи давления ПЭ-4 состоят из четырёх гальванически связанных каналов

Принцип действия четырехканального преобразователя ПЭ-4 основан на преобразовании давления тензорезистивным датчиком в напряжение постоянного тока, которое усиливается дифференциальным усилителем и затем преобразуется в выходной аналоговый сигнал постоянного тока.

Технические характеристики

Диапазон измерений (Пределы уставок) ПЭ-4П.х: 20...100 кПа
ПЭ-4И.х: 0...4; 0...10; 0...16; 0...25; 0...40; 0...100; 0...160; 0...250 кПа
ПЭ-4В.х: 0...-4; 0...-10; 0...-16; 0...-25; 0...-40; 0...-60 кПа
Основная погрешность ±0,5%
Температурная погрешность

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10°С в пределах рабочих температур не превышает ±0,25%

Температура контролируемой среды +5...+50°С
Материалы изготовления Корпус - дюралюминий с полимерным покрытием
Климатическое исполнение (диапазон рабочих температур) УХЛ4.2
Исполнение по степени защиты IP20
Питание ~ 220 В
Принцип действия Тензометрический
Габаритные размеры 200 х 136 х 98 мм
Вес 1,1 кг

Структура обозначения, пример заказа

ПЭ-4
.05

Шифр выходного сигнала:
42 - токовый сигнал (4...20) мА
05 - токовый сигнал (0...5) мА

Шифр диапазона измерений

Обозначние модели

Варианты исполнений

По измеряемому давлению:

  • ПЭ-4П.х - для преобразования унифицированного пневматического сигнала.
  • ПЭ-4И.х - для преобразования избыточного давления.
  • ПЭ-4В.х - для преобразования вакуума.

По диапазону выходного сигнала:

  • ПЭ-4х.05 - диапазон (0…5) мА.
  • ПЭ-4х.42 - диапазон (4…20) мА.

Стандартный комплект поставки

  • Преобразователь.
  • Техническая документация.
