ПЭ-1 преобразователи пневмоэлектрические одноканальные

Скачать PDF

Вид давления: Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 0-5 мА, Токовый 4-20 мА

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

Пневмоэлектрические преобразователи ПЭ-1 и ПЭ-1Р предназначены для измерения давления и преобразования его в унифицированный выходной сигнал постоянного тока:

  • Пневматического сигнала (ПЭ-1х.П).
  • Избыточного давления неагрессивных газов (ПЭ-1х.И).
  • Вакуума (ПЭ-1х.В).

Используются одноканальные преобразователи давления ПЭ-1 при работе в автоматических и автоматизированных системах контроля, регулирования и управления технологическими процессами в химической, нефтехимической, газовой, целлюлозно-бумажной и других отраслях промышленности.

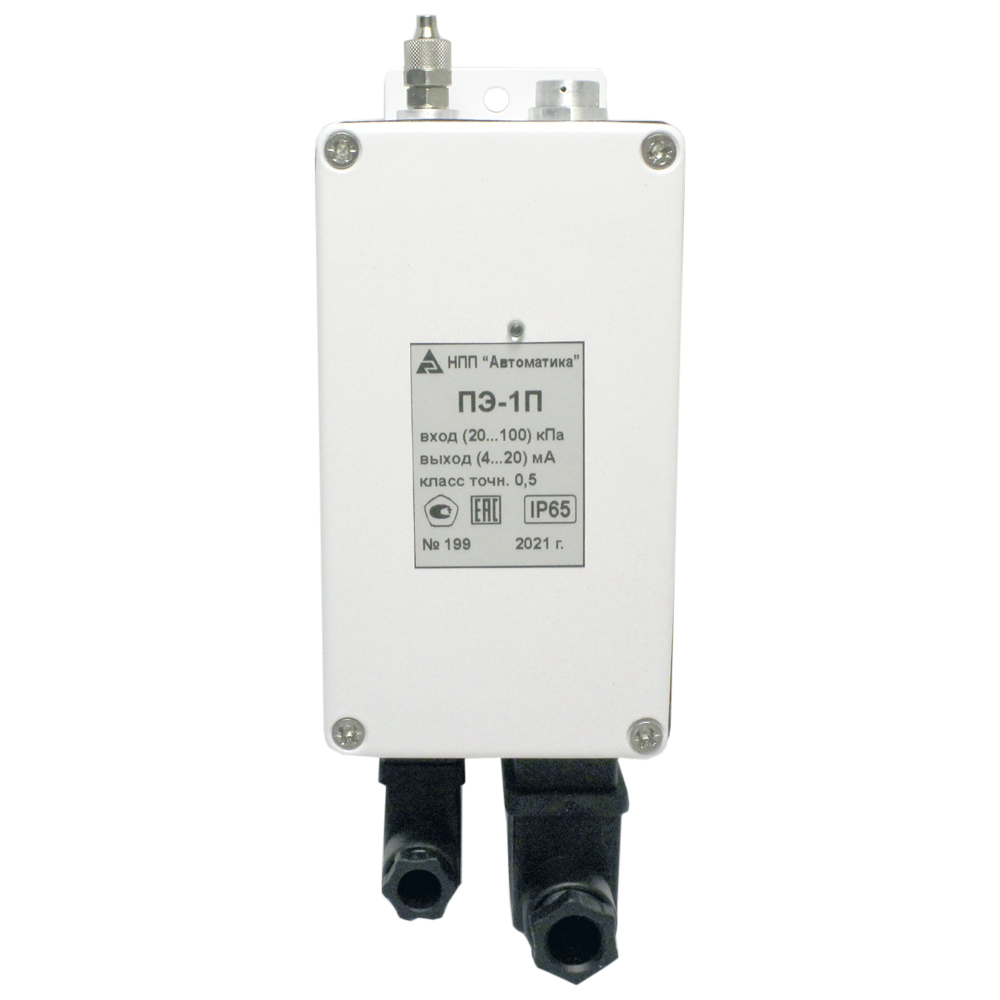

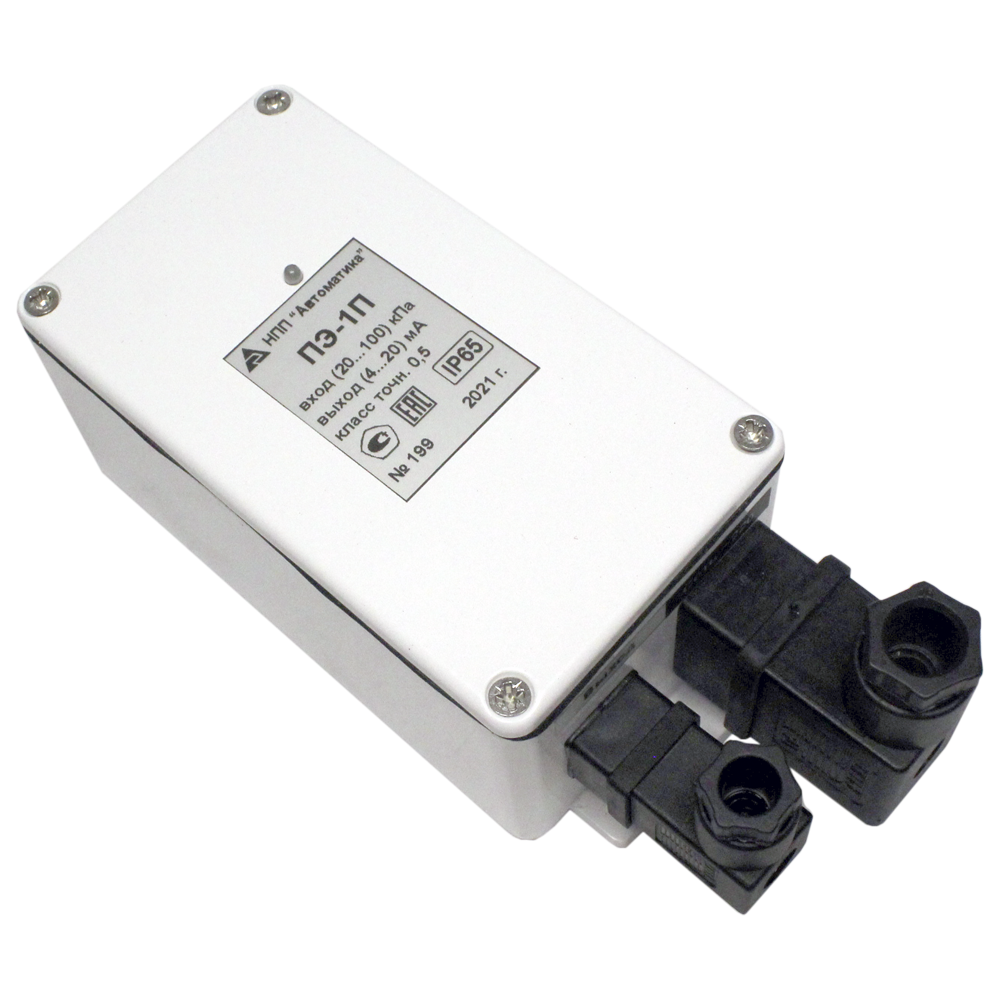

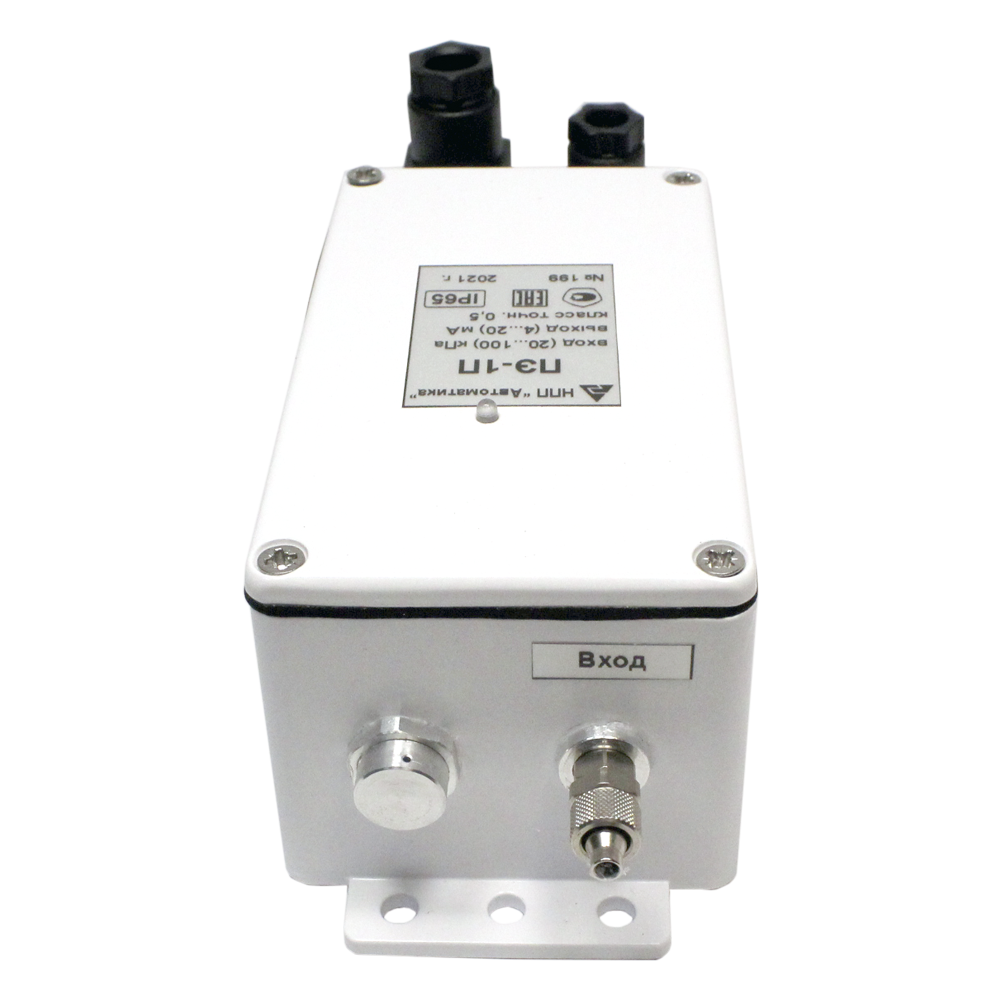

Конструктивно преобразователь ПЭ-1 состоит из металлического корпуса и электронного блока, выполненного на печатной плате. На передней панели преобразователя расположен входной штуцер для подключения измеряемого давления. На задней панели расположены отверстия для ввода сетевого и выходного проводов.

Технические характеристики

Диапазон измерений (Пределы уставок) ПЭ-1.П.х, ПЭ-1Р.П.х: 20...100 кПа
ПЭ-1.И.х, ПЭ-1Р.И.х: 0...4; 0...10; 0...16; 0...25; 0...40; 0...100; 0...160; 0...250 кПа
ПЭ-1.В.х, ПЭ-1Р.В.х: 0...-4; 0...-10; 0...-16; 0...-25; 0...-40; 0...-60 кПа
Основная погрешность ±0,5%
Температурная погрешность

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10°С в пределах рабочих температур не превышает ±0,25%

Температура контролируемой среды +5...+50°С
Материалы изготовления ПЭ-1.х - металл с полимерным покрытием; ПЭ-1Р.х - поликарбонат
Климатическое исполнение (диапазон рабочих температур) УХЛ4.2
Питание = 24 В, ~ 220 В
Принцип действия Тензометрический
Габаритные размеры ПЭ-1.х: 73×98×200 мм; ПЭ-1Р.х: 35×86×58 мм
Вес ПЭ-1.х: 1,5 кг; ПЭ-1Р.х: 0,2 кг

Структура обозначения, пример заказа

ПЭ-1
.05

Шифр выходного сигнала:
42 - токовый сигнал (4...20) мА
05 - токовый сигнал (0...5) мА

Шифр диапазона измерений

Шифр исполнение корпуса и напряжение питания:
Р - пластиковый корпус, монтаж на рейку DIN EN 20 022, =24 В
обозначение отсутствует - металлический корпус, настенный монтаж, ~ 220 В, 50 Гц

Обозначение модели

Варианты исполнений

По измеряемому давлению:

  • ПЭ-1.П.х - для преобразования унифицированного пневматического сигнала.
  • ПЭ-1.И.х - для преобразования избыточного давления.
  • ПЭ-1.В.х - для преобразования вакуума.

По диапазону выходного сигнала:

  • ПЭ-1.х.05 - (0…5) мА.
  • ПЭ-1.х.42 - (4…20) мА.

По типу корпуса и питающему напряжению:

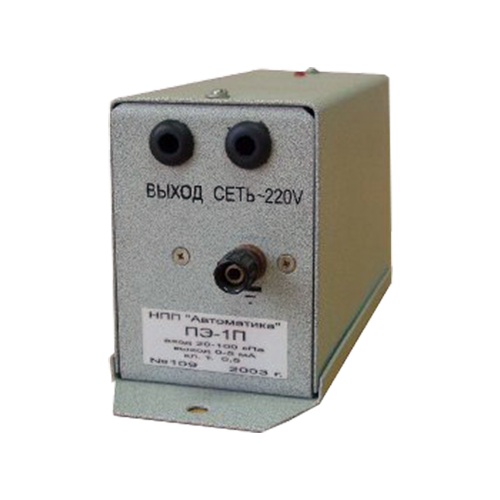

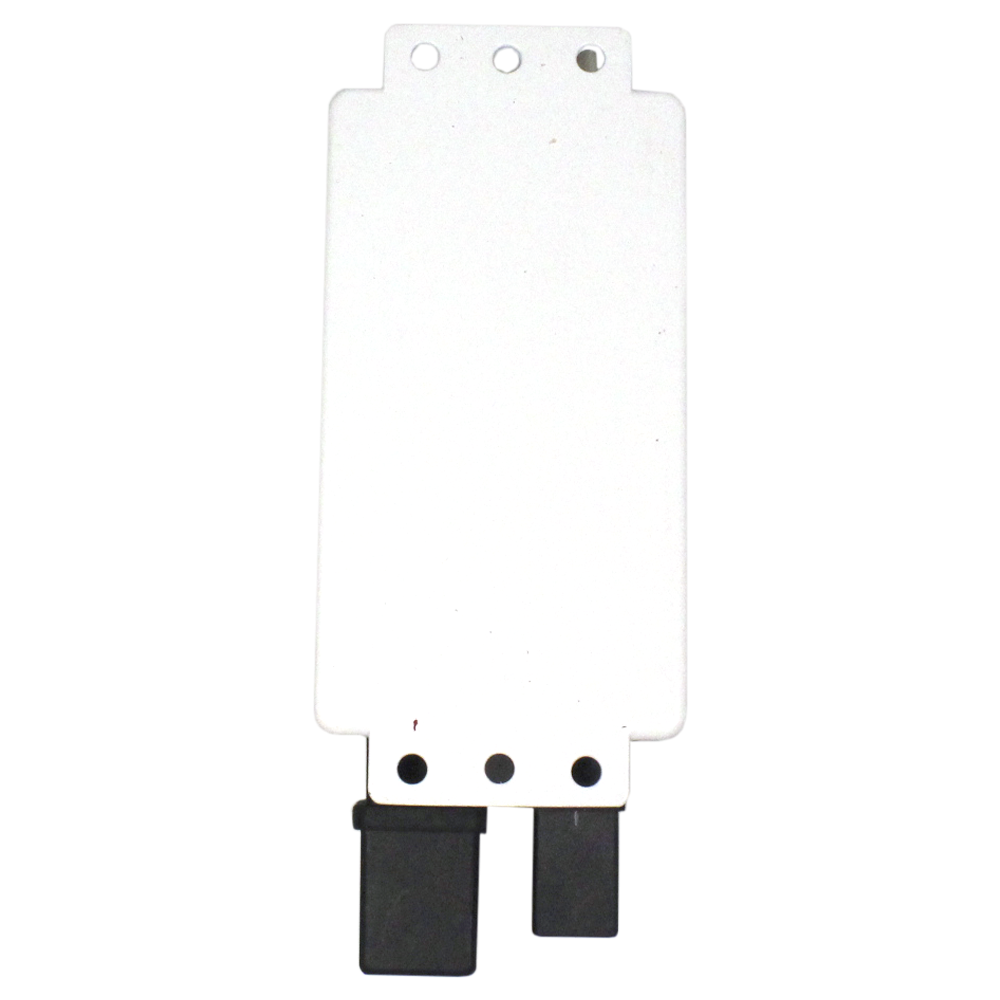

  • ПЭ-1.х - металлический корпус, настенный монтаж. Питание: ~ 220 В, 50 Гц.

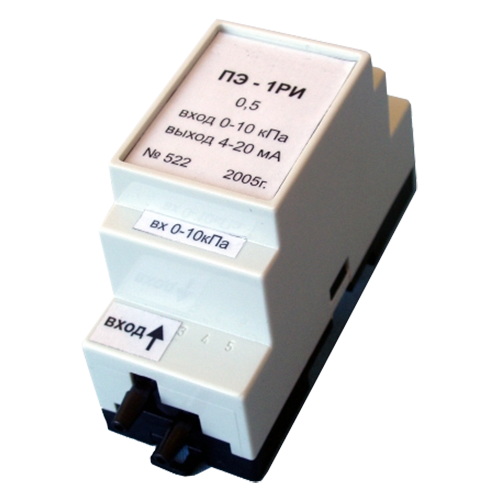

  • ПЭ-1Р.х - пластиковый корпус, монтаж на рейку DIN EN 20 022. Питание: =24 В.

Стандартный комплект поставки
