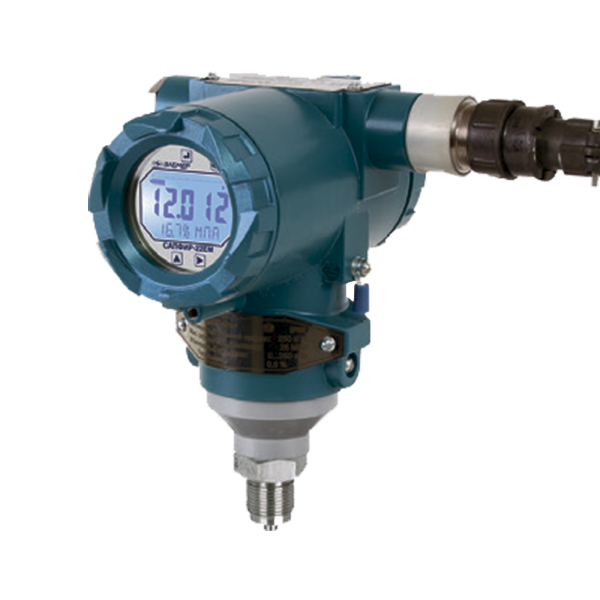

Сапфир-22ЕМ датчики давления

Скачать PDF

Вид давления: Абсолютное давление, Гидростатическое давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, RS-232, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА, Токовый 5-0 мА

Присоединение к процессу: 1/2NPT, 1/4NPT, К1/2, К1/4, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Сапфир-22ЕМ - это интеллектуальный датчик давления, который предназначен для использования в атомной промышленности. В отличие от старой модели в нем присутствуют новые функциональные возможности, при этом основные параметры данные (название, коды моделей, пределы измерений) остались прежними.

Датчики давления Сапфир-22ЕМ необходимы для преобразования давления жидких и газообразных сред в унифицированный выходной токовый и/или цифровой сигнал, датчик может работать, в том числе с агрессивными средам.

Все преобразователи давления Сапфир-22ЕМ отличаются универсальным спектром выходных токовых сигналов: 4...20 (20...4) мА по 2- и 4-проводной схемам подключения или 0...5 (5...0) мА по 4-проводной схеме подключения, одновременно с цифровым сигналом под протоколом HART. При производстве датчиков существует возможность выбора выходного сигнала на заводе-изготовителе (по дополнительному запросу заказчика) или непосредственно перед эксплуатацией. Это делает устройство универсальным и удобным в эксплуатации: в любой момент существует возможность быстрого перехода на другой вид выходного сигнала, а также изменения схемы подключения.

Преобразователь давления Сапфир-22ЕМ имеет тензорезистивные или емкостные сенсоры; первые изготовлены по технологии КНК и допускают высокую перегрузочную способность. Емкостные сенсоры гарантируют стабильность метрологических данных, что является важным параметром нормальной работы прибора.

Датчики Сапфир-22ЕМ - это современная и выгодная замена традиционных датчиков давления, которые постепенно выходят из употребления.

  • Глубина перенастройки диапазонов - 25:1.
  • Функция извлечения квадратного корня.
  • Конфигурирование:
    • Клавиатура: наружная (на корпусе прибора) и внутренняя (на индикаторе).
    • Через HART-модем c интерфейсом USB, RS-232 или Bluetooth (поставляется по отдельному заказу).
  • Быстродействие: 100 мс.
  • Сейсмостойкость: 9 баллов по шкале MSK-64 на высоте установки до 70 м.
  • Индикация: 5-разрядный ЖК-индикатор с подсветкой и графической шкалой, угол возможного поворота индикатора: 320° (±160°).
  • Угол возможного поворота корпуса относительно сенсора: ±135°.
  • Сенсоры: тензорезистивные, емкостные.
  • Электромагнитная совместимость (ЭМС):
    • III-A (базовое исполнение) — с возможностью объединения в HART-сеть.
    • IV-А — с возможностью конфигурирования прибора по HART-модему.
  • Межповерочный интервал:
    • Для преобразователей с погрешностью 0,15%: 3 года.
    • Для преобразователей с погрешностью 0,25%; 0,5%: 5 лет.

Технические характеристики

Диапазон измерений (Пределы уставок) ДА: 4 кПа...16 МПа; ДИ: 0,16 кПа...60 МПа; ДВ: 0,1 кПа...100 кПа; ДИВ: ±0,05 кПа...(–0,1...2,4) МПа; ДД: 0,16 кПа...16 МПа; ДГ: 1 кПа...250 кПа
Основная погрешность ±0,15%; ±0,25%; ±0,5%
Материалы изготовления Сталь 12Х18Н10Т, 36НХТЮ, Хастеллой-С, тантал, титановый сплав
Климатическое исполнение (диапазон рабочих температур) Т3, У2, УХЛ3.1
Исполнение по степени защиты IP65
Питание = 24 В, = 36 В

Варианты исполнений

Обозначение датчиков Сапфир-22ЕМ​ в зависимости от измеряемого давления:

  • Сапфир-22ЕМ-ДА – преобразователи абсолютного давления.
  • Сапфир-22ЕМ-ДИ – преобразователи избыточного давления.
  • Сапфир-22ЕМ-ДР – преобразователи разрежения.
  • Сапфир-22ЕМ-ДИВ – преобразователи избыточного давления-разрежения.

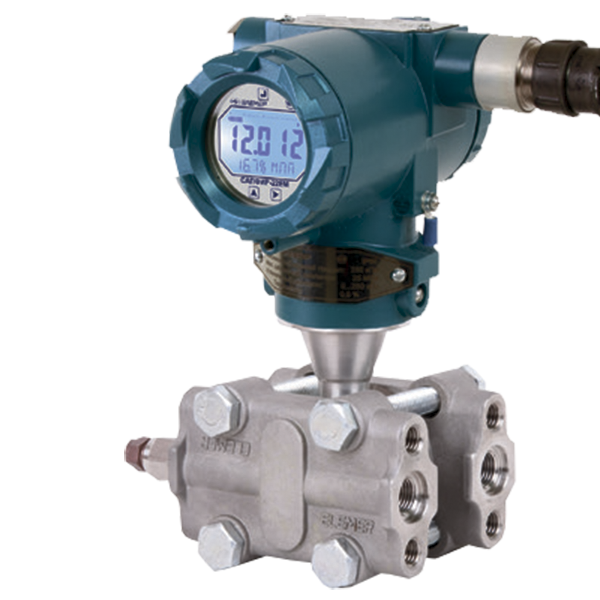

  • Сапфир-22ЕМ-ДД – преобразователи дифференциального давления.
  • Сапфир-22ЕМ-ДГ – преобразователи гидростатического давления.

Другие параметры для различных вариантов исполнения указаны в Форме заказе.
