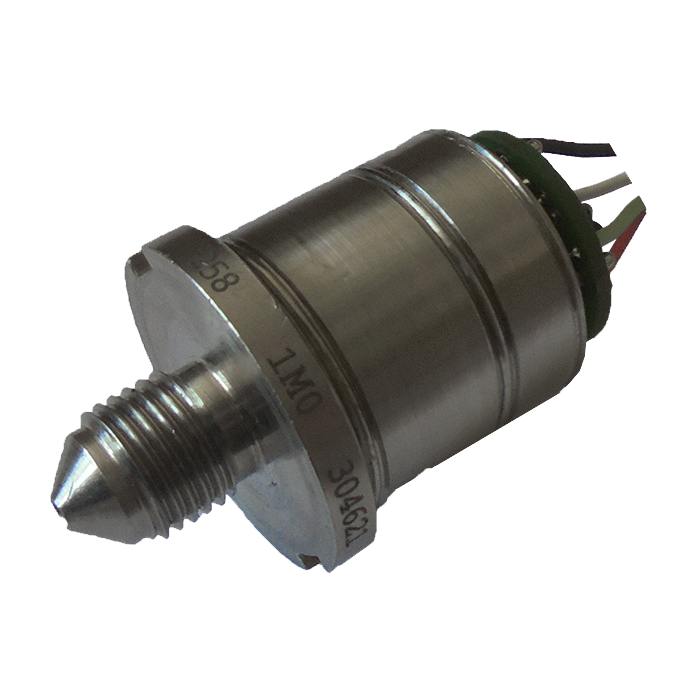

МИДА-МИ-58-2 модули избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М12х1,25

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Модули избыточного давления МИДА-МИ-58-2 представляют собой незащищенную корпусом (открытую) конструкцию. Применяются в качестве изделия, встраиваемого в корпус прибора заказчика.

Модули избыточного давления МИДА-МИ-58-2 обладают повышенной чувствительностью к воздействию окружающей среды, поэтому защитная функция должна обеспечиваться аппаратурой потребителей. В связи с этим после проведения входного контроля ответственность за состояние модулей давления целиком лежит на потребителе.

  • Начальное значение выходного сигнала, ±мВ на 1В питания: ±0,2.
  • Диапазон изменения выходного сигнала: 10±0,2 мВ/В.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа
Основная погрешность ±0,1% от диапазона изменения выходного сигнала
Температурная погрешность

Температурный диапазон компенсации: -40...+85°С. Дополнительная температурная погрешность в диапазоне компенсации, от диапазона изменения выходного сигнала, не более: 2%.

Температура контролируемой среды -40...+100°C
Питание = 5...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-МИ-58-2
-0,4
-0,1
M12×1,25

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Модуль избыточного давления
