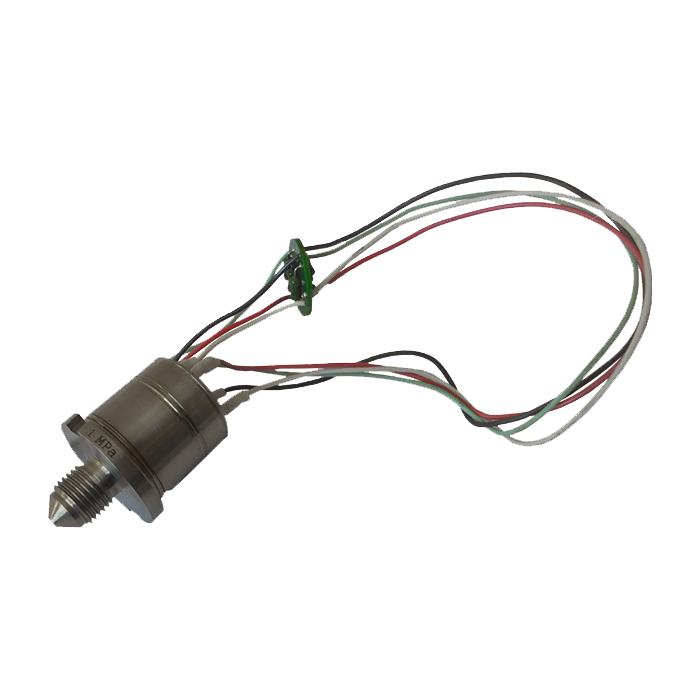

МИДА-МИ-58-1 модули избыточного давления высокотемпературные

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М12х1,25

Маркировка взрывозащиты: нет

Описание

Высокотемпературные модули избыточного давления МИДА-МИ-58-1 являются изделиями с открытой конструкцией, поэтому используются как встраиваемые в корпус прибора заказчика.

Функциональные возможности модулей избыточного давления высокеотемпературных МИДА-МИ-58-1 не отличаются от характеристик преобразователей, однако, данные приборы обладают повышенной чувствительностью к воздействию окружающей среды, поэтому защитная функция должна обеспечиваться аппаратурой потребителей.

  • Начальное значение выходного сигнала, ±мВ на 1В питания: ±0,2.
  • Диапазон изменения выходного сигнала: 10±0,2 мВ/В.

Технические характеристики

Диапазон измерений (Пределы уставок) 0...0,1 МПа; 0...0,16 МПа; 0...0,25 МПа; 0...0,4 МПа; 0...0,6 МПа; 0...1 МПа; 0...1,6 МПа; 0...2,5 МПа; 0...4 МПа; 0...6 МПа; 0...10 МПа; 0...16 МПа; 0...25 МПа; 0...40 МПа; 0...60 МПа
Основная погрешность ±0,1% от диапазона изменения выходного сигнала
Температурная погрешность

Температурный диапазон компенсации: 0...+100°С. Дополнительная температурная погрешность в диапазоне компенсации, от диапазона изменения выходного сигнала, не более: 2%.

Температура контролируемой среды -40…+250°C
Питание = 5...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-МИ-58-1
-0,25
-0,1
M12×1,25

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Модуль избыточного давления высокотемпературный
