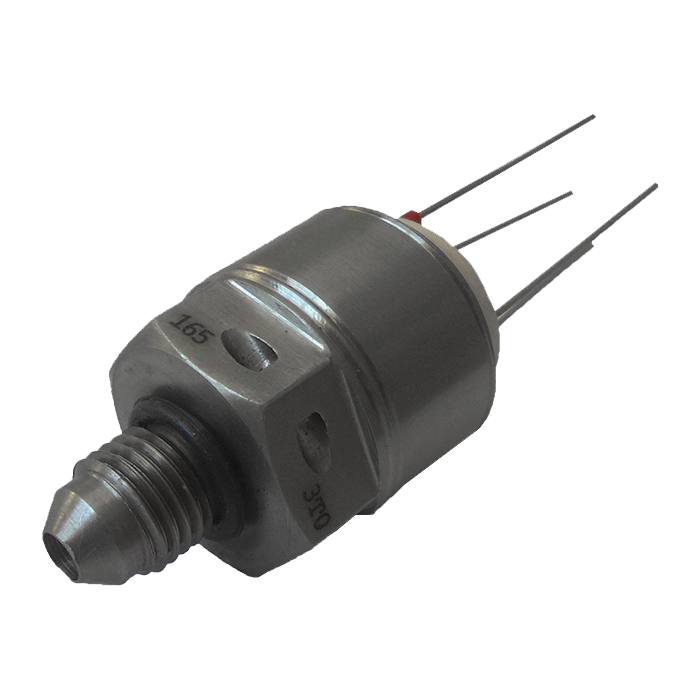

МИДА-МИ-65 модули избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: 7/16-20UNF

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Модули избыточного давления МИДА-МИ-65 предназначены для измерения давления и преобразования показателей в сигнал. Встраиваются в датчики/приборы или системы измерения давления заказчика.

Конструкция модулей избыточного давления МИДА-МИ-65 предусматривает элементы крепления в изделиях потребителей.

  • Начальное значение выходного сигнала, ±мВ на 1В питания: ±0,2.
  • Диапазон изменения выходного сигнала: 8-14 мВ/В.
  • Сопротивление изоляции (при температуре +25°С), не менее: 100 МОм при 500В.
  • Давление разрушения: не менее 4Рном.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,01 МПа; 0-0,016 МПа; 0-0,025 МПа; 0-0,04 МПа; 0-0,06 МПа; 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1,0 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа
Основная погрешность ±0,1%; ±0,2% от диапазона изменения выходного сигнала
Допустимая перегрузка (Перегрузочное давление) Не более 2Рном (0-1,6МПа); 1,5Рном (1,6-60МПа)
Температура контролируемой среды -55...+125°C
Питание = 5...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-МИ-65
-0,06
-0,1
7/16-20 UNF

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Модуль избыточного давления
