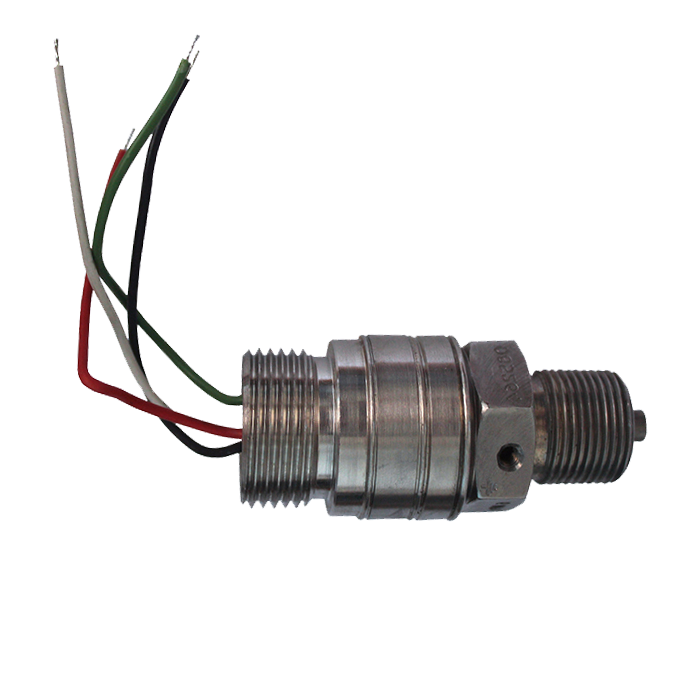

МИДА-МИ-70 модули избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М20х1,5, М27х2

Маркировка взрывозащиты: нет

Описание

Модули избыточного давления МИДА-МИ-70 используются для контроля и регулирования давления различных сред, а также преобразования показаний в электрический сигнал.

Модули избыточного давления МИДА-МИ-70 имеют конструкцию, выполненную для встраивания в датчики/приборы или системы измерения давления заказчика.

Начальное значение выходного сигнала, ±мВ на 1В питания:

  • ±0,2 при погрешности 0,1%.
  • ±0,3 при погрешности 0,2%.
  • ±0,3 для диапазонов 0-0,01; 0-0,016 при погрешности 0,1%.
  • ±0,4 для диапазонов 0-0,01; 0-0,016 при погрешности 0,2%.
  • ±0,5 для диапазона 0-0,006.

Диапазон изменения выходного сигнала, мВ/В:

  • 5 ± 0,2 при погрешности 0,1%.
  • 5 ± 0,3 при погрешности 0,2%.
  • 3 ± 0,2 для диапазонов 0-0,01 и 0-0,016 при погрешности 0,1%.
  • 3 ± 0,3 для диапазонов 0-0,01 и 0-0,016 при погрешности 0,2%.
  • 1,5 ± 0,2 для диапазона 0-0,006 при погрешности 0,1%.
  • 1,5 ± 0,3 для диапазона 0-0,006 при погрешности 0,2%.

Сопротивление изоляции (при температуре +25°С), не менее: 100 МОм при 500В.

Технические характеристики

Диапазон измерений (Пределы уставок) 0...0,006; 0...0,01; 0...0,016; 0...0,025; 0...0,04; 0...0,06; 0...0,1; 0...0,16; 0...0,25; 0...0,4; 0...0,6; 0...1; 0...1,6; 0...2,5; 0...4; 0...6; 0...10: 0...16; 0...25; 0...40; 0...60; 0...100; 0...160 МПа
Основная погрешность ±0,1%; ±0,2% от диапазона изменения выходного сигнала
Температурная погрешность

Температурный диапазон компенсации: -40...+120°С. Дополнительная температурная погрешность в диапазоне компенсации, от диапазона изменения выходного сигнала, не более:
- 3% при погрешности 0,1%.
- 4% при погрешности 0,2%.
- 4% для диапазонов 0-0,01 и 0-0,016 при погрешности 0,1%.
- 4,5% для диапазонов 0-0,01 и 0-0,016 при погрешности 0,2%.
- 5% для диапазона 0-0,006 при погрешности 0,1%.
- 5,5% для диапазона 0-0,006 при погрешности 0,2%.

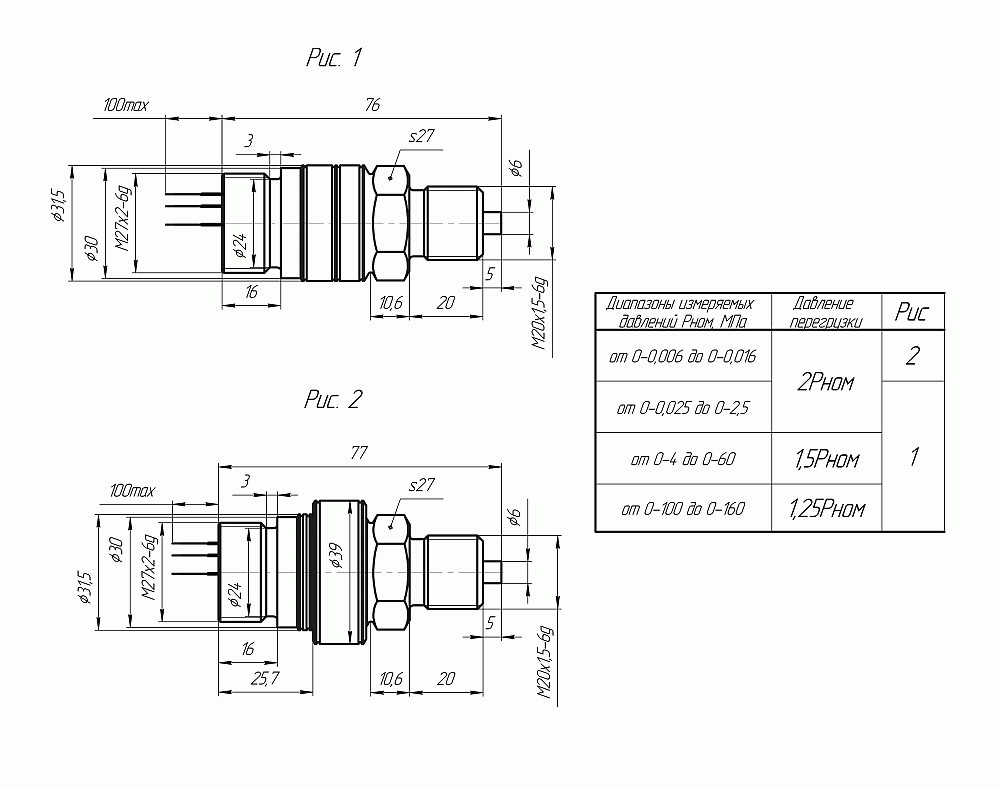

Допустимая перегрузка (Перегрузочное давление) 2Pном для для диапазонов от 0-0,006 до 0-2,5

1,5Pном для для диапазонов от 0-4 до 0-60

1,25Pном для для диапазонов от 0-100 до 0-160;

Питание = 5...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-МИ-70
-6
-0,1
М12х1,25

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Модуль избыточного давления
