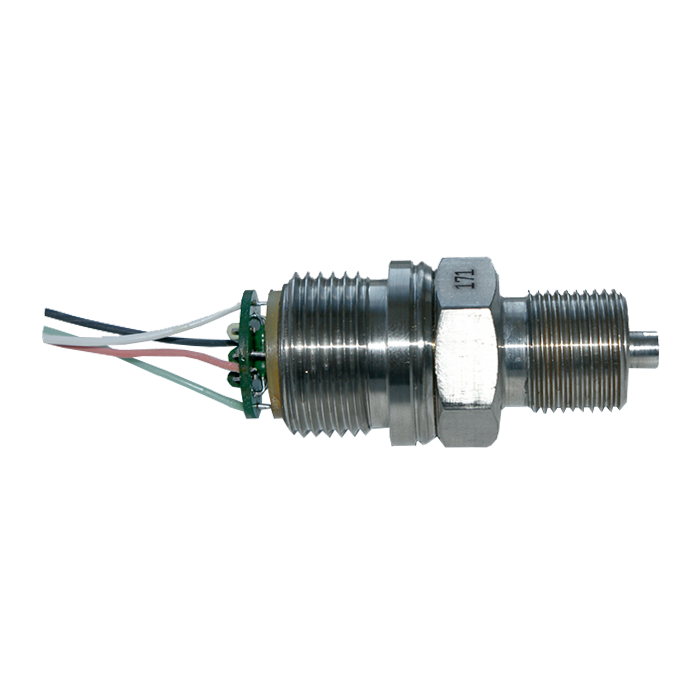

МИДА-МИ-71 модули избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

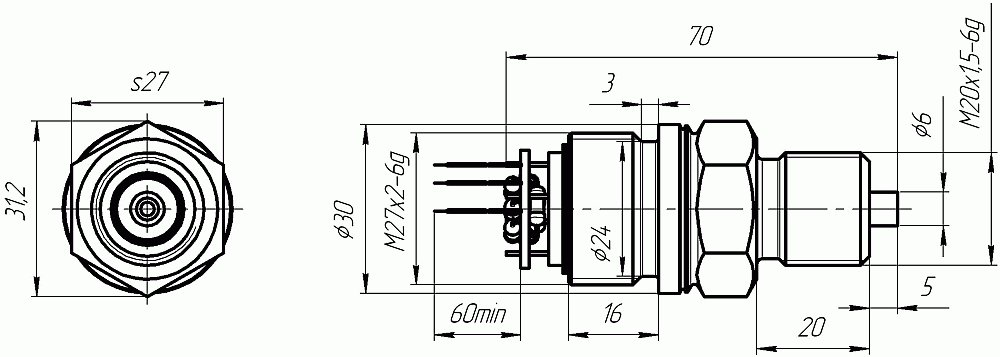

Присоединение к процессу: М20х1,5, М27х2

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

Модули избыточного давления МИДА-МИ-71 предназначены для контроля и регулирования различных сред, позволяют измерять давление и преобразовывать полученные данные в электрический сигнал.

Модули избыточного давления МИДА-МИ-71 отличаются открытой конструкцией, необходимой для встраивания в приборы заказчика.

Начальное значение выходного сигнала, ±мВ на 1В питания:

  • ±0,2 при погрешности 0,1%.
  • ±0,3 при погрешности 0,2%.

Диапазон изменения выходного сигнала, мВ/В:

  • 5±0,2 при погрешности 0,1%.
  • 5±0,3 при погрешности 0,2%.

Сопротивление изоляции (при температуре +25°С), не менее: 100 МОм при 500В.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,1; 0-0,16; 0-0,25; 0-0,4; 0-0,6; 0-1; 0-1,6; 0-2,5; 0-4; 0-6; 0-10: 0-16; 0-25; 0-40; 0-60; 0-100; 0-160 МПа
Основная погрешность ±0,1%; ±0,2% от диапазона изменения выходного сигнала
Температурная погрешность

Температурный диапазон компенсации: -40...+120°С. Дополнительная температурная погрешность в диапазоне компенсации, от диапазона изменения выходного сигнала, не более: 3% при погрешности 0,1%; 4% при погрешности 0,2%.

Допустимая перегрузка (Перегрузочное давление) 2Pном для для диапазонов от 0-0,1 до 0-2,5

1,5Pном для для диапазонов от 0-4 до 0-60

1,25Pном для для диапазонов от 0-100 до 0-160

Питание = 5...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-МИ-71
-0,1
-0,2
М12х1,25

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Модуль избыточного давления
