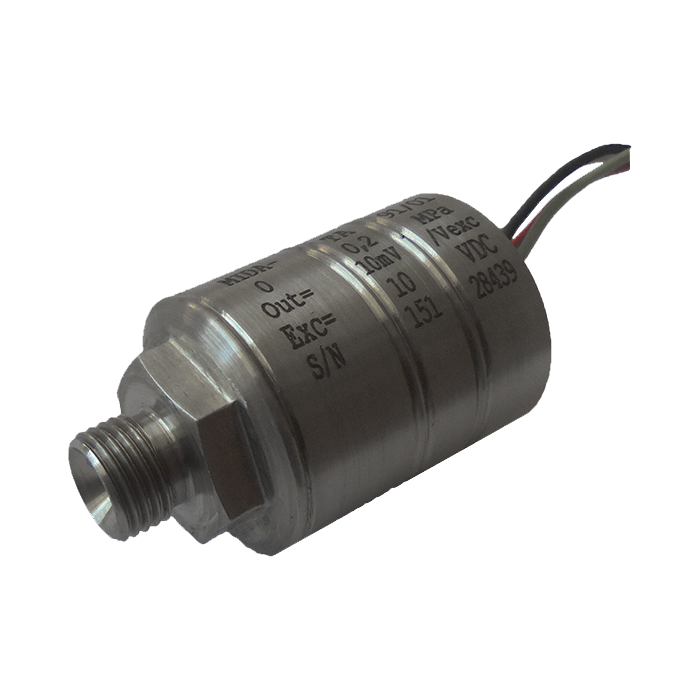

МИДА-ПА-91 преобразователи абсолютного давления

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М10х1

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

Преобразователи абсолютного давления МИДА-ПА-91 используются в качестве контрольно-регулирующих приборов, позволяющих работать с жидкими и газообразными средами. Измерительные преобразователи давления применяются для непрерывного измерения давления и выдачи электрических сигналов.

Преобразователи абсолютного давления МИДА-ПА-91 осуществляют работу с помощью мембраны с напаянным на неё полупроводниковым чувствительным элементом на основе гетероэпитаксиальной структуры "кремний на сапфире" (КНС), выполненным по мостовой тензорезистивной схеме.

  • Начальное значение выходного сигнала, ±мВ на 1В питания: 0,05.
  • Диапазон изменения выходного сигнала: 10±0,03 мВ / В.
  • Величина входного и выходного сопротивлений: 2 - 20/6 кОм.
  • Сопротивление изоляции, не менее: 50 МОм при 300В и при температуре +25°С.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,2 МПа; 0-0,4 МПа; 0- 0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа
Основная погрешность ±0,1%
Температурная погрешность

Диапазон термокомпенсации выходного сигнала: +40...+130°С. Дополнительная погрешность в диапазоне термокомпенсации, не более: 3% в диапазоне - 55...-20°С; 1,5% в диапазоне - 20...+100°С; 2% в диапазоне  +100...+150°С

Допустимая перегрузка (Перегрузочное давление) Не более 2хРном
Температура контролируемой среды -55...150°C
Питание = 5...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-ПА-91
-0,6
-0,1
M10×1

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Преобразователь абсолютного давления

Варианты исполнений
