Отборные устройства давления

Скачать PDF

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Нефтепродукты

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Отборные устройства давления (ОУД) предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной средой. Используются в газоходах, гидравлических коммуникациях, другом технологическом оборудовании.

Использование отборных устройств давления позволяет получить точные данные на измерительном устройстве, увеличить срок его эксплуатации, а также упростить производственный процесс. Отборные устройства являются арматурой для датчиков давления.

Технические характеристики

Максимальное рабочее давление	1,6 МПа 16 МПа
Температура контролируемой среды	70°С 225°С
Материалы изготовления	Сталь 20 с цинковым покрытием Сталь 12Х18Н10Т

Структура обозначения, пример заказа

ОУД

-1,6

-70

-0

-Б

11б18бк

Марка клапана:

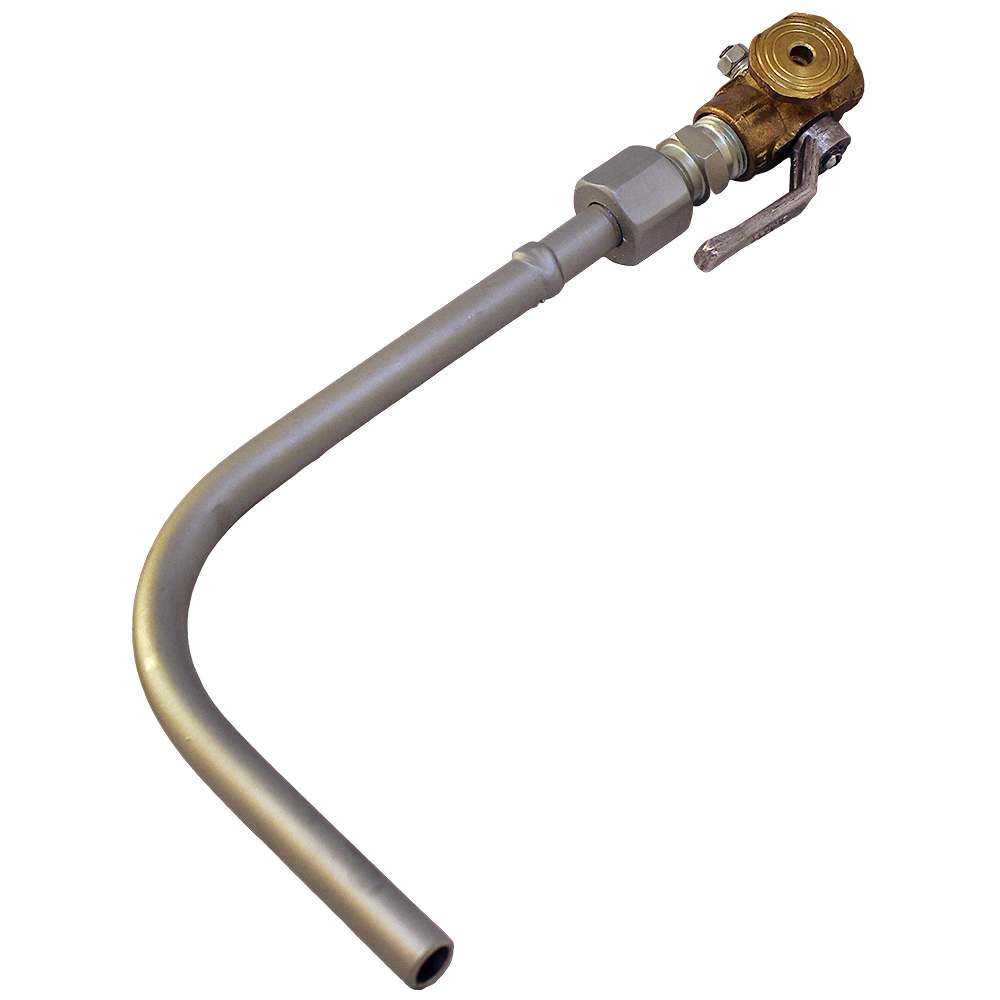

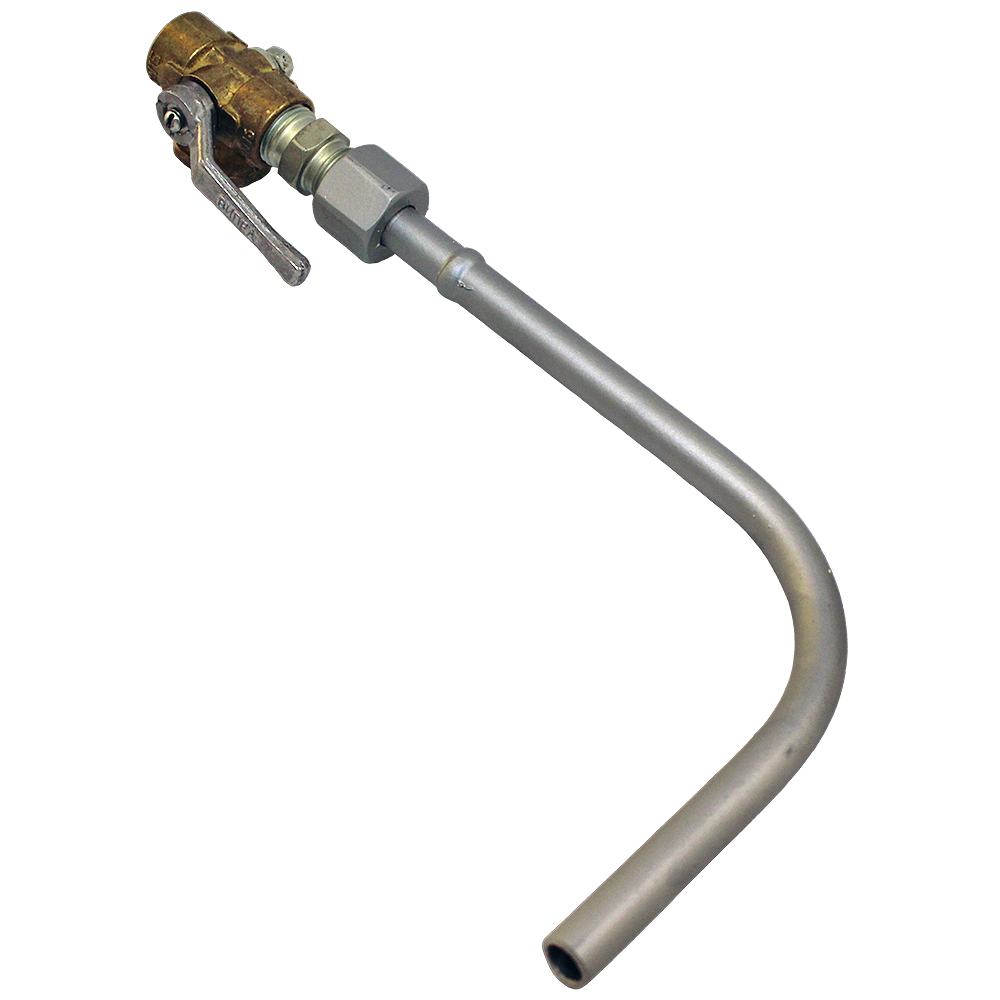

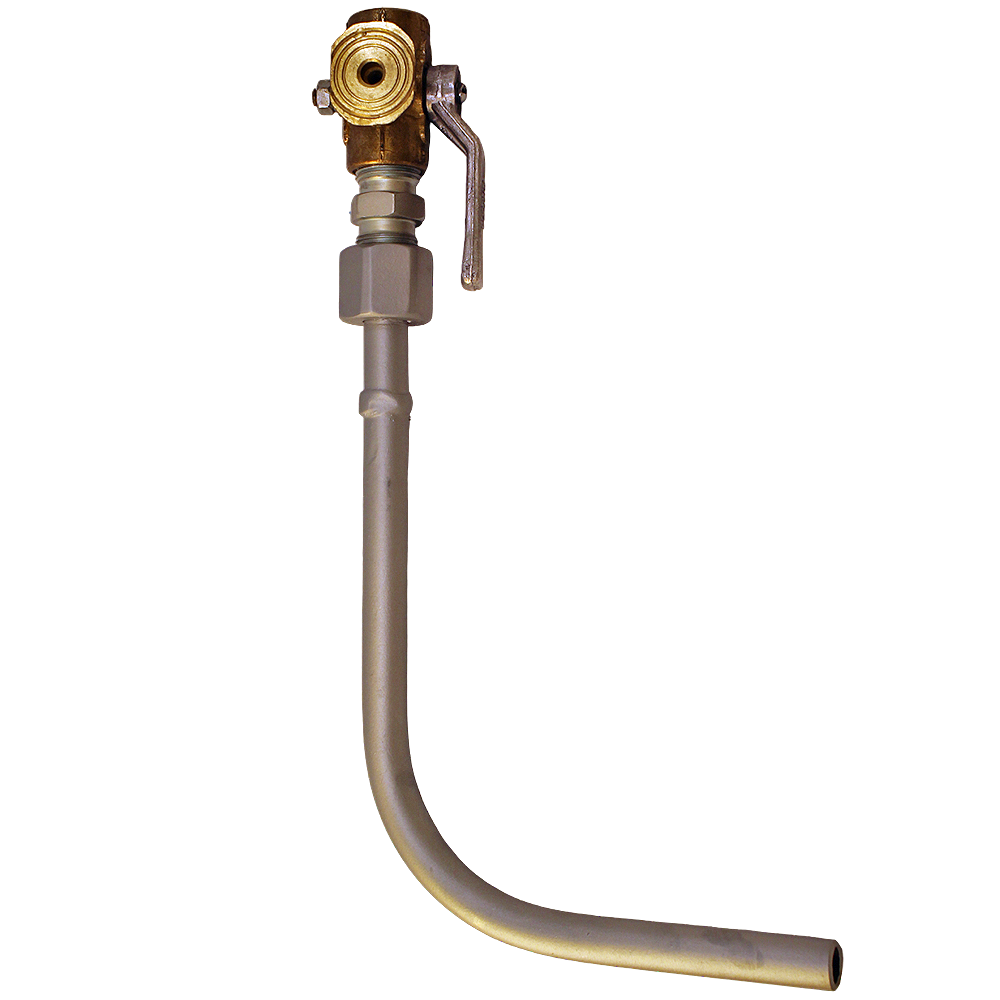

11б18бк - для 1,6 МПа

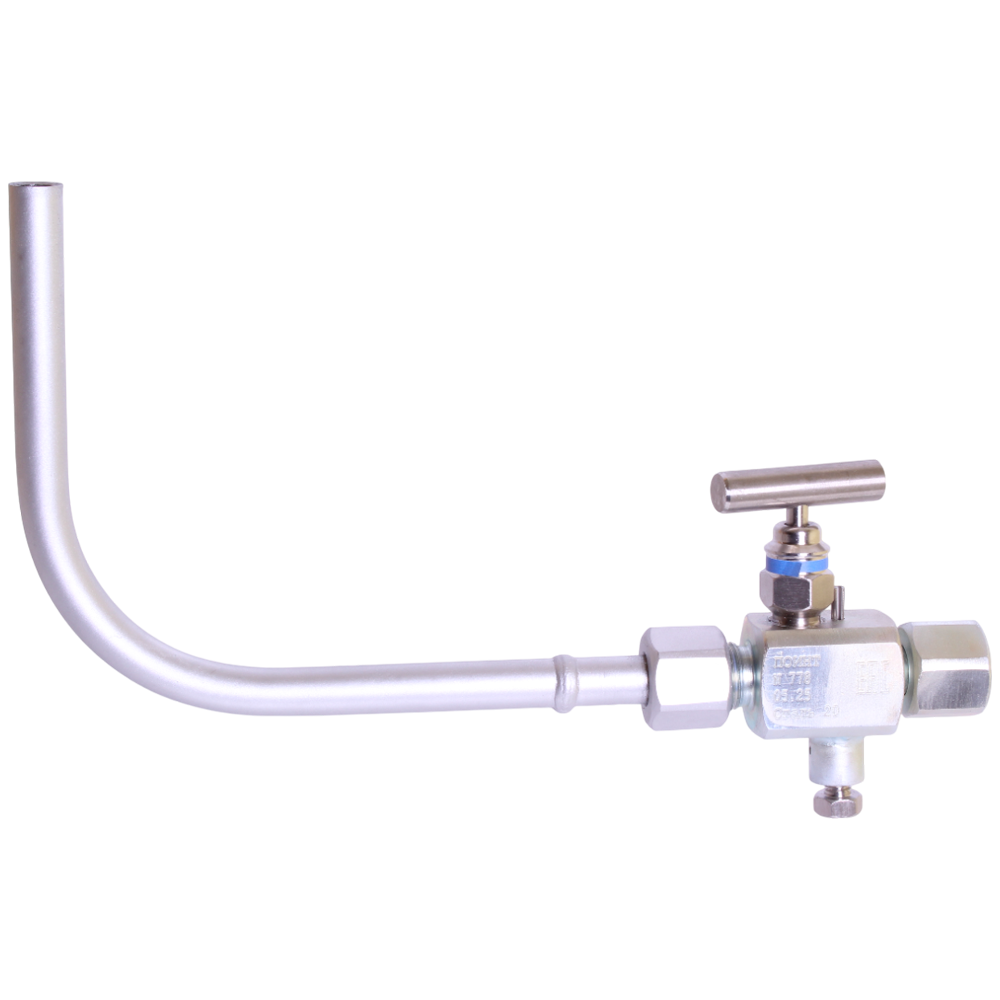

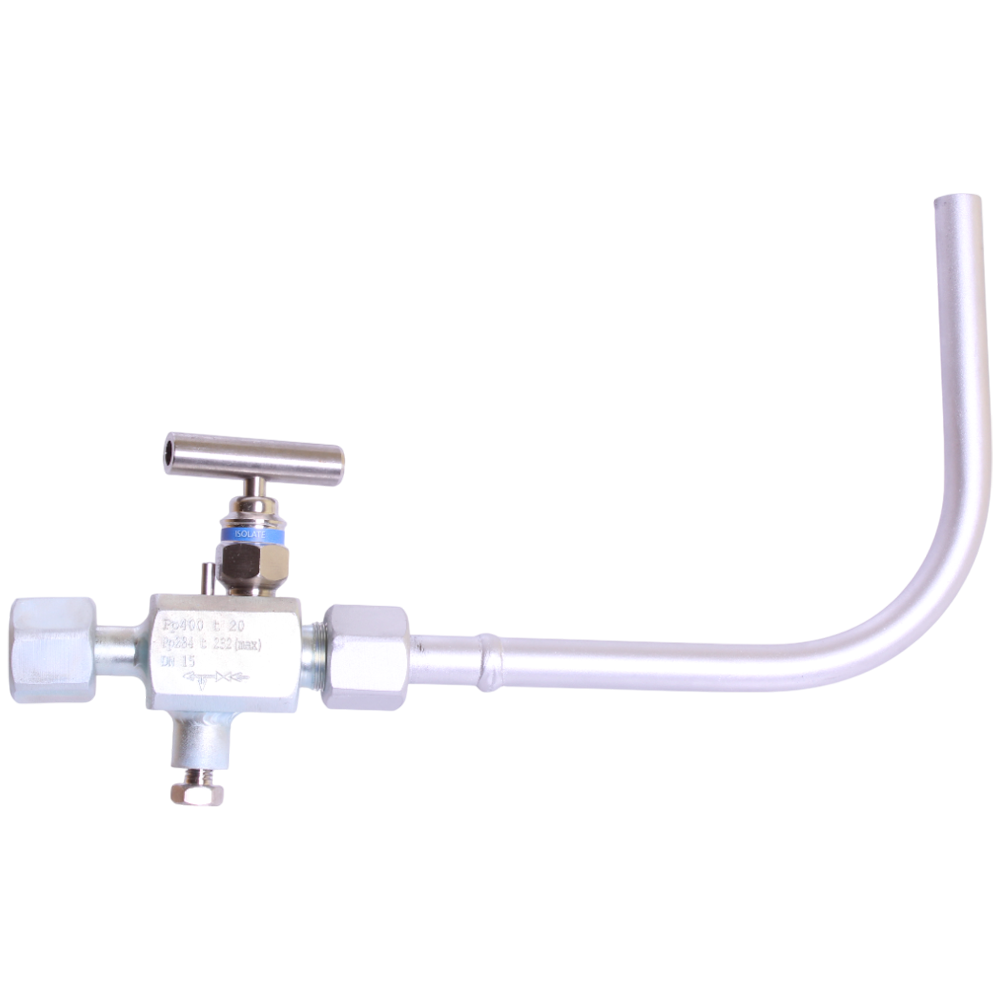

КЗИК-13.01-15-250-М250х1,5 - для 16МПа

Материал изготовления:
Ац - манометрическая сборка изготавливается из стали 20 с цинковым покрытием
Б - манометрическая сборка изготавливается из стали 12Х18Н10Т

Тип исполнения ОУД:
1 - Прямое
2 - Угловое
3 - Угловое с коленом
4 - Угловое с коленом изогнутое
5 - Прямое петлевое
6 - Угловое петлевое
7 - Угловое петлевое изогнутое влево
8 - Угловое петлевое изогнутое вправо

Тип присоединения технологической линии:
0 - Сварка
1 - Бобышка БОС-14
2 - Бобышка с шейкой под приварку 3/28-50-М20х1,5

Рабочая температура:
70°С
225°С

Условное давление:
1,6 МПа
16 МПа

Наименование устройства

Скачать документацию

Отборные устройства давления. Конструктивные исполнения.
