Отводы сифонные

Скачать PDF

Присоединение к процессу: G1/2, R1/2, К1/2, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

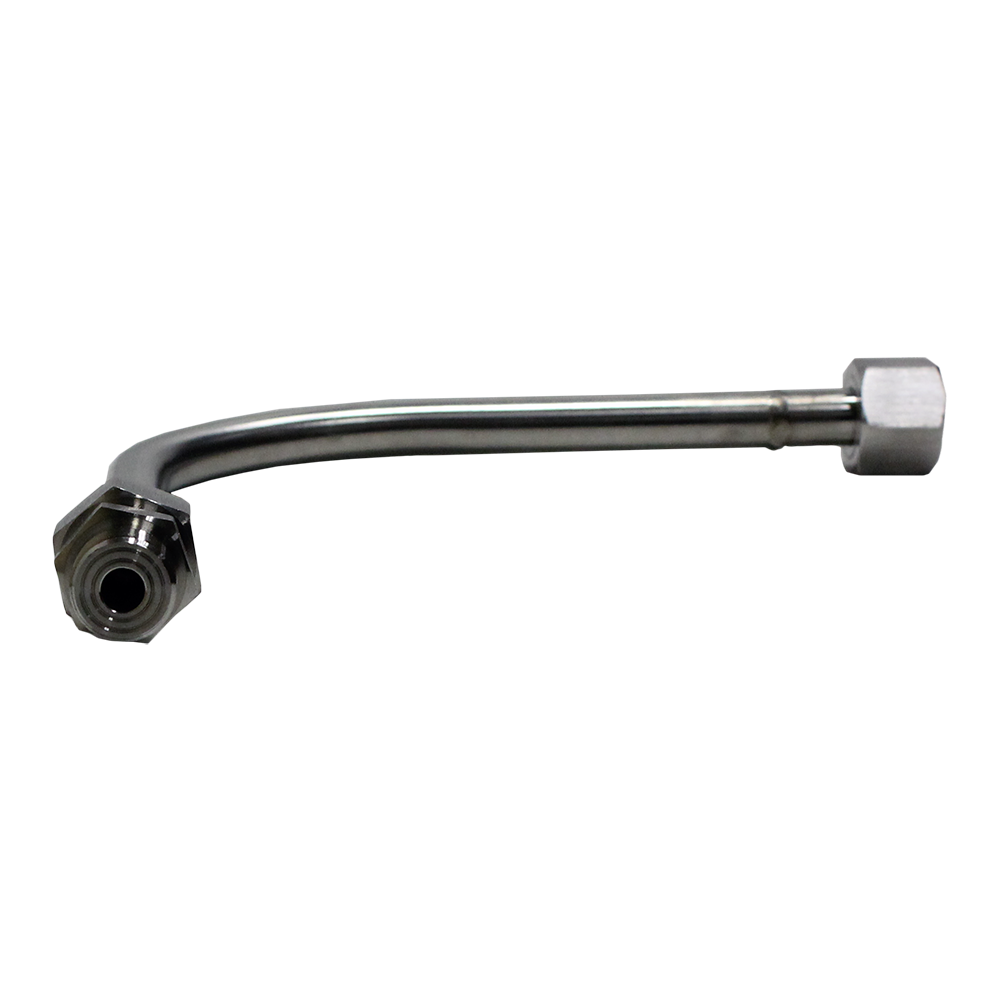

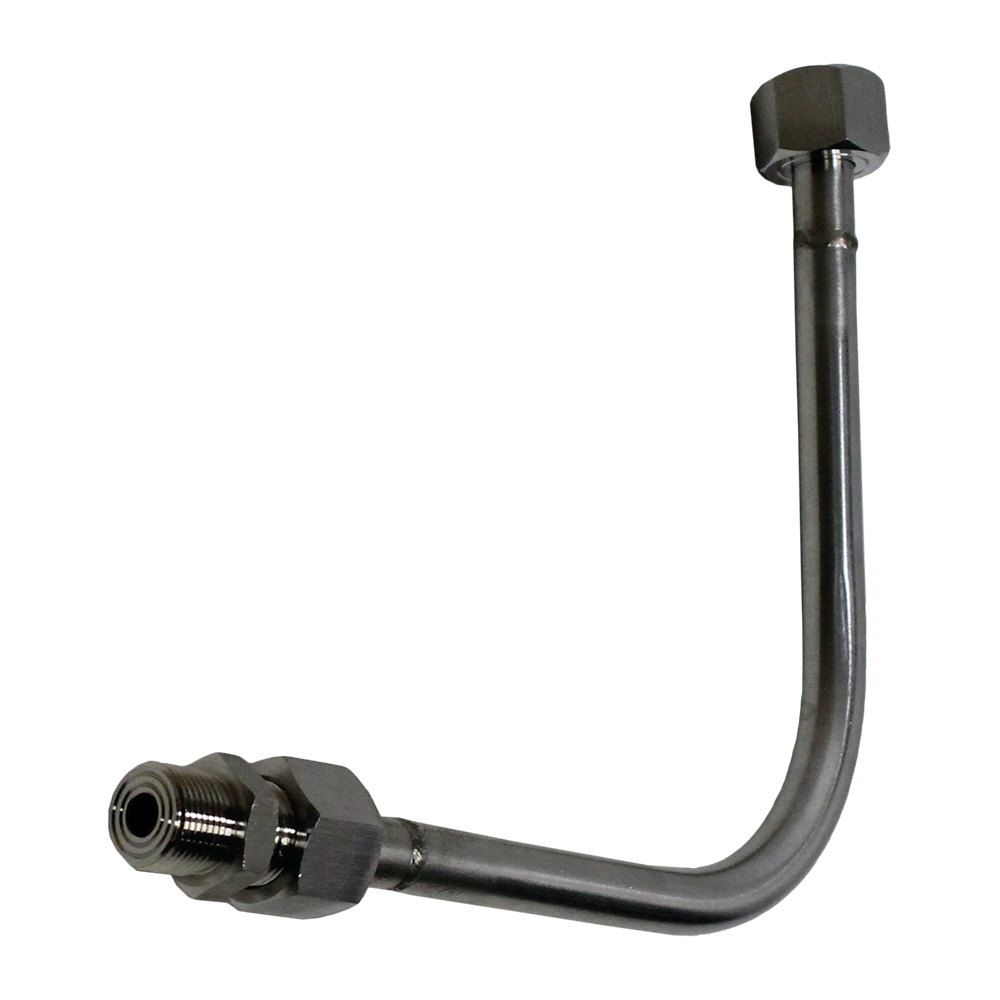

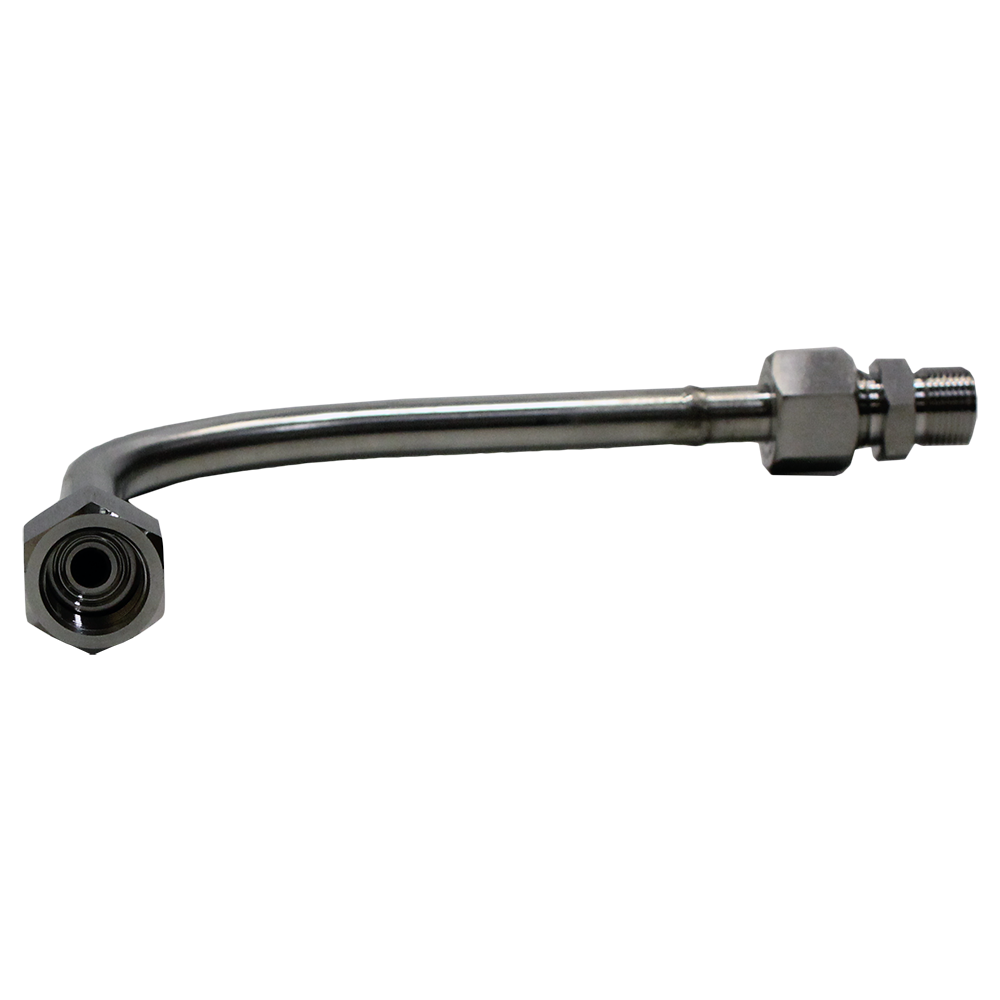

Отвод сифонный ОС предназначен для присоединения манометрических приборов к теплотехническим сетям с измеряемой средой и для охлаждения измеряемой среды, поступающей в рабочие полости манометрических приборов. Сифонные отводы ОС являются арматурой для датчиков давления.

Технические характеристики

Максимальное рабочее давление	16 МПа
Материалы изготовления	Сталь 20 с цинковым покрытием Сталь 12Х18Н10Т

Структура обозначения, пример заказа

ОС

-16

-05

-М20х1,5

-G1/2

-Б

Материал изготовления:
Ац - Сталь 20 с цинковым покрытием
Б - Сталь 12Х18Н10Т

Присоединительная резьба технологической линии:
М20х1,5
G1/2
R1/2
K1/2

Присоединительная резьба манометра:
М20х1,5
G1/2
R1/2
K1/2

Тип присоединения технологической линии:
при отсутствии обозначения - сварка
н - ниппельное с наружной резьбой
ш - штуцерное с наружной резьбой
в - ниппельное с внутренней резьбой

Тип присоединения манометра:
н - ниппельное с наружной резьбой
ш - штуцерное с наружной резьбой
в - ниппельное с внутренней резьбой

Вариант исполнения (см. документ "Конструктивные исполнения")

Наибольшее избыточное рабочее давление при температуре среды 20°С, МПа

Наименование модели

Скачать документацию

Отводы сифонные. Конструктивные исполнения.
