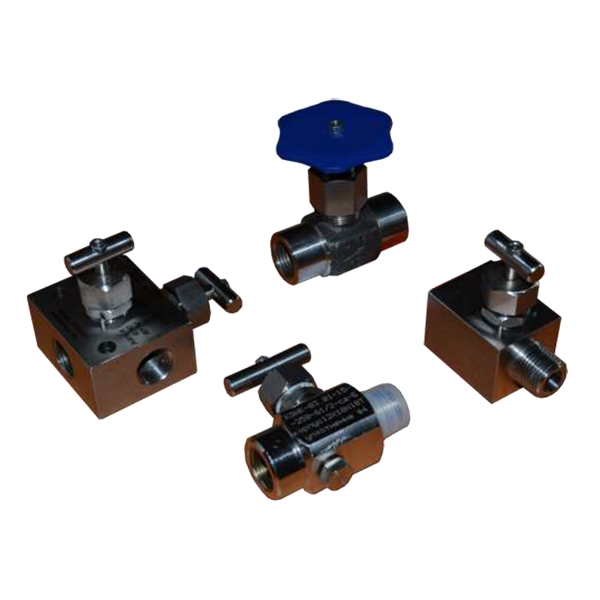

Клапаны запорные игольчатые

Скачать PDF

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, G1/4, R1/2, R1/4, К1/2, К1/4, М12х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Клапаны запорные игольчатые представляют собой регулирующую арматуру, конструктивно выполненную в виде клапана, запирающий элемент которого перемещается параллельно оси потока рабочей среды.

Запорно-регулирующие игольчатые клапаны применяются для полного перекрытия своего проходного сечения и, соответственно, потока рабочей среды. При этом запирающий элемент, которым в запорном клапане чаще всего является золотник, в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто». Запорные клапаны относятся к арматуре для датчиков давления.

Запорные клапаны игольчатые по конструктивному исполнению подразделяются на четыре модификации:

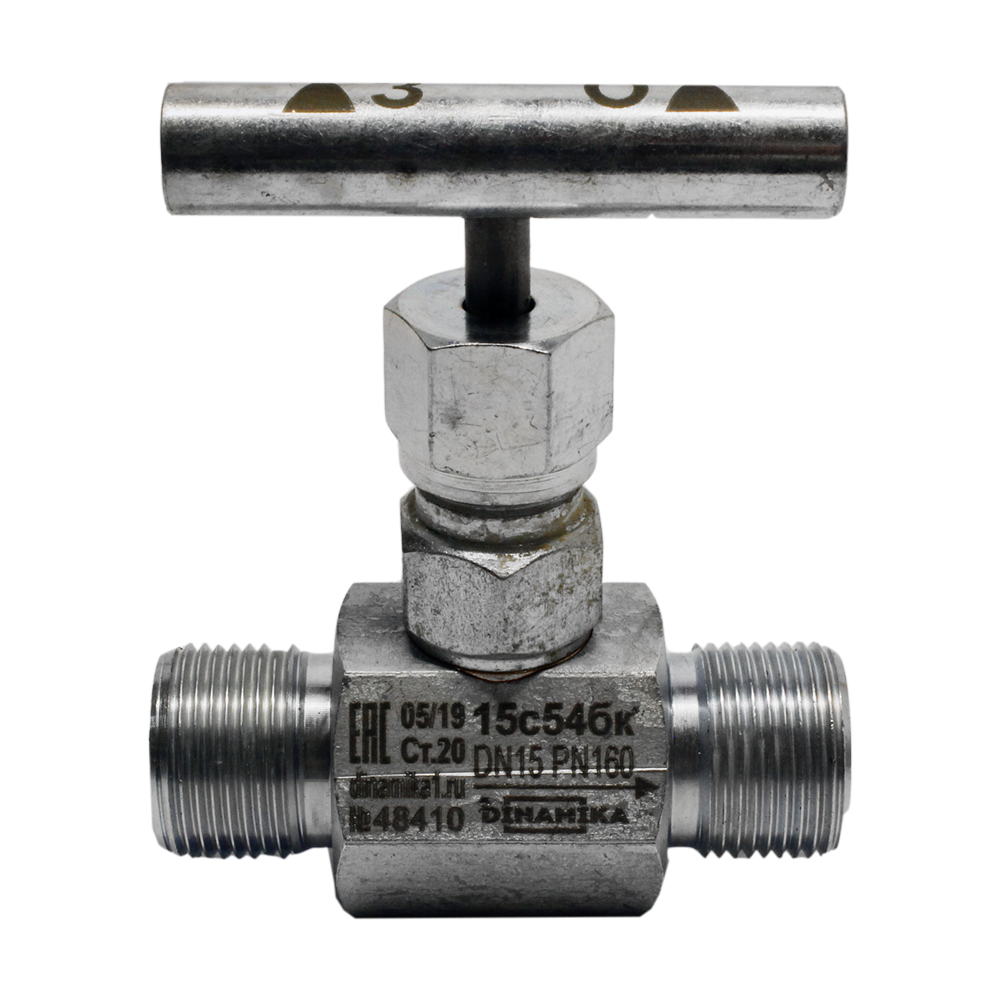

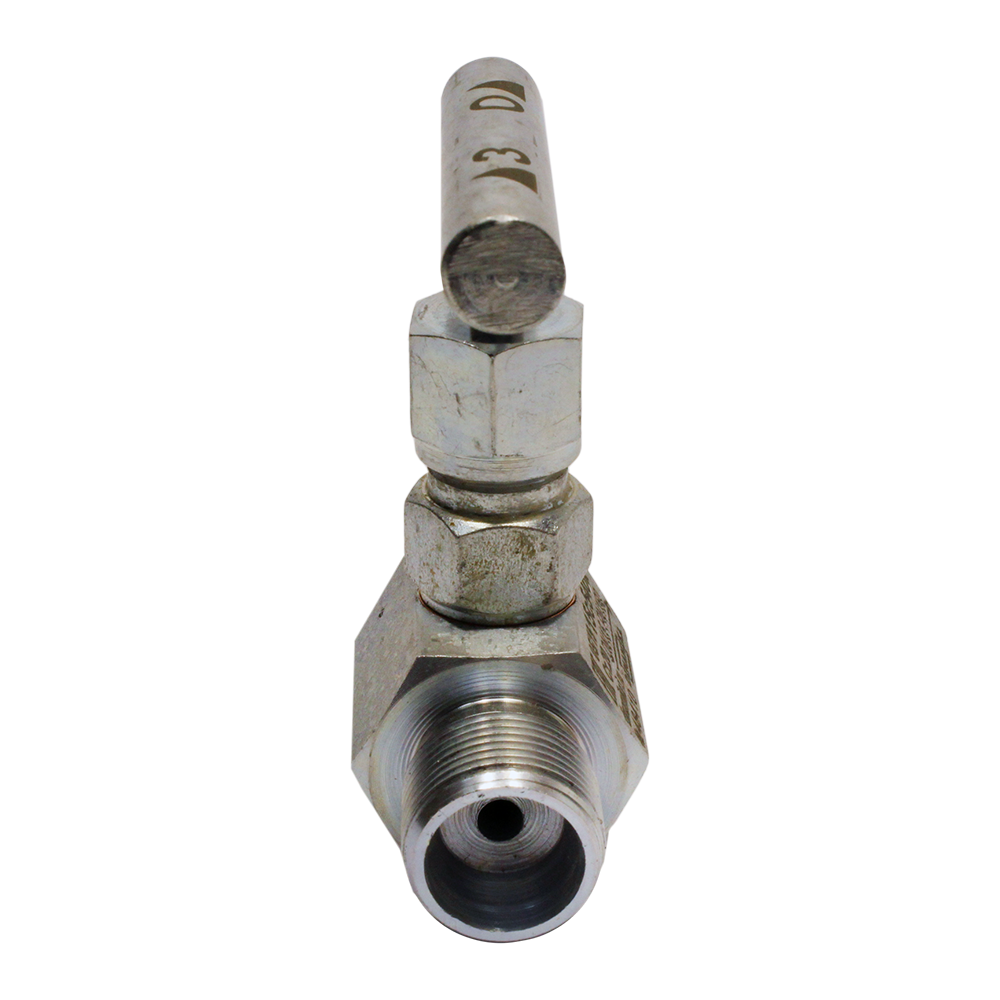

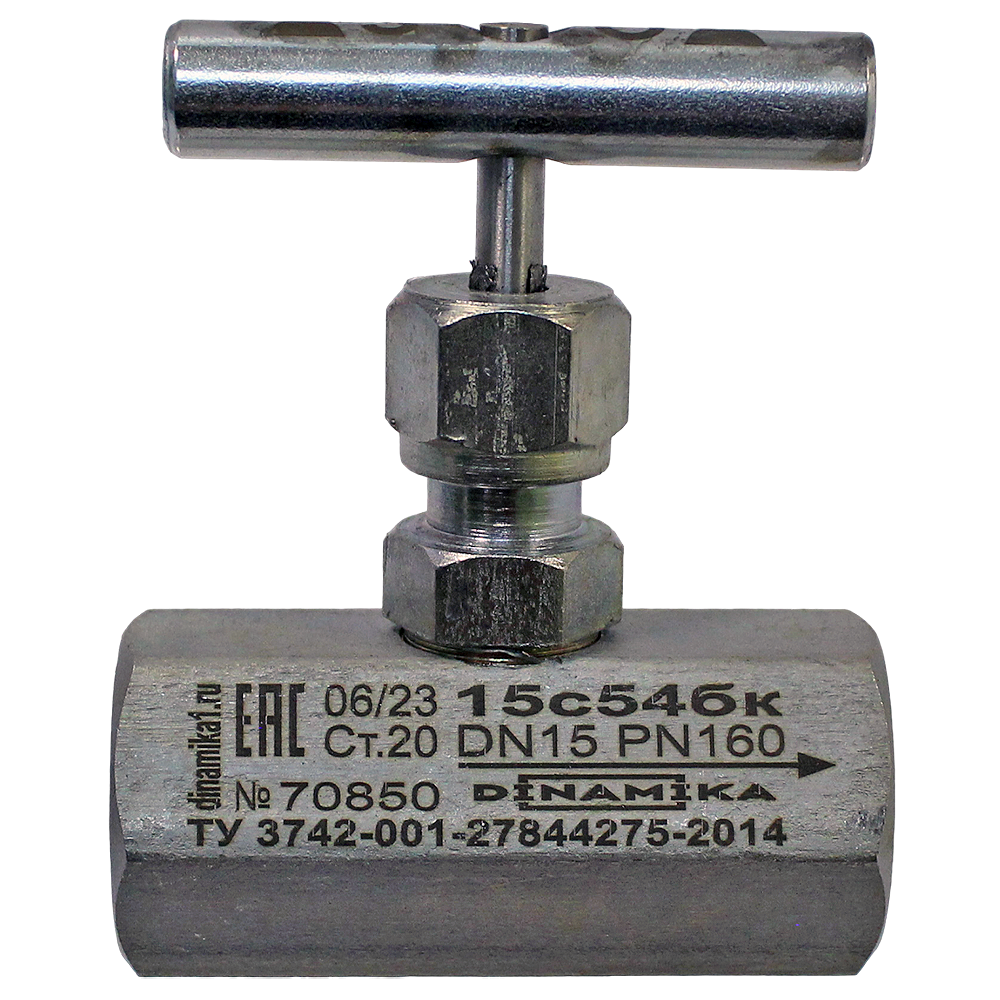

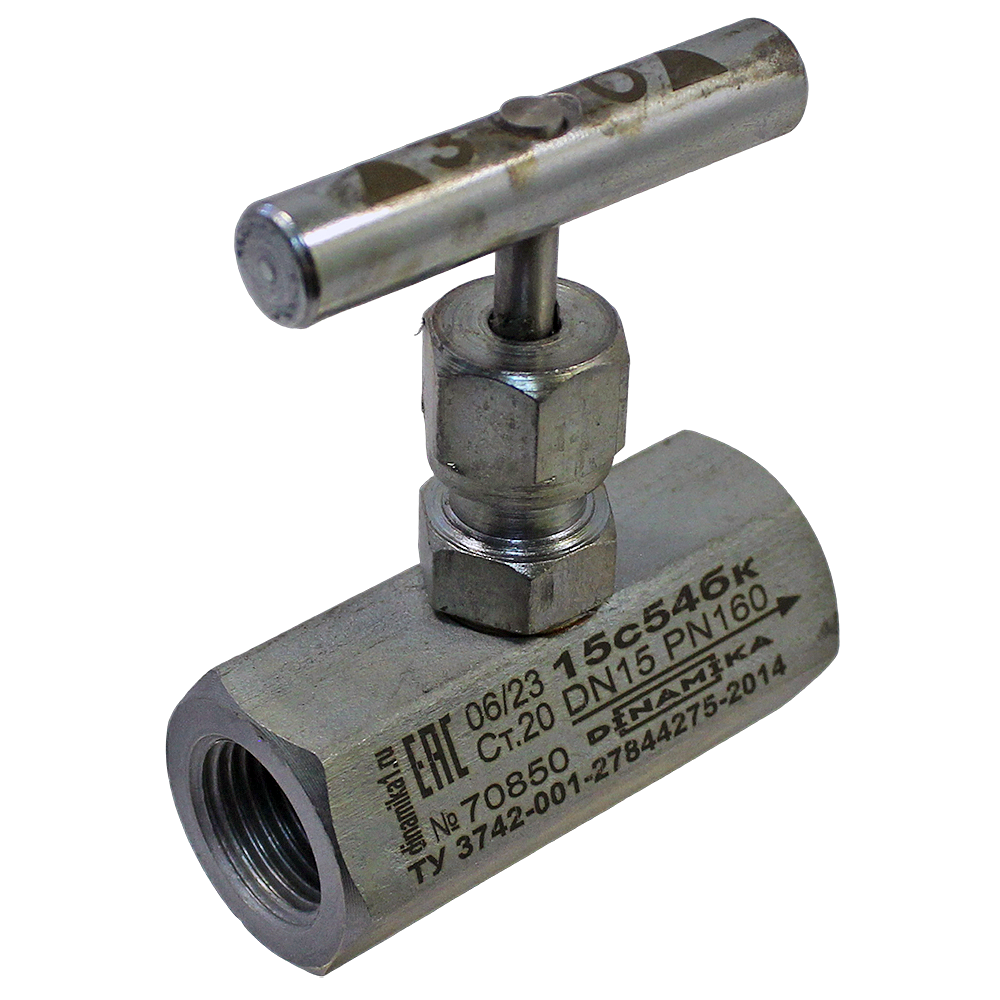

  • КЗИМ - клапан запорный игольчатый муфтовый.
  • КЗИК - клапан запорный игольчатый комбинированный.

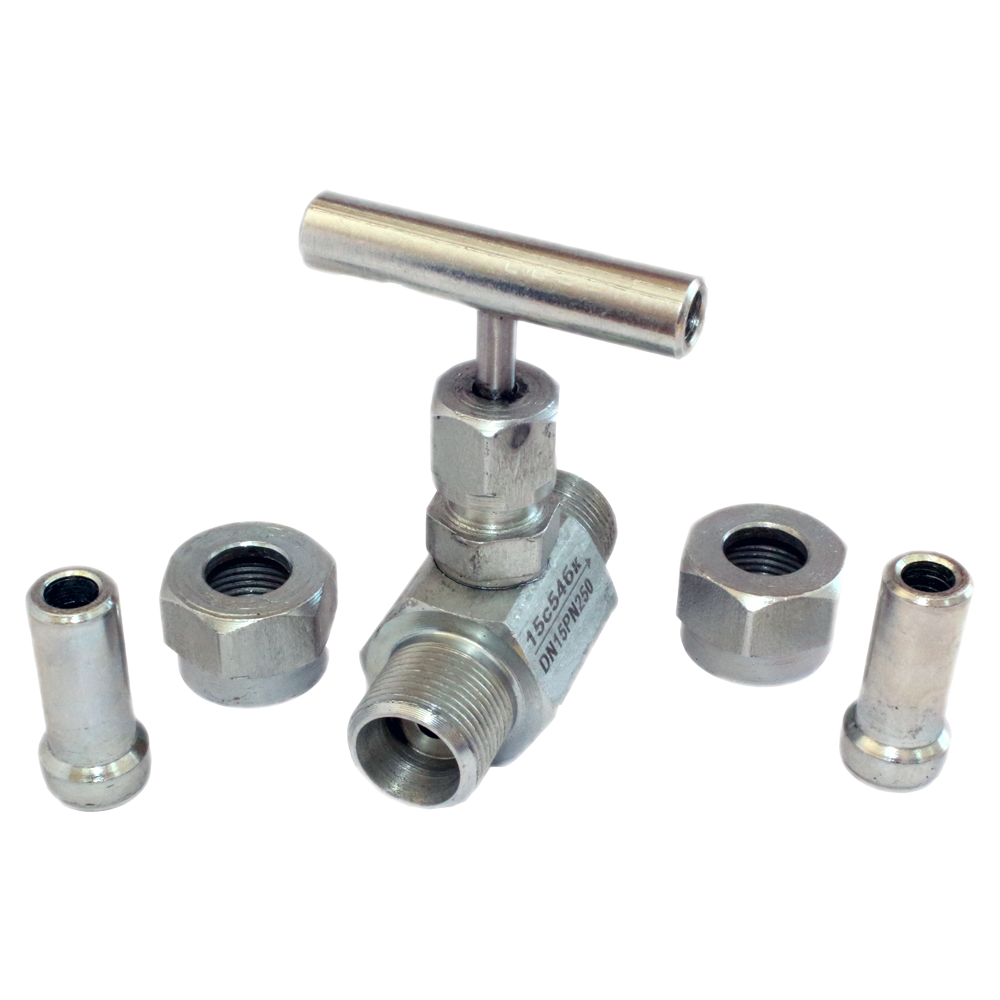

  • КЗИЦ - клапан запорный игольчатый цапковый.

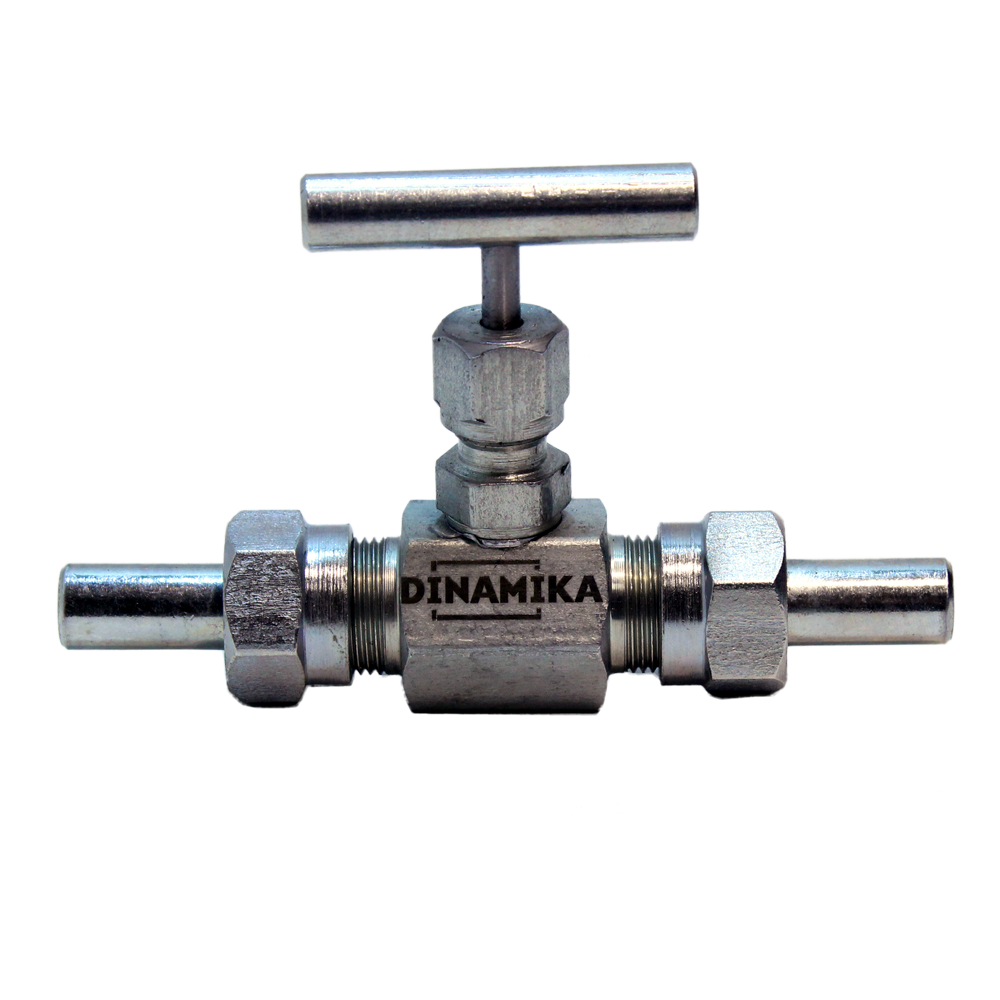

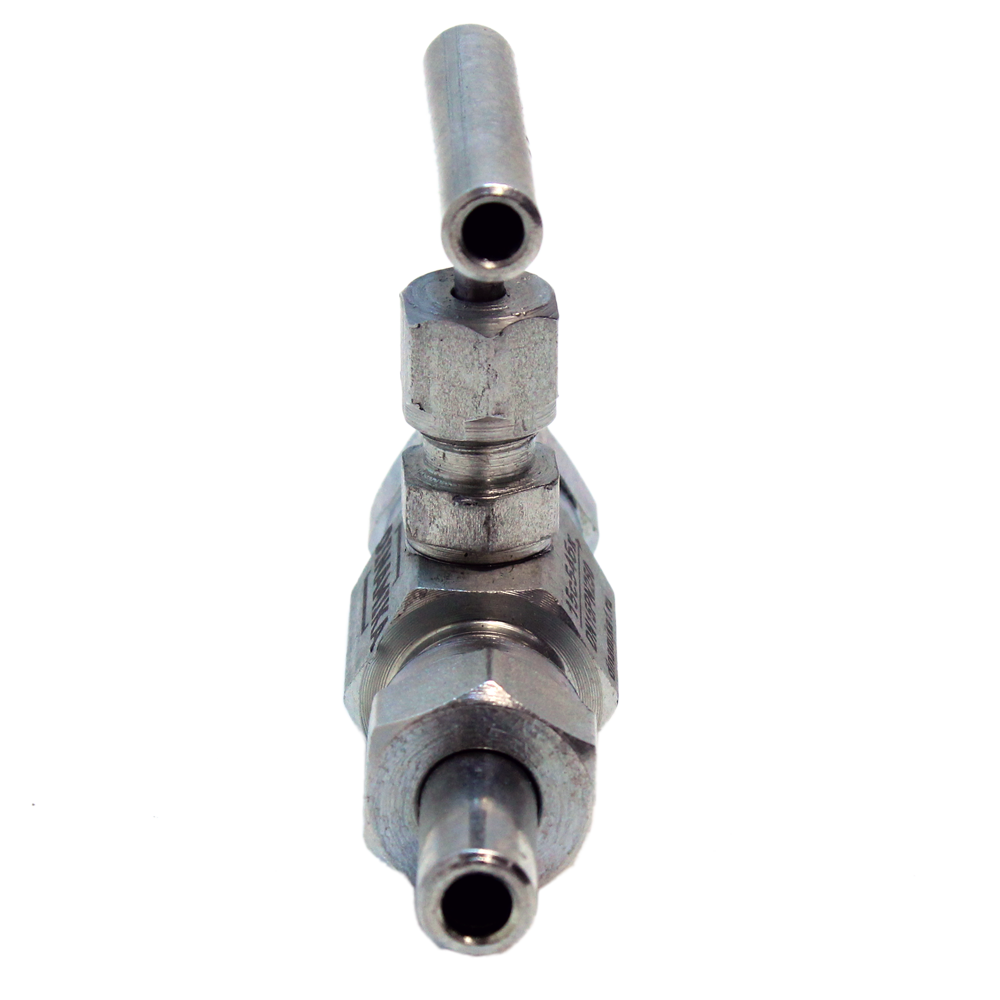

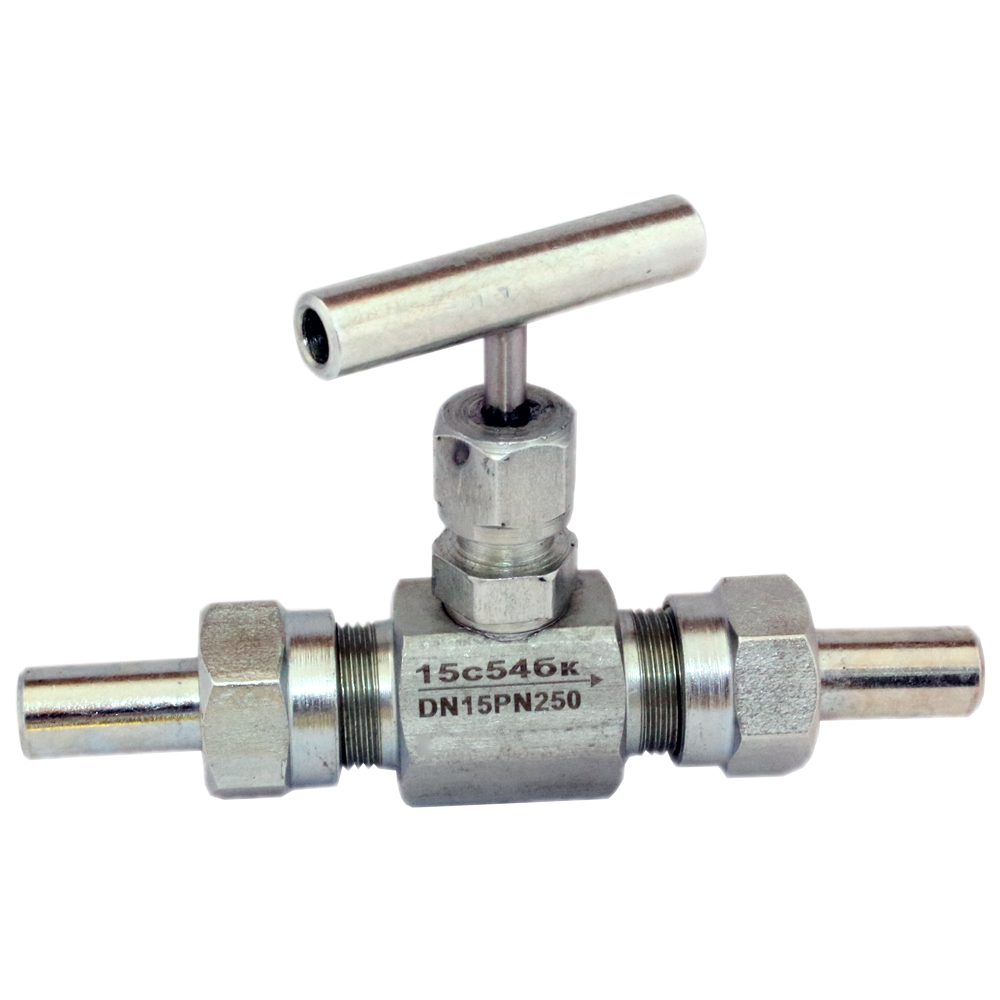

  • КЗИП - клапан запорный игольчатый приварной.

В свою очередь, данные исполнения различаются по количеству вентилей, условному проходу и давлению, материалу изготовления и т.д. Подробная информация указана в разделе "Структура обозначения".

Технические характеристики

Максимальное рабочее давление 250, 400 бар
Температура контролируемой среды До 250°C

До 400°C

Материалы изготовления Сталь 20

Сталь 20 с цинковым покрытием

Сталь 12Х18Н10Т

Структура обозначения, пример заказа

КЗИМ
-0
-3
.0
-1
-15
-250
-G1/2
-M20х1.5

Материал изготовления:
А - Сталь 20
Ац - Сталь 20 с цинковым покрытием
Б - Сталь 12Х18Н10Т

Присоединительная резьба М2

Присоединительная резьба М1

Условное давление: 250, 400 бар

Условный проход. Dn - номинальный параметр, примерно равный внутреннему диаметру трубопровода

Количество вентилей: 1 - один вентиль 2 - два вентиля 3 - три вентиля

Тип уплотнения:
0 - фторопласт (до 250°C)
1 - графит (до 400°C)

Изготовление:
1 - цельный литой
2 - сварное соединение
3 - ввертной штуцер

Исполнение:
0 - без винта сброса давления и дренажа
1 - с винтом сброса давления M8
2 - тестовый порт (дренаж) 1/4NPT

Тип исполнения клапана запорного игольчатого:
КЗИМ - клапан запорный игольчатый муфтовый
КЗИК - клапан запорный игольчатый комбинированный
КЗИЦ - клапан запорный игольчатый цапковый
КЗИП - клапан запорный игольчатый приварной

Скачать документацию

Клапаны запорные одновентильные. Конструктивные исполнения.

Клапаны запорные двухвентильные. Конструктивные исполнения.

Клапаны запорные трехвентильные. Конструктивные исполнения.



Чтобы правильно подобрать клапаны запорные игольчатые, узнать стоимость запорно-регулирующих клапанов или купить запорные игольчатые клапаны, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
