АИР-10Н датчики давления микропроцессорные

Скачать PDF

Вид давления: Абсолютное давление, Гидростатическое давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Токовый 4-20 мА

Присоединение к процессу: G1/2, G1/4, М10х1, М12х1, М12х1,5, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT6, 2ExdIICT6, нет

Цена (без учета НДС): По запросу руб.

Описание

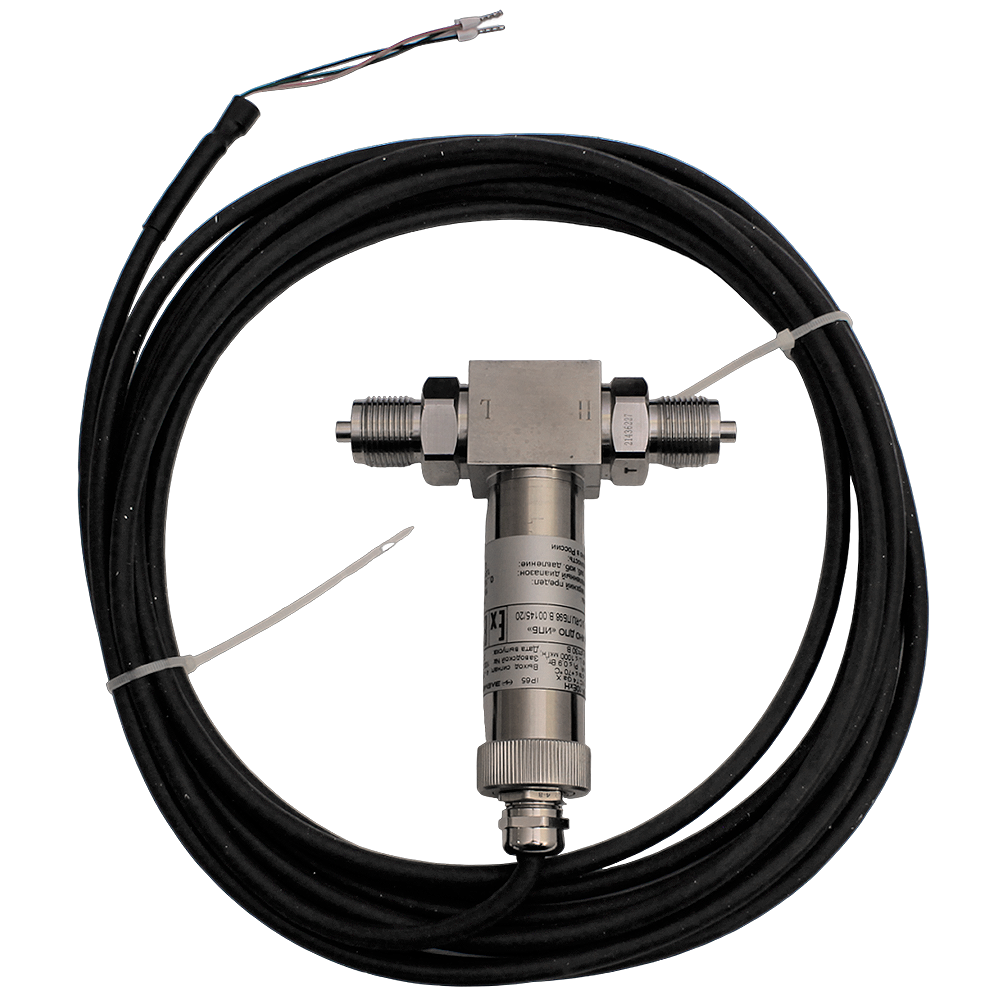

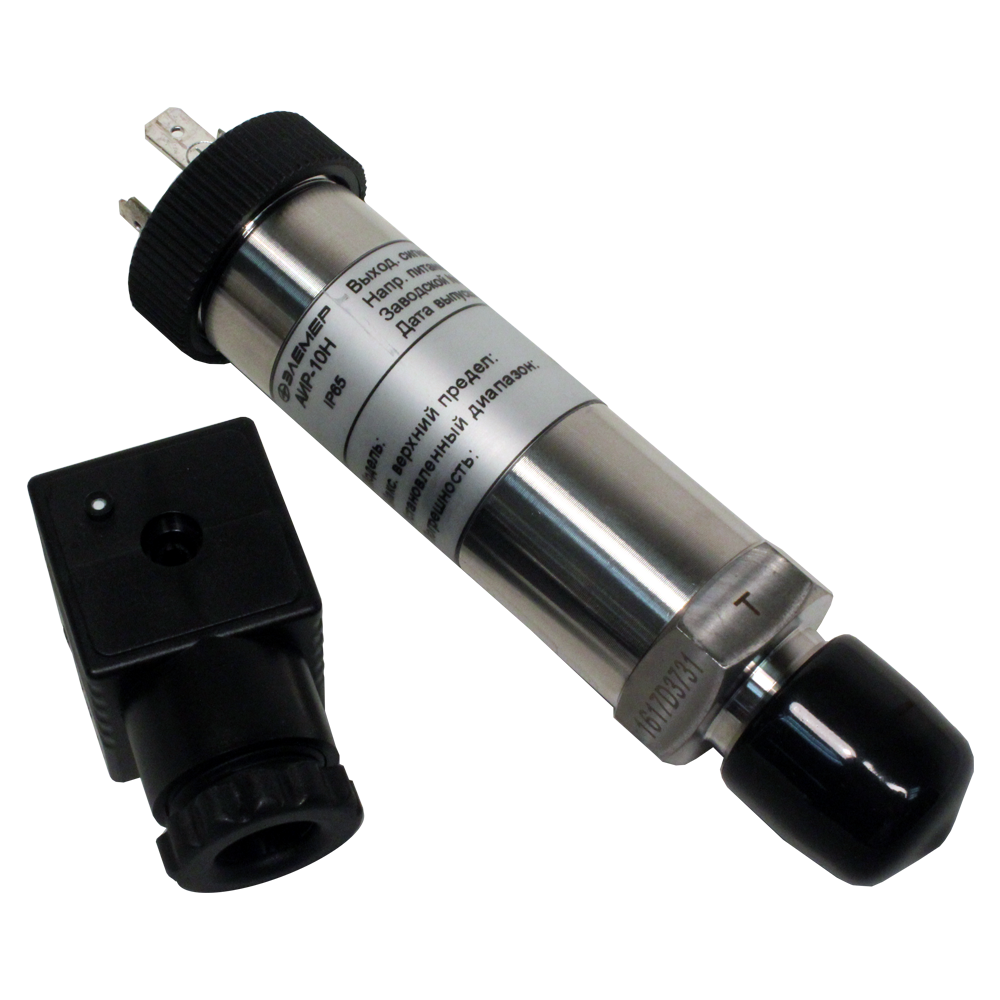

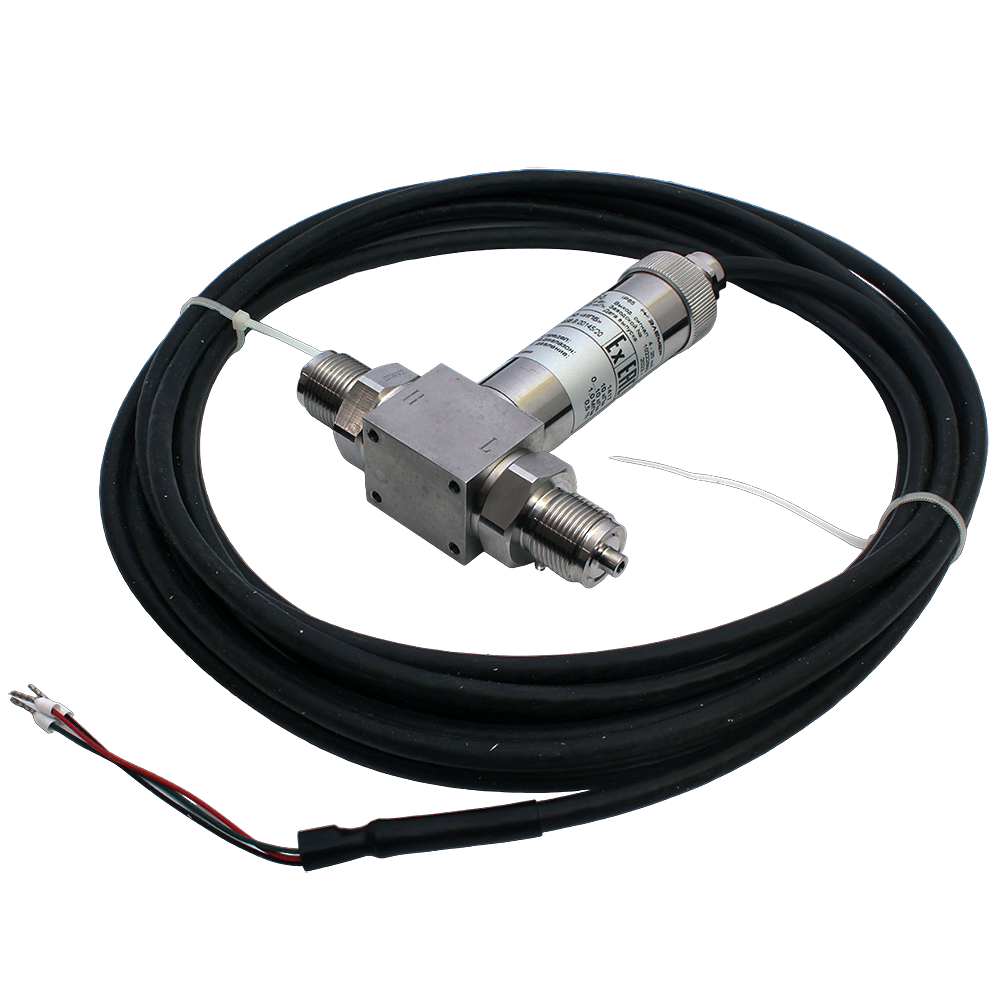

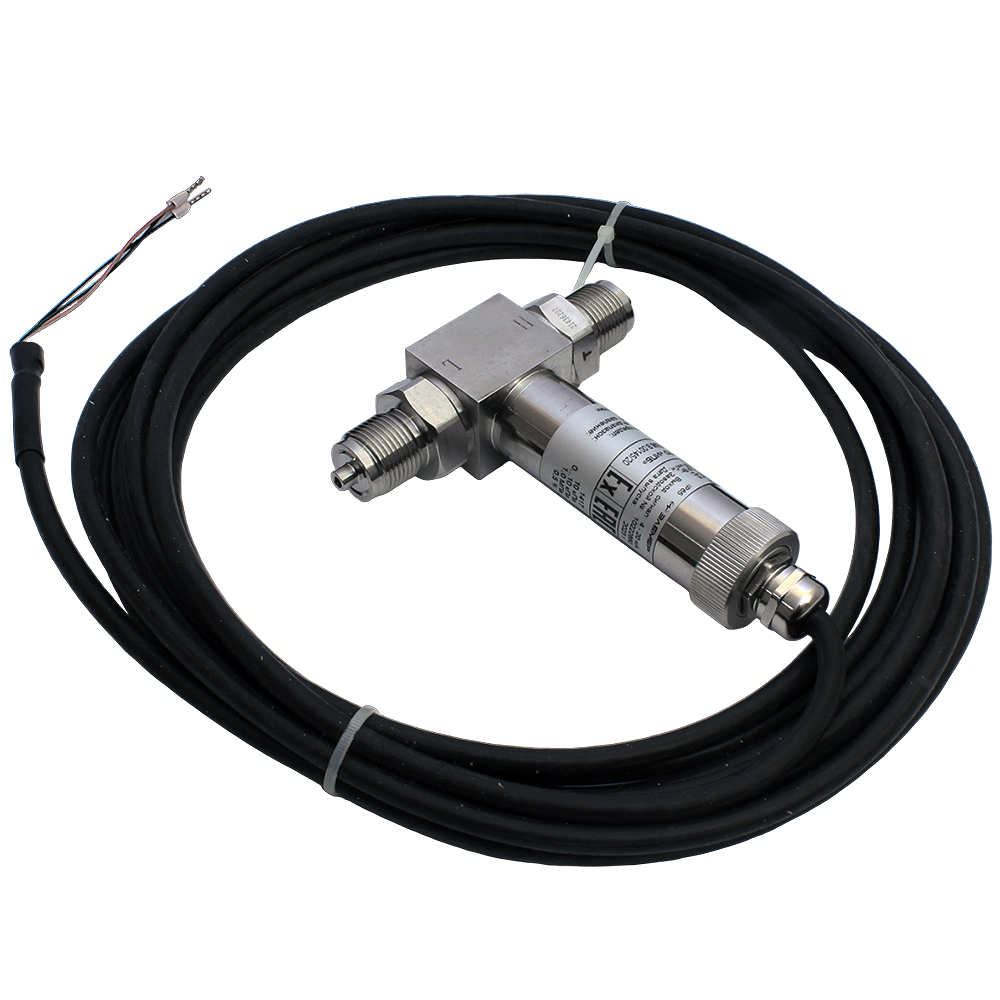

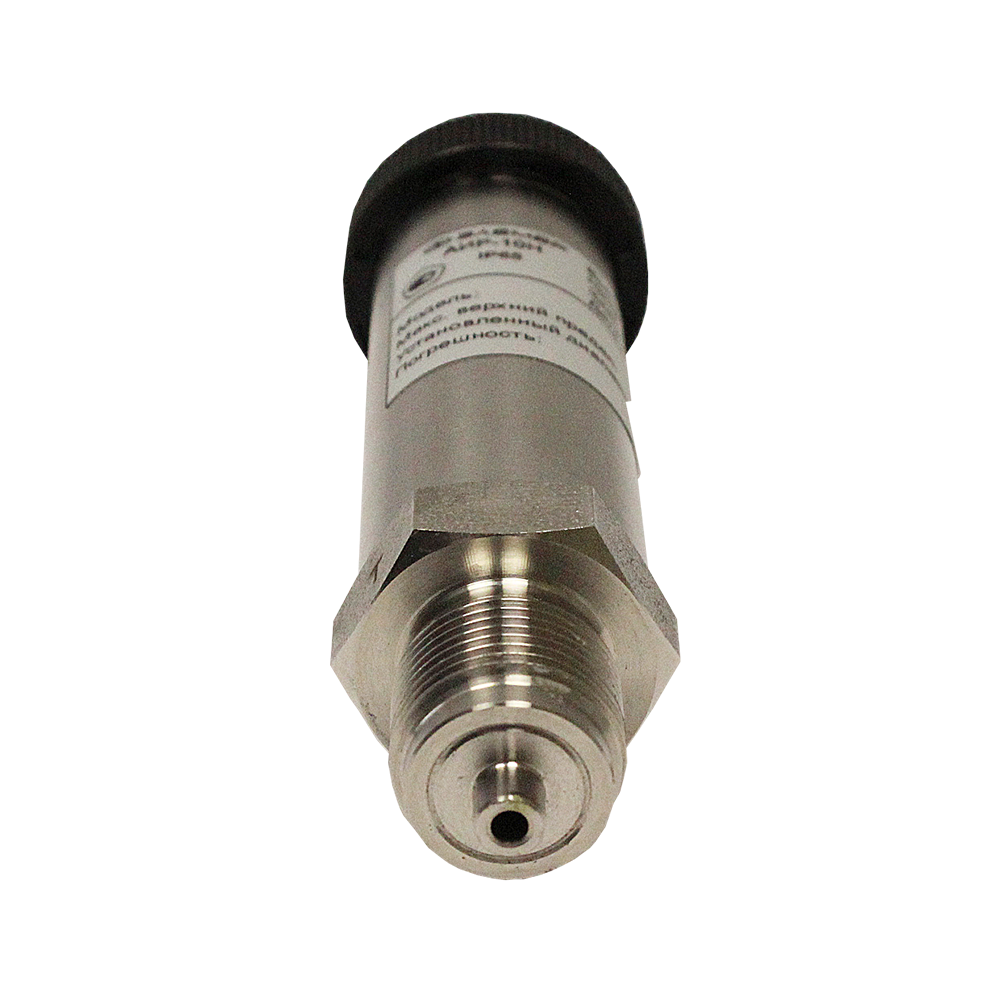

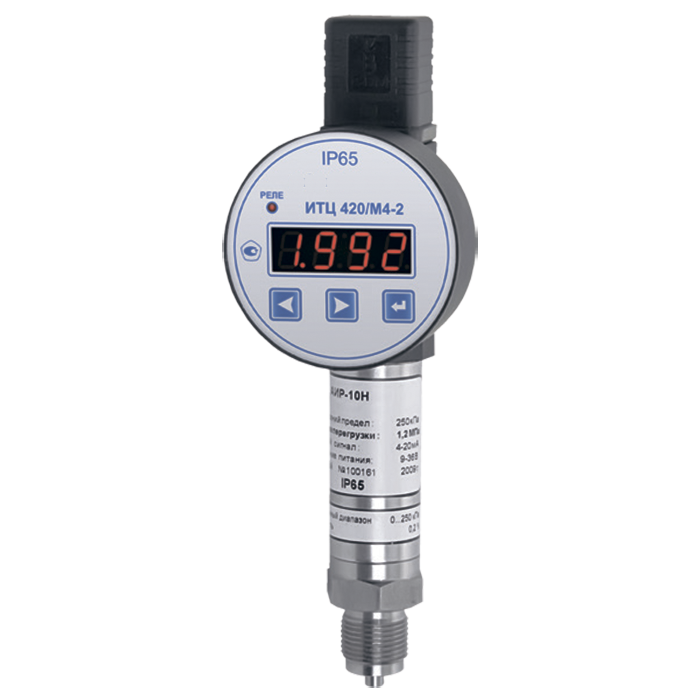

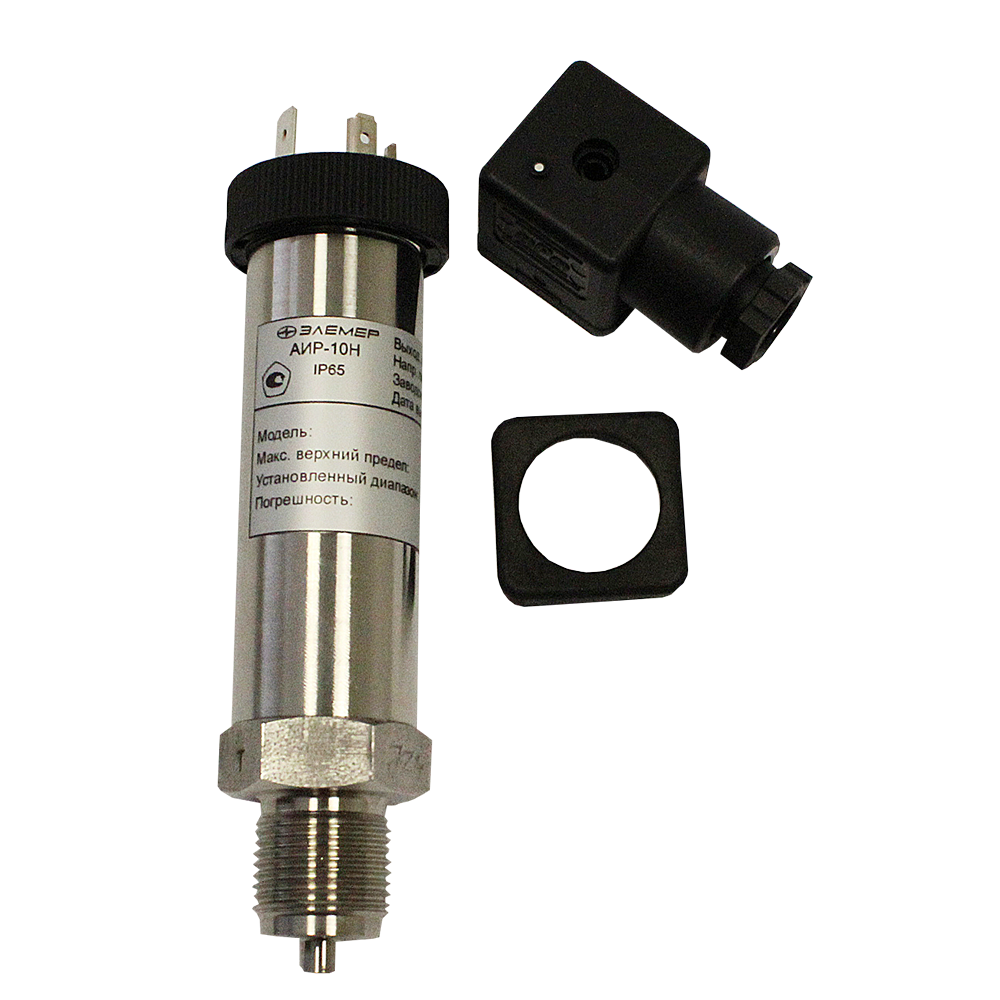

Датчики АИР-10Н представляют собой малогабаритные микропроцессорные 8-диапазонные устройства для измерения и преобразования давления различного типа. Выпускаются модификации для измерения абсолютного давления (ДА), избыточного давления (ДИ), избыточного давления-разрежения (ДИВ) и дифференциального давления (ДД).

АИР-10Н позволяют преобразовывать полученные данные в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА)  и/или цифровой сигнал в стандарте протокола HART. Последний обеспечивает возможность интегрирования датчиков в современные автоматизированные системы управления технологическими процессами (АСУ ТП).

Конструктивные особенности АИР-10Н:

  • АИР-10Н оснащены современными тензорезистивными сенсорами с металлическими и керамическими мембранами.
  • Тензорезистивные сенсоры с металлической разделительной мембраной из нержавеющей стали 316L, выполненные по технологии КНК, имеют высокую перегрузочную способность до 300% от верхнего предела измерений.
  • Примененные в датчиках керамические сенсоры обладают высокой стойкостью к перегрузкам (до 600%) и особо высокой стойкостью к агрессивным средам.
  • Для вязких и быстро застывающих сред применяются сенсоры с открытой мембраной из нержавеющей стали или из керамики.
  • Микропроцессорные датчики АИР-10H имеют высокую помехозащищенность - группа по ЭМС - III-A(B), IV-A(B).
  • Нормирование верхних и нижних пределов измерений осуществляется в Па, кПа, МПа, кгс/см2 , кгс/м2 , атм., mbar, bar, мм рт.ст., мм вод.ст.

Технические характеристики

Диапазон измерений (Пределы уставок) Абсолютное давление (ДА): 4 кПа-2,5 МПа
Избыточное давление (ДИ): 0,4 кПа-60 МПа
Избыточное давление-разрежение (ДИВ): ±5 кПа-(–0,1…+2,4) МПа
Дифференциальное давление (ДД): 0,4 кПа-2,5 МПа
Основная погрешность ±0,1%...±2,0%
Материалы изготовления Мембрана: нерж. сталь 316L, Титановый сплав, Al2O3, Хастеллой-С

Штуцер: сталь 12Х18Н10Т, Хастеллой-С

Климатическое исполнение (диапазон рабочих температур) В4, С2, С3
Исполнение по степени защиты IP65
Питание = 9...42 В
Принцип действия Тензорезистивный

Варианты исполнений

Датчики АИР-10Н в зависимости от типа измеряемого давления выпускаются в следующих модификациях:

  • АИР-10Н-ДА – преобразователи абсолютного давления.
  • АИР-10Н-ДИ – преобразователи избыточного давления.
  • АИР-10Н-ДИВ – преобразователи избыточного давления-разрежения.
  • АИР-10Н-ДД – преобразователи дифференциального давления.
  • АИР-10Н-ДГ – преобразователи гидростатического давления.

Также выпускаются датчики с разной степенью защиты:

  • Общепромышленные.
  • «Ex» (ExiaIICT6 X).
  • «Exd» (1ExdIICT6).
  • ОМ (Речной и Морской Регистры РФ).

Скачать документацию

АИР-10H датчики давления микропроцессорные. Руководство по эксплуатации.

АИР-10H датчики давления микропроцессорные. Форма заказа.



Чтобы правильно подобрать датчики давления АИР-10Н, узнать стоимость АИР-10Н или купить датчики АИР-10Н, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
