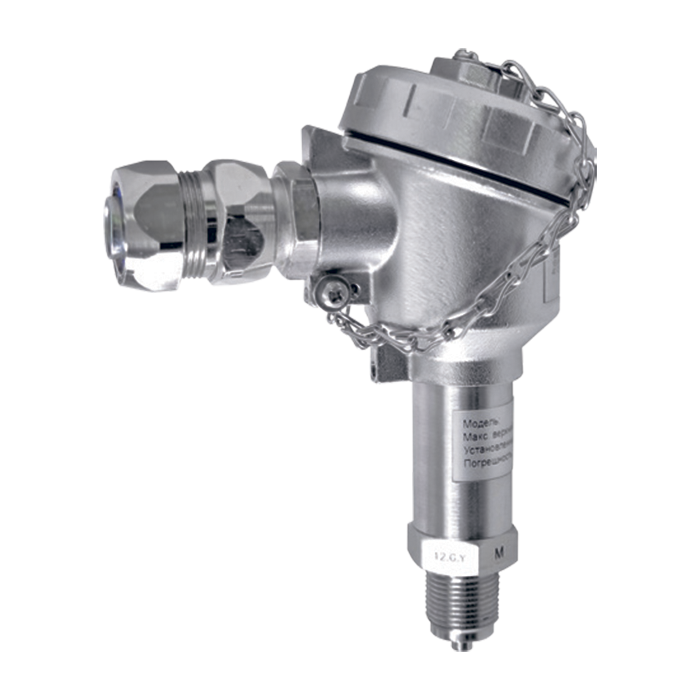

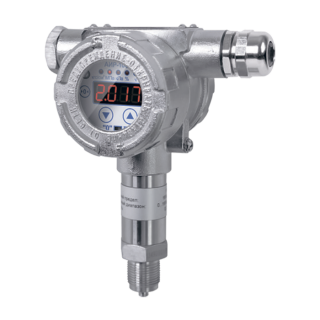

АИР-10SH датчики давления для тяжелых условий

Скачать PDF

Вид давления: Абсолютное давление, Гидростатическое давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Токовый 4-20 мА

Присоединение к процессу: G1/2, G1/4, М10х1, М12х1, М12х1,5, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT6, 2ExdIICT6, нет

Цена (без учета НДС): По запросу руб.

Описание

АИР-10SH представляют собой микропроцессорные 8-диапазонные датчики давления компактного размера, созданные специально для применения в тяжелых (полевых) условиях. Данная особенность обусловлена конструкцией датчиков - они отличаются высокой степенью пылевлагозащиты и коррозионностойкости.

АИР-10SH предназначены для непрерывного измерения и преобразования давления в выходной сигнал постоянного тока 4-20 мА или в цифровой сигнал на базе HART-протокола. В зависимости от исполнения, АИР-10SH измеряют показатели абсолютного и избыточного давления, избыточного давления-разряжения или дифференциального давления.

Для конфигурации преобразователи давления для тяжелых условий АИР-10SH имеют 6 микропереключателей и 2 подстроечных резистора (тонкая подстройка «нуля» и диапазона). Безвинтовая виброустойчивая клеммная колодка обеспечивает быстрое и удобное подключение цепей питания и токового выхода.

Конструкция АИР-10SH

В конструкцию АИР-10SH входят тензорезистивные сенсоры с металлическими и керамическими мембранами:

  • Металлические мембраны (нержавеющая сталь 316L) производятся по технологии КНК ("кремний-на-кремнии") и отличаются высокими показателями перегрузочной способности - до 300% от верхнего предела измерений.
  • Керамические сенсоры имеют повышенную стойкость к перегрузкам (до 600%) и сохраняют свои характеристики даже при работе с агрессивными средами.

Особенности АИР-10SH:

  • Датчики имеют высокую помехозащищенность — группа по ЭМС — III-A(B), IV-A(B).
  • Глубина перенастройки диапазонов — 25:1.
  • Конфигурирование: микропереключатели, ПО.
  • Функция извлечения квадратного корня.
  • Нормирование верхних и нижних пределов измерений осуществляется в Па, кПа, МПа, кгс/см2, кгс/м2, атм., мбар, бар, мм рт.ст., мм вод.ст.

Технические характеристики

Диапазон измерений (Пределы уставок) Абсолютное давление (ДА): 4 кПа-2,5 МПа; Избыточное давление (ДИ): 0,4 кПа-60 МПа; Избыточное давление-разрежение (ДИВ): ±5 кПа-(–0,1...+2,4) МПа; Дифференциальное давление (ДД): 0,4 кПа-2,5 МПа
Основная погрешность ±0,1%...±3,0%
Материалы изготовления Корпус: нержавеющая сталь 12Х18Н10Т, алюминиевый сплав, нержавеющая сталь 304L; Мембрана: нерж. сталь 316L, титановый сплав, Al2O3, Хастеллой-С

Штуцер: сталь 12Х18Н10Т, Хастеллой-С

Климатическое исполнение (диапазон рабочих температур) Т3, УХЛ3.1
Исполнение по степени защиты IP54, IP65, IP67, IP68
Питание = 9...42 В
Принцип действия Тензорезистивный

Варианты исполнений

В зависимости от типа измеряемого давления датчики АИР-10SH выпускаются в следующих исполнениях:

  • АИР-10SH-ДА – преобразователи абсолютного давления.
  • АИР-10SH-ДИ – преобразователи избыточного давления.
  • АИР-10SH-ДИВ – преобразователи избыточного давления-разрежения.
  • АИР-10SH-ДД – преобразователи дифференциального давления.
  • АИР-10SH-ДГ – преобразователи гидростатического давления.

Исполнения по степени защиты:

  • Общепромышленное.
  • «Ex» (ExiaIICT6 X).
  • «Exd» (1ExdIICT6).
  • ОМ (Речной и Морской Регистры РФ).
  • «Для АЭС».

Скачать документацию

АИР-10SH датчики давления для тяжелых условий. Руководство по эксплуатации.

АИР-10SH датчики давления для тяжелых условий. Форма заказа.



Чтобы правильно подобрать АИР-10SH, узнать стоимость датчиков давления АИР-10SH или купить датчики АИР-10SH, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
