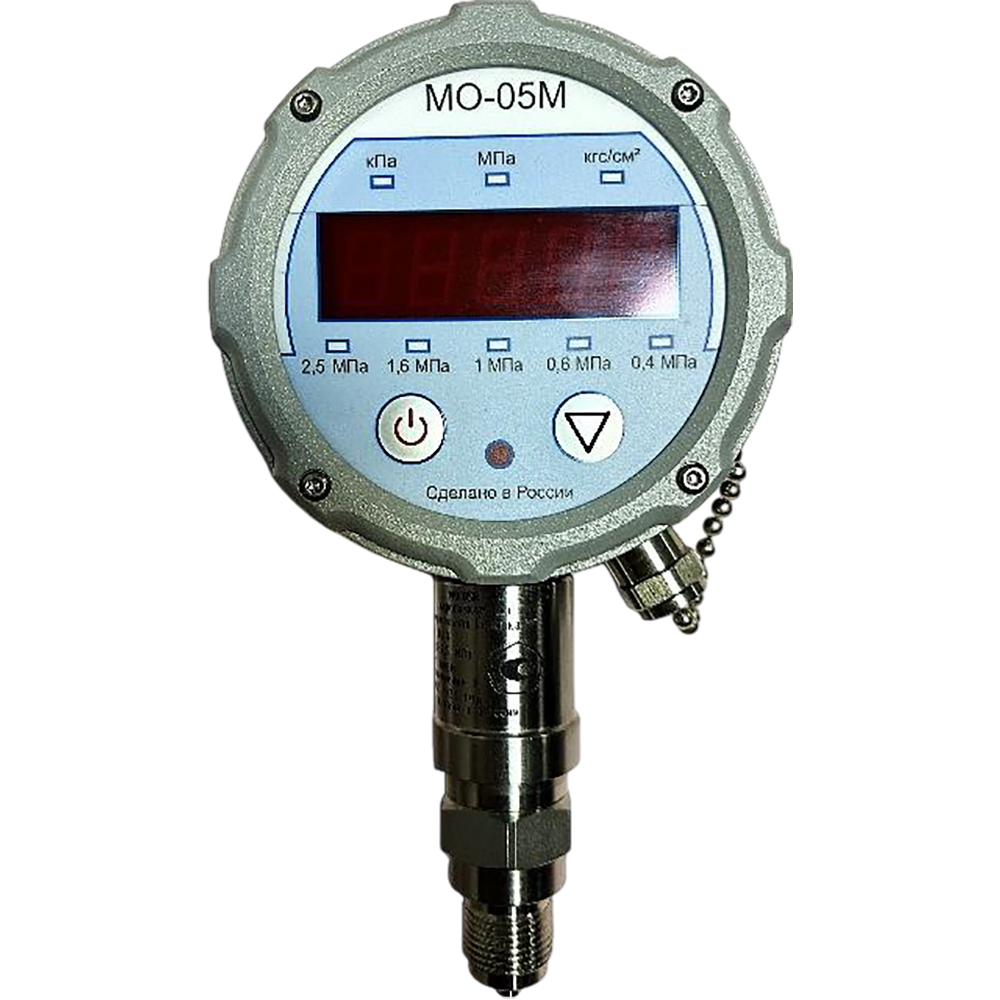

МО-05М исполнение 1 манометры цифровые

Скачать PDF

Вид давления: Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Масла

Выходной сигнал: USB 2.0

Присоединение к процессу: G1/2, G1/4, G1/8, М10х1, М12х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): по запросу руб.

Заказать

Описание

Манометр цифровой МО-05М, исполнение 1 — это высокоточный прибор для измерения избыточного давления, разрежения газов, атмосферного давления, температуры и относительной влажности с индикацией результатов на светодиодном дисплее (СДИ)

Особенности и преимущества манометра МО-05М исполнение 1

СДИ дисплей
Сменные съемные измерительные головки ИГ (в качестве ЗИП)
Приведенная погрешность на каждом поддиапазоне
Количество поддиапазонов от 5 до 6

Технические характеристики манометра МО-05М исполнение 1

Наименование параметра	Значения параметра
Единицы СИ:	(Па, кПа, мм рт.ст.) или (кПа, МПа, кгс/см2)
Материал штуцера:	нержавеющая сталь AISI 304
Материал корпуса манометра:	сплав алюминия Д16Т
Материал, контактирующий с измеряемой средой:	316L; ВТ-1-0
Тип дисплея:	СДИ, 5 разрядов
Варианты исполнения:	общепромышленное, кислородное
Рабочая среда:	воздух, неагрессивные газы, вода, масло, спирт
Масса, кг:	не более 0,8
Габаритные размеры (ш×д×в), мм:	не более 108х49х220
Размер шкалы, мм:	108
Способ крепления ИГ к терминалу:	стопорный винт; накидная гайка
Резьбовое соединение (стандартная комплектация):	М20х1,5
Резьбовое соединение (под заказ):	М10х1; М12х1,5; G1/8”; G1/4”; G1/2” и другие.
Климатические исполнения, для 0,1-0,4%:
УХЛ3.1 (+5 ÷ +50 ºС)	Х1
УХЛ3.1 (-10 ÷ +70 ºС)	Х2
УХЛ3.1 (-30 ÷ +70 ºС)	Х3
Степень защиты:	IP65
Питание:	три литиевых источника питания формата АА; внешний источник питания
Интерфейс:	USB (виртуальный COM-порт)
Средний срок службы:	не менее 12 лет
Гарантийный срок эксплуатации:	12 месяцев со дня продажи

Возможные ВПИ (поддиапазоны) и допускаемая приведенная погрешность манометра в исполнении 1

ВПИ в возможных единицах измерений СИ	Допускаемая приведенная погрешность, %	Кислородное исполнение (доп. опция)
-0,1 ÷ 0,25 МПа (0,25; 0,16; 0,1; 0,06; 0,04; - 0,1) -100 ÷ 250 кПа (250; 160; 100; 60; 40; - 100) -1 ÷ 2,5 кгс/см2 (2,5; 1,6; 1; 0,6; 0,4; - 1)	0,1; 0,15; 025; 0,4	+
-0,1 ÷ 2,5 МПа (2,5; 1,6; 1; 0,6; 0,4; - 0,1)	0,1; 0,15; 025; 0,4
-100 ÷ 2500 кПа (2500; 1600; 1000; 600; 400; - 100)	2,5; 1,6; 1; 0,6; 0,4 МПа - (0,1; 0,15; 025; 0,4%)
-1 ÷ 25 кгс/см2 (25; 16; 10; 6; 4; - 1)	- 0,1 МПа – (025; 0,4%)
0 ÷ 2,5 МПа (2,5; 1,6; 1; 0,6; 0,4) 0 ÷ 2500 кПа (2500; 1600; 1000; 600; 400) 0 ÷ 25 кгс/см2 (25; 16; 10; 6; 4)	0,1; 0,15; 025; 0,4
0 ÷ 16 МПа (16; 10; 6; 4; 2,5) 0 ÷ 16000 кПа (16000; 10000; 6000; 4000; 2500) 0 ÷ 160 кгс/см2 (160; 100; 60; 40; 25)	0,1; 0,15; 025; 0,4
0 ÷ 60 МПа (60; 40; 25; 16; 10) 0 ÷ 60000 кПа (60000; 40000; 25000; 16000; 10000) 0 ÷ 600 кгс/см2 (600; 400; 250; 160; 100)	0,1; 0,15; 025; 0,4
0 ÷ 100 МПа (100; 70; 60; 40; 25) 0 ÷ 100000 кПа (100000; 70000; 60000; 40000; 25000) 0 ÷ 1000 кгс/см2 (1000; 700; 600; 400; 250)	0,1; 0,15; 025; 0,4

Структура обозначения, пример заказа

МО-05М

– И1

- ДИ

- 16(2,5; 4; 6; 10; 16) МПа

– 0,25

Х1

- (кисл.)

Кислородное исполнение

Климатическое исполнение

Допускаемая приведенная погрешность

ВПИ (поддиапазоны) манометра

Избыточное давление (ДИ) или давление-разрежение (ДИВ)

Исполнение 1

Наименование прибора

Стандартный комплект поставки

Манометр цифровой
Паспорт
Элемент питания (литиевая батарейка)
Упаковка

Дополнительная комплектация, опции

Свидетельство о поверке с протоколом
Элемент питания (аккумулятор литиевый (1,5В))
Зарядное устройство (для аккумуляторов) с кабелем
Блок питания
Пульт ИК-МО-05

Скачать документацию

МО-05М исполнение 1 манометры цифровые. Паспорт. ГКМТ 410200.020-01 ПС

МО-05М исполнение 1 манометры цифровые. Габаритные размеры.
