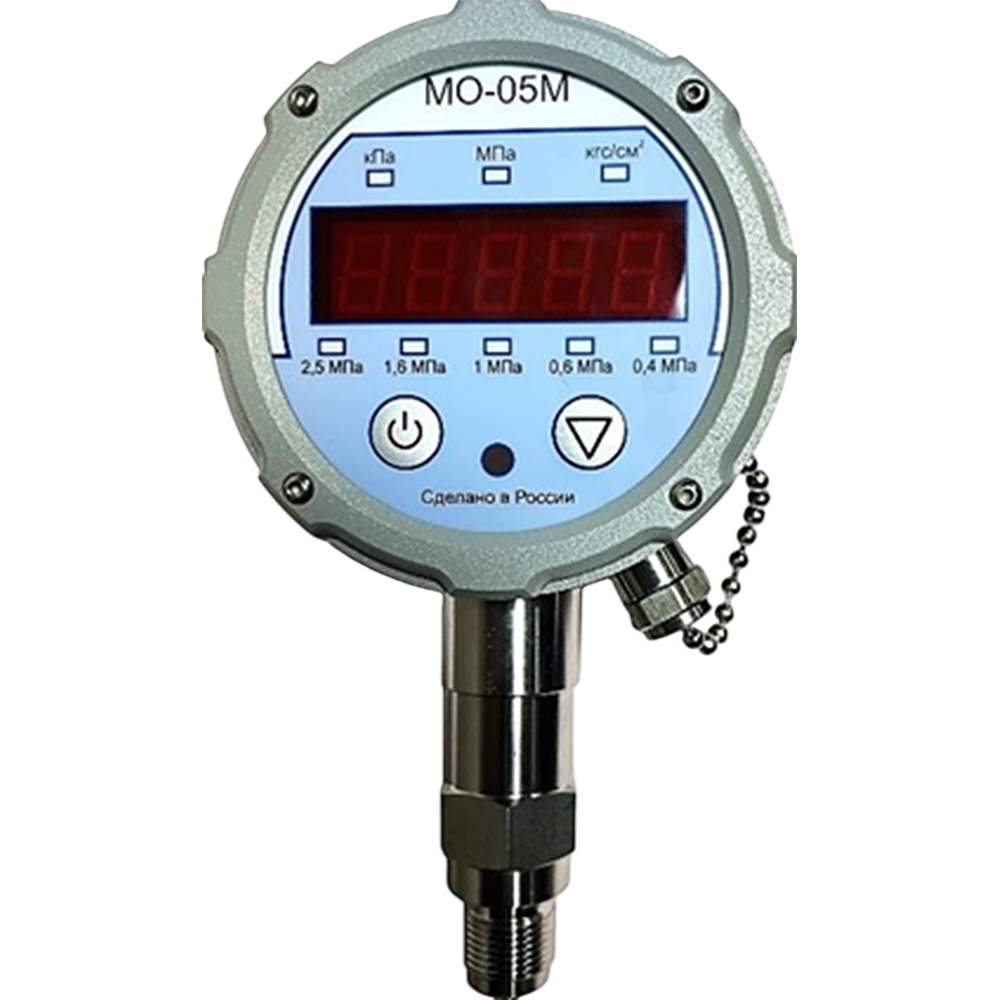

МО-05М исполнение 3 манометры цифровые

Скачать PDF

Вид давления: Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Масла

Выходной сигнал: USB 2.0

Присоединение к процессу: G1/2, G1/8, М10х1, М12х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): по запросу руб.

Заказать

Описание

Манометры цифровые МО-05М исполнение 3 предназначены для точных измерений, избыточного давления, разрежения газов, атмосферного давления, температуры и относительной влажности окружающей среды с индикацией текущих измеренных значений на цифровом табло.

Манометры выпускаемые в исполнении 3, имеют не съемную ИГ и жестко закреплены с терминалом. Количество поддиапазонов до 6, в зависимости от диапазона измерений.

Особенности манометра МО-05М исполнение 3

СДИ дисплей
Приведенная погрешность на каждом поддиапазоне
Количество поддиапазонов от 5 до 6

Технические характеристики

Единицы СИ:	(Па, кПа, мм рт.ст.) или (кПа, МПа, кгс/см2)
Материал штуцера:	нержавеющая сталь AISI 304
Материал корпуса манометра:	сплав алюминия Д16Т
Материал, контактирующий с измеряемой средой:	Si; 316L; ВТ-1-0
Тип дисплея:	СДИ, 5 разрядов
Варианты исполнения:	общепромышленное, кислородное
Рабочая среда:	воздух, неагрессивные газы, вода, масло, спирт
Масса, кг:	не более 0,8
Габаритные размеры (ш×д×в), мм:	не более 108х49х220
Размер шкалы, мм:	108
Резьбовое соединение (стандартная комплектация):	М20х1,5
Резьбовое соединение (под заказ):	М10х1; М12х1,5; G1/8”; G1/4”; G1/2” и другие.
Климатические исполнения, для 0,02-0,05% и ВПИ до 6 кПа:	УХЛ3.1 (+18 ÷ +28 ºС) - Х0
Климатические исполнения, для 0,1-0,4%:
УХЛ3.1 (+5 ÷ +50 ºС)	Х1
УХЛ3.1 (-10 ÷ +70 ºС)	Х2
УХЛ3.1 (-30 ÷ +70 ºС)	Х3
Степень защиты:	IP65
Питание:	три литиевых источника питания формата АА; внешний источник питания
Интерфейс:	USB (виртуальный COM-порт)
Средний срок службы:	не менее 12 лет
Гарантийный срок эксплуатации:	12 месяцев со дня продажи

Возможные ВПИ (поддиапазоны) и допускаемая приведенная погрешность манометра в исполнении 3

ВПИ в возможных единицах измерений СИ	Допускаемая приведенная погрешность, %	Кислородное исполнение (доп. опция)
±2 кПа (±2; ±1,6; ±1; ±0,6; ±0,4)	0,05; 0,1; 0,15; 025; 0,4	+
± 2000 Па (±2000; ±1600; ±1000; ±600; ±400)	±2; ±1,6; ±1 кПа - (0,05; 0,1; 0,15; 025; 0,4%)
±15 мм рт.ст. (±15; ±12; ±7,5; ±4,5; ±3)	±0,6; ±0,4 кПа - (025; 0,4%)
±6 кПа (±6; ±4; ±2,5; ±1,6; ±1)	0,05; 0,1; 0,15; 025; 0,4
± 6000 Па (±6000; ±4000; ±2500; ±1600; ±1000)	±6; ±4; ±2,5; ±1,6 кПа - (0,05; 0,1; 0,15; 025; 0,4%)
±45 мм рт.ст. (±45; ±30; ±18,8; ±12; ±7,5)	±1 кПа - (0,1; 0,15; 025; 0,4%)
0 ÷ 40 кПа (40; 25; 16; 10; 6)	0,025; 0,05; 0,1; 0,15; 025; 0,4
40000 Па (40000; 25000; 16000; 10000; 6000)	40; 25; 16 кПа - (0,025; 0,05; 0,1; 0,15; 025; 0,4 %)
300 мм рт.ст. (300; 187,5; 120; 75; 45)	10; 6 кПа – (0,05; 0,1; 0,15; 025; 0,4 %)
±40 кПа (±40; ±25; ±16; ±10; ±6)	0,05; 0,1; 0,15; 025; 0,4
±40000 Па (±40000; ±25000; ±16000; ±10000; ±6000)
±300 мм рт.ст. (±300; ±187,5; ±120; ±75; ±45)
-0,1 ÷ 0,25 МПа (0,25; 0,16; 0,1; 0,06; 0,04; - 0,1)	0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4
-100 ÷ 250 кПа (250; 160; 100; 60; 40; - 100)	0,25; 0,16; 0,1; 0,06; 0,04 МПа - (0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4%)
-1 ÷ 2,5 кгс/см2 (2,5; 1,6; 1; 0,6; 0,4; - 1)	- 0,1 МПа - (0,025; 0,05; 0,1; 0,15; 025; 0,4%)
-0,1 ÷ 2,5 МПа (2,5; 1,6; 1; 0,6; 0,4; - 0,1)	0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4
-100 ÷ 2500 кПа (2500; 1600; 1000; 600; 400; - 100)	2,5; 1,6; 1; 0,6; 0,4 МПа - (0,02; 0,025; 0,05%)
-100 ÷ 2500 кПа (2500; 1600; 1000; 600; 400; - 100)	- 0,1 МПа - (0,05%)
-1 ÷ 25 кгс/см2 (25; 16; 10; 6; 4; - 1)	2,5; 1,6; 1; 0,6; 0,4 МПа - (0,1; 0,15; 025; 0,4%)
-1 ÷ 25 кгс/см2 (25; 16; 10; 6; 4; - 1)	- 0,1 МПа – (025; 0,4%)
0 ÷ 2,5 МПа (2,5; 1,6; 1; 0,6; 0,4)	0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4
0 ÷ 2500 кПа (2500; 1600; 1000; 600; 400)
0 ÷ 25 кгс/см2 (25; 16; 10; 6; 4)
0 ÷ 16 МПа (16; 10; 6; 4; 2,5)	0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4
0 ÷ 16000 кПа (16000; 10000; 6000; 4000; 2500)
0 ÷ 160 кгс/см2 (160; 100; 60; 40; 25)
0 ÷ 60 МПа (60; 40; 25; 16; 10)	0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4	+ (кроме 60 МПа 0,02-0,025% и 100 МПа 0,02-0,05%)
0 ÷ 60000 кПа (60000; 40000; 25000; 16000; 10000)
0 ÷ 600 кгс/см2 (600; 400; 250; 160; 100)
0 ÷ 100 МПа (100; 70; 60; 40; 25)	0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4
0 ÷ 100000 кПа (100000; 70000; 60000; 40000; 25000)
0 ÷ 1000 кгс/см2 (1000; 700; 600; 400; 250)

Структура обозначения, пример заказа

МО-05М

И3

ДИ

16(2,5; 4; 6; 10; 16) МПа

0,25

Х1

(кисл.)

Кислородное исполнение

Климатическое исполнение: для 0,02-0,05% и ВПИ до 6 кПа: УХЛ3.1 (+18 ÷ +28 ºС) - Х0; для 0,1-0,4%: УХЛ3.1 (+5 ÷ +50 ºС) - Х1, УХЛ3.1 (-10 ÷ +70 ºС) - Х2, УХЛ3.1 (-30 ÷ +70 ºС) - Х3

Допускаемая приведенная погрешность: см. таблицу

ВПИ (поддиапазоны) манометра: см. таблицу

Избыточное давление (ДИ) или давление-разрежение (ДИВ)

Исполнение 3

Наименование прибора

Стандартный комплект поставки

Манометр цифровой
Паспорт
Элемент питания (литиевая батарейка)
Упаковка

Скачать документацию

МО-05М манометры цифровые. Паспорт. ГКМТ 410200.020-01 ПС

МО-05М исполнение 3 манометры цифровые. Габаритные размеры.
