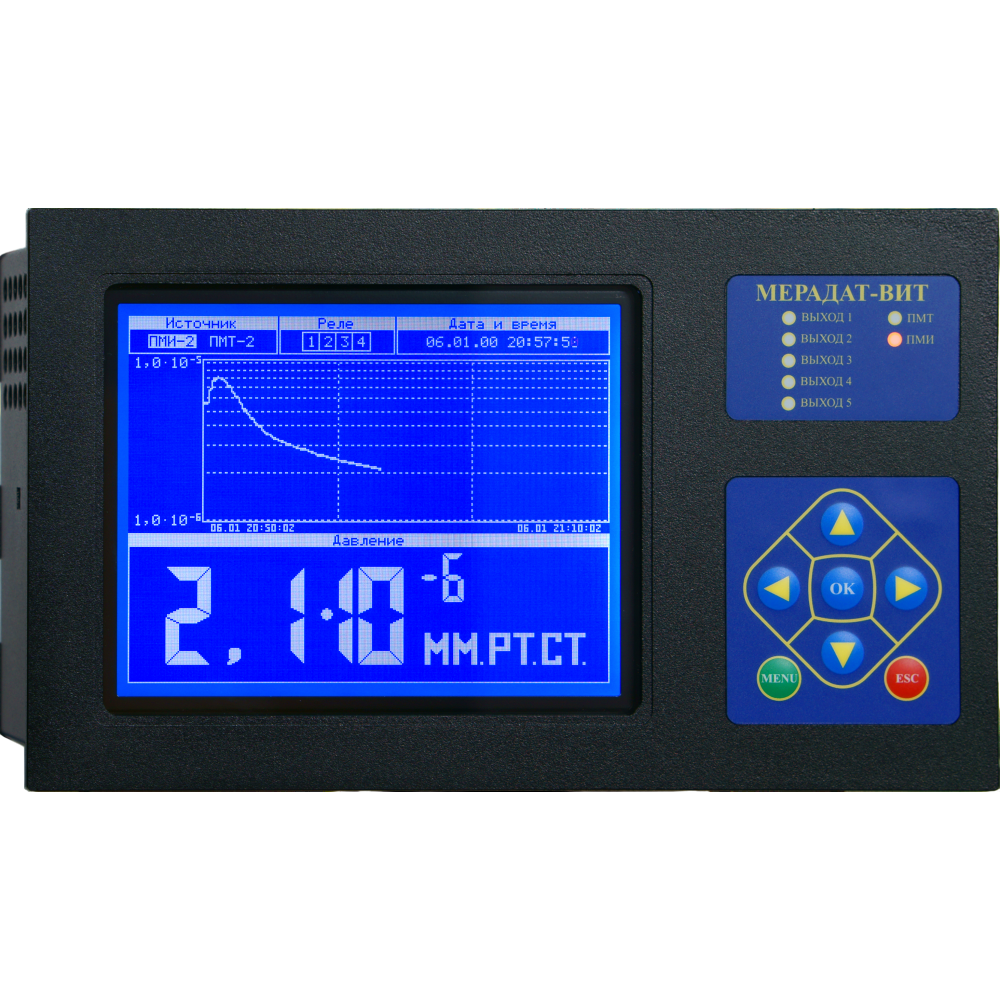

Мерадат-ВИТ19ИТ2 вакуумметр ионизационно-тепловой

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Релейный

Маркировка взрывозащиты: нет

Цена (без учета НДС): по запросу руб.

Заказать

Описание

Мерадат-ВИТ19ИТ2 вакуумметр ионизационно-тепловой предназначен для измерения и индикации давления сухого воздуха и азота в вакуумных системах лабораторного и промышленного назначения. Является рабочим средством измерения и внесен в Государственный реестр средств измерений под № 41616-09.

Работает с тепловыми преобразователями СК-ТП4, ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1) и ионизационными ПМИ-2 и ПМИ-10-2. Диапазон измерения давления зависит от подключенных первичных манометрических преобразователей.

Особенности вакуумметра Мерадат-ВИТ19ИТ2

Для работы с прибором используются комбинации датчиков: ПМТ-2 или ПМТ-4М или СК-ТП4 и ПМИ-2; ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2.
Включение ионизационного преобразователя может осуществляться вручную оператором или автоматически при достижении давления, безопасного для работы ионизационного преобразователя.
Оснащен четырьмя релейными выходами для сигнализации о достижении заданного давления, токовым аналоговым выходом.
Вывод давления в виде графика.
Индикация давления в паскалях или мм.рт.ст.
Цифровая фильтрация измеренного значения.
Настройка прибора кнопками на лицевой панели или через интерфейс RS-485.
Подключение к ПК через интерфейс RS-485
Сохранение настроек прибора при отключении питания.
Сохранение измеренных значений в энергонезависимом архиве.
Трансляция измеренного давления через токовый аналоговый выход.

Сферы применения вакуумметра Мерадат-ВИТ19ИТ2

Вакуумметр ионизационно-тепловой Мерадат-ВИТ19ИТ2 применяется в различных отраслях промышленности, таких как:

Производство вакуумных систем. Контроль и регулирование вакуума в технологических процессах с высокой точностью в диапазоне малого давления.
Электроника и полупроводники. Поддержание стабильного вакуума при производстве полупроводниковых пластин и микроэлектроники.
Лабораторные исследования. Измерение и поддержание вакуума в экспериментах и научных анализах, требующих высокой точности.
Медицинское оборудование. Контроль вакуума в системах аспирации и стерилизации медицинских инструментов.
Химическая промышленность. Регулирование и мониторинг вакуума в реакторах и процессах с газообразными и жидкими средами.
Пищевая промышленность. Управление вакуумом в упаковочных линиях для продления срока хранения продуктов.
Автомобильная промышленность. Контроль вакуума в системах тормозов и других вакуумных системах транспортных средств.
Энергетика. Мониторинг состояния вакуумных изоляций и оборудования в энергетических установках.

Технические характеристики

Питание:	230 В, 50±2 Гц
Потребляемая мощность:	30 ВА
Количество входов:	1 для теплового датчика и 1 для ионизационного датчика
Выход релейный:	5 (3A/ ~220В)
Настраиваемый токовый аналоговый выход:	0-5 мА, 0-20 мА, 4-20 мА
Тип индикации:	Графический ЖК дисплей
Интерфейс RS-485:	Modbus(ASCII/RTU)
Архивная память:	4 Мб
Поддержка датчиков:	СК-ТП4, ПМТ-2, ПМТ-4М, ПМТ-6-3, (ПМТ-6-3М-1), ПМИ-2, ПМИ-10-2
Диапазон измерения давления:	С ПМТ-2/СК-ТП4 и ПМИ-2: 1,0∙10-7 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2: 1,0∙10-5– 750 мм.рт.ст.;
Рабочий диапазон давления:	С ПМТ-2/СК-ТП4 и ПМИ-2: 1,0∙10-7 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2: 1,0∙10-5– 750 мм.рт.ст.;
Тип монтажа корпуса:	щитовой
Габаритные размеры:	230 х 135 х 110 мм
Масса:	не более 2,5 кг
Условия эксплуатации:	Температура: 10 – 40 °С, Относительная влажность воздуха: до 75%

Стандартный комплект поставки

Измерительный блок основной.
Скобы крепежные.
Руководство по эксплуатации.
Упаковочная коробка.

Дополнительная комплектация, опции

Первичный преобразователь.

Скачать документацию

Мерадат-ВИТ19ИТ2 вакуумметр ионизационно-тепловой. Руководство по эксплуатации.
