ПКД-1105 приборы контроля давления цифровые

Скачать PDF

Вид давления: Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 0-5 мА, Токовый 4-20 мА

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Приборы контроля ПКД-1105 предназначены для измерения малого давления или разрежения неагрессивных газов, преобразования их в унифицированные сигналы постоянного тока, цифровой индикации значения давления, сигнализации выхода давления за пределы заданных значений (уставок). Устройства применяются для измерения давлений газов в различных отраслях промышленности, в том числе в ЖКХ для оснащения котельных и т.п.

Особенности ПКД-1105

ПКД-1105 имеют три основные модификации:

  • ПКД-1105Н - напоромер для измерения избыточного давления.
  • ПКД-1105Т - тягомер для измерения разрежения (вакуума).
  • ПКД-1105ТН - тягонапоромер для измерения избыточного давления и разрежения.

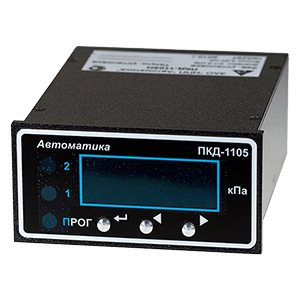

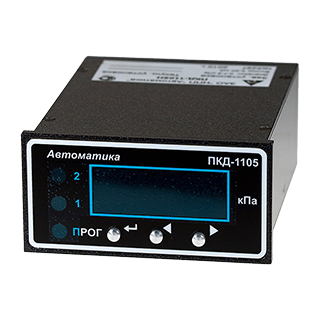

Конструктивно ПКД-1105 выпускаются в двух исполнениях – корпус для щитового или навесного монтажа. Данные устройства программируемые - оператор при помощи трёхкнопочной клавиатуры и цифрового индикатора выбирает (измеряет):

  • Диапазон изменения входного сигнала.
  • Диапазон изменения выходного сигнала (тока).
  • Установка нуля.
  • Настройка режим срабатывания выходных реле для обеспечения работы в режиме двух-или трехпозиционного регулятора.

Номер в Государственном реестре средств измерения Российской Федерации (ГРСИ РФ): 42634-09.

Технические характеристики

Диапазон измерений (Пределы уставок) ПКД-1105Н: 0...0,25; 0...0,5; 0...1; 0...2,5; 0...5; 0...7,5 кПа
ПКД-1105Т: 0...-0,25; 0...-0,5; 0...-1; 0...-2,5; 0...-5; 0...-7,5 кПа
ПКД-1105ТН: -0,125...0,125; -0,25...0,25; -0,5...0,5; -1...1; -2,5...2,5; -4...4; -7,5...7,5 кПа
Основная погрешность ±2,5% или ±1,5%
Температурная погрешность

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10°С в пределах рабочих температур не превышает ±1,0%

Материалы изготовления Корпус - дюралюминий с полимерным покрытием
Климатическое исполнение (диапазон рабочих температур) УХЛ4.2
Питание ~ 220 В
Принцип действия Тензометрический
Габаритные размеры 48х96х118 мм
Вес 0,6 кг

Структура обозначения, пример заказа

ПКД-1105
0...250
КР
УФ
05

Аналоговый выходной сигнал:
05 - (0...5) мА
42 - (4...20) мА

Подключение к процессу:
УФ - универсальный фитинг под медную трубку (внешний диаметр d = 4 / 6 / 8 мм)
БС - штуцер под ПВХ трубку 6/4 быстросъёмный
НГ - штуцер под ПВХ трубку 6/4 с накидной гайкой

Цвет индикатора:
КР - индикатор красного цвета
ЗЛ - индикатор зелёного цвета

Установленный на предприятии-изготовителе диапазон измерений (начало и конец диапазона измерений), Па

Модель:
Н (напоромер)
Т (тягомер)
ТН (напоро тягомер)

Наименование прибора

Варианты исполнений

По измеряемому давлению:

  • ПКД-1105Н - измерение избыточного давления - напоромер.
  • ПКД-1105Т - измерение разрежения (вакуума) – тягомер.
  • ПКД-1105ТН - измерение избыточного давления и разрежения - тягонапоромер.

По диапазону выходного сигнала:

  • ПКД-1105.х.05 - диапазон (0…5) мА.
  • ПКД-1105.х..42 - диапазон (4…20) мА.

Стандартный комплект поставки

  • ПКД-1105.
  • Руководство по эксплуатации.
  • Паспорт.

Скачать документацию

ПКД-1105 приборы контроля давления цифровые. Руководство эксплуатации.
