ПКД-1115 приборы контроля давления цифровые с двух- или трёхпозиционным регулятором

Скачать PDF

Вид давления: Избыточное давление, Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: RS-232, RS-485, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

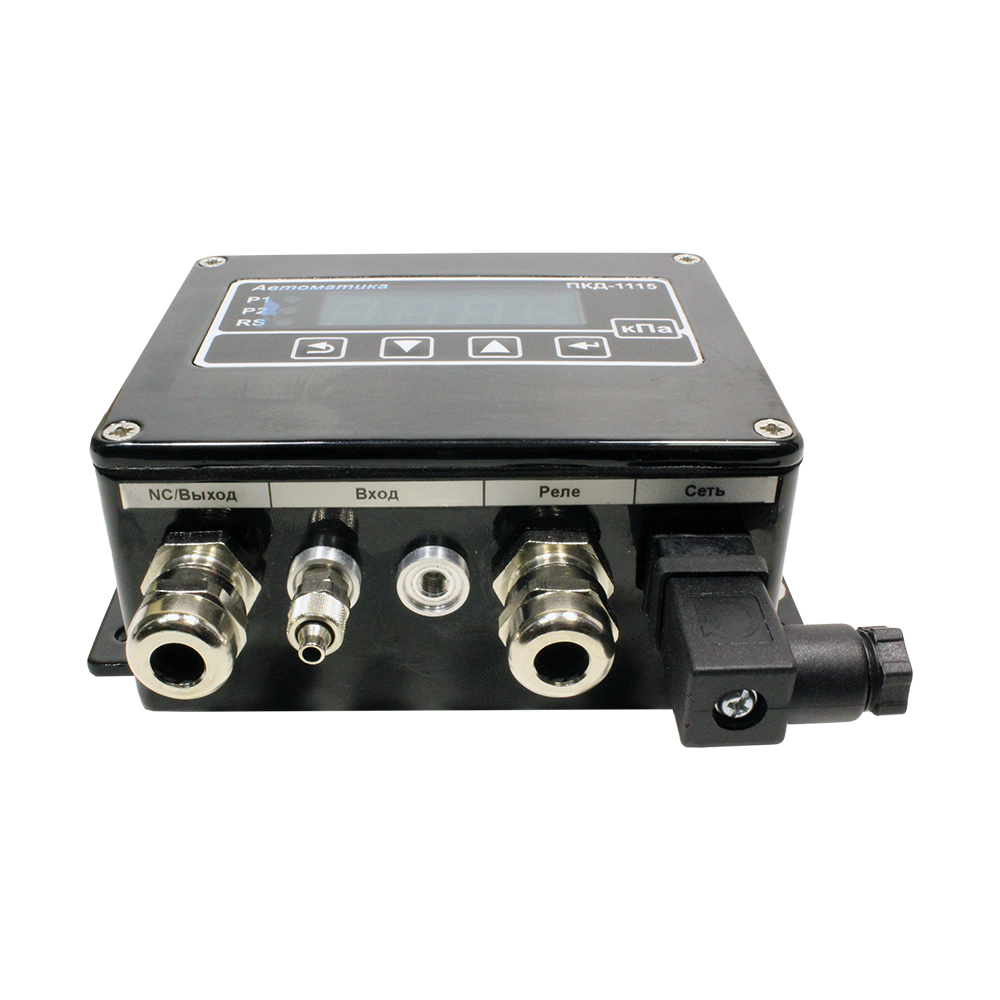

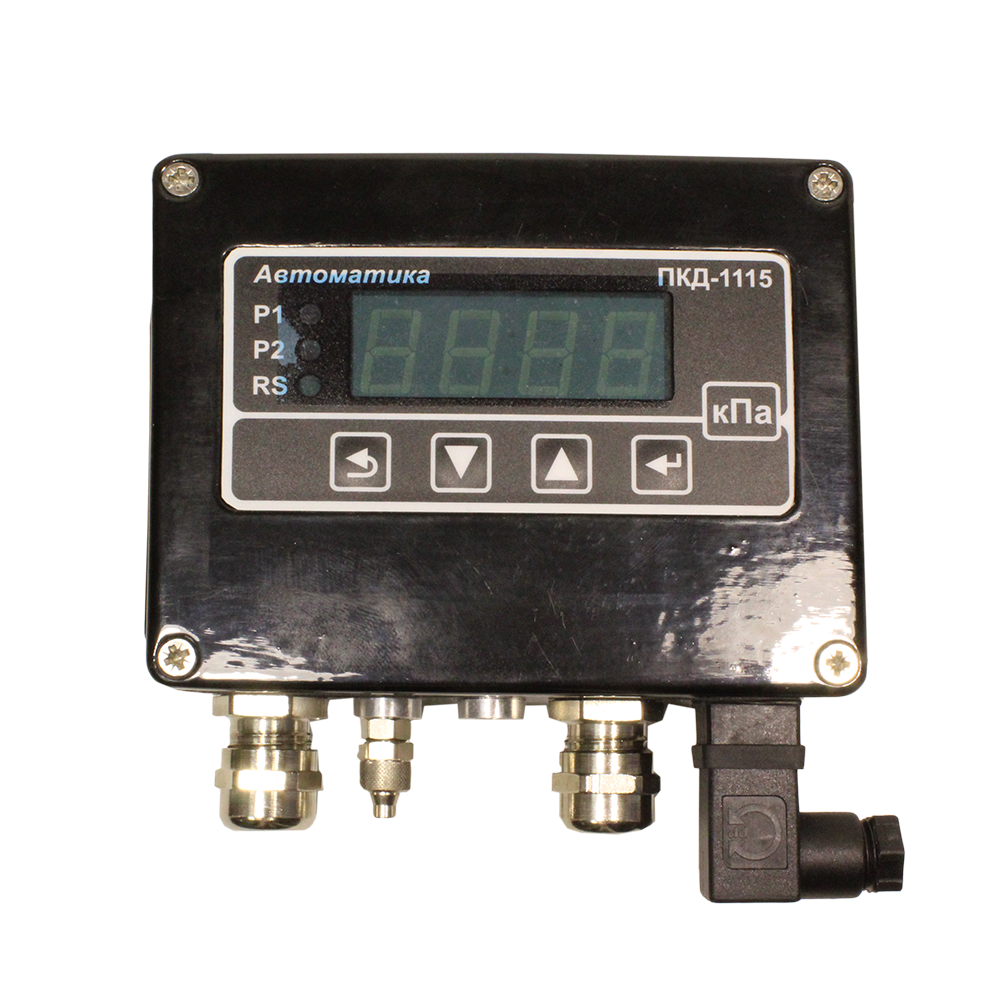

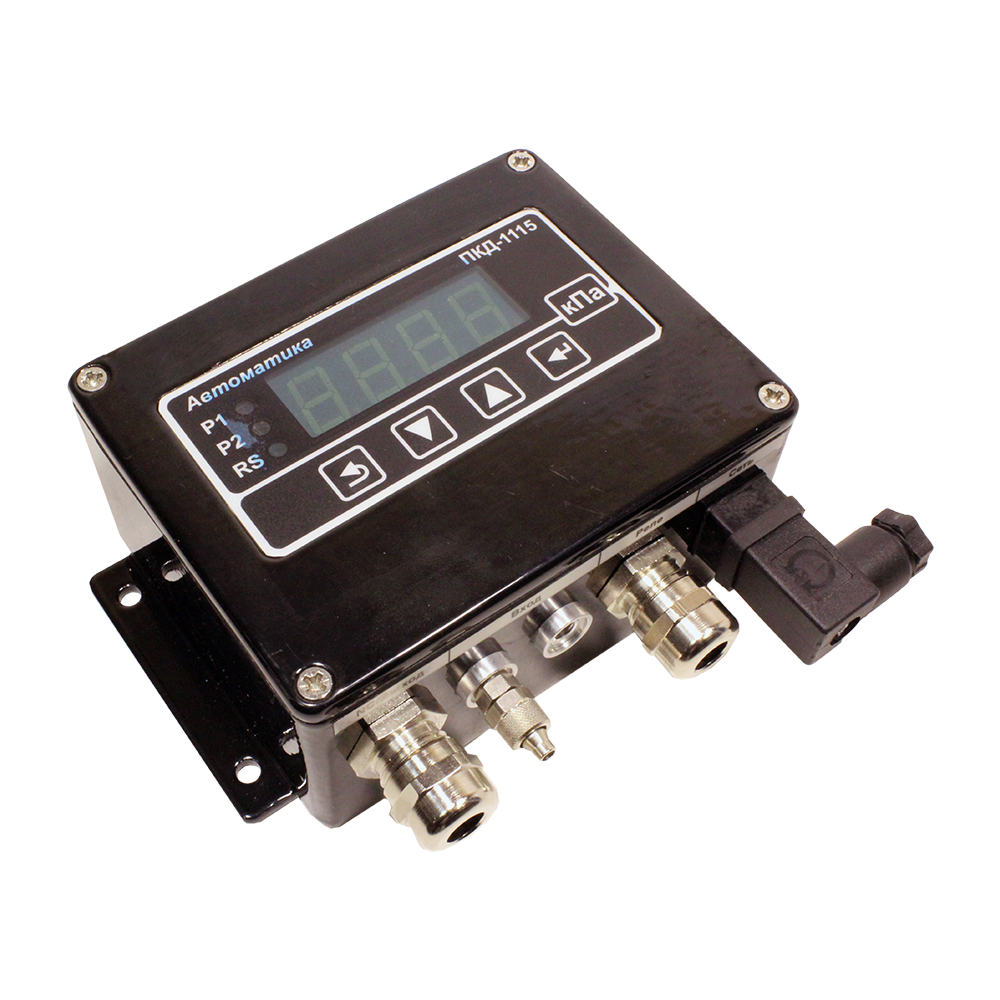

ПКД-1115 представляет собой устройство для измерения давления неагрессивных газов. Прибор может изготавливаться в качестве напоромера (ПКД-1115.И), тягомера (ПКД-1115.В), тягонапоромера (ПКД-1115.ТН) или для измерения дифференциального давления (ПКД-1115.Д).

ПДК-1115 имеет встроенный цифровой дисплей для индикации данных, а также осуществляет преобразование полученных данных в аналоговый сигнал постоянного тока. При выходе измеряемого параметра за пределы заданных значений выдает сигнализацию, а также способен передавать данные в локальную сеть Modbus.

Конструкция ПКД-1115

Реле давления ПКД-1115 представляет собой микроконтроллерное устройство. Один микроконтроллер обрабатывает аналоговые сигналы, обеспечивая аналого-цифровое и цифро-аналоговое преобразование, линеаризацию и коррекцию характеристики датчика. Второй микроконтроллер обрабатывает дискретные сигналы, обеспечивая управление клавиатурой, индикаторами, дискретными выходами и обменом данными по локальной сети.

Программируемые режимы работы дискретных выходов позволяют использовать их для сигнализации превышения уставок, а также для двух- или трёхпозиционного регулирования. Также пользователь может выбирать (изменять):

  • Диапазон изменения входного сигнала.
  • Диапазон изменения выходного сигнала (тока).
  • Установку нуля.
  • Восстанавливать заводские настройки после несанкционированного вмешательства.
  • Настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух- или трехпозиционного регулятора.

Особенности ПКД-1115:

  • Результаты измерения практически не зависят от изменения температуры.
  • Линеаризация характеристики датчика давления возможна в 11 точках.
  • Программирование устройства имеет защиту от несанкционированного вмешательства (доступ по паролю).
  • Цифровой интерфейс RS232 или RS485.
  • Исполнение приборов для щитового и настенного монтажа.

Технические характеристики

Диапазон измерений (Пределы уставок) ПКД-1115.И (напоромер): от (0...0,16) до (0...250) кПа
ПКД-1115.В (тягомер): от (0...-0,16) до (0...-60) кПа
ПКД-1115.ТН (тягонапоромер): от (±0,16) до (±10,0) кПа
ПКД-1115.Д (дифференциальный): от (-0,16...0,16) до (-10...10) кПа
Основная погрешность ±2,5 %, ±1,5 %, ±0,5 % (по заказу ±0,25 %)
Температурная погрешность

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10°С в пределах рабочих температур не превышает ±0,25%

Материалы изготовления Корпус - дюралюминий с полимерным покрытием
Климатическое исполнение (диапазон рабочих температур) УХЛ4.2
Исполнение по степени защиты IP54
Питание = 24 В, ~ 220 В
Принцип действия Тензометрический
Габаритные размеры Щитовое исполнение - 48х96х138 мм
Настенное исполнение - 140х126х56 мм
Вес 0,5 кг

Структура обозначения, пример заказа

ПКД-1115
.В-1
.НГ
.05
.RS485
.КР
.220
.Щ48

Тип корпуса:
Щ48 - щитовой (48х96) мм
Н - настенный

Напряжение питания:
220 - (90 ...250) В переменного тока (47...63) Гц
24 - (18 ...36) В постоянного тока

Цвет индикации:
КР - красный
ЗЛ - зеленый

Интерфейс:
RS232
RS485

Дискретный выходной сигнал:
Р - два электромагнитных реле
Т - два твердотельных реле (оптореле)
О - две оптопары транзисторных
С - две оптопары симисторных
обозначение отсутствует - нет

Аналоговый выходной сигнал:
05 - 0...5 мА
020 - 0...20 мА
420 - 4...20 мА
обозначение отсутствует - нет

Входной штуцер:
НГ - с накидной гайкой под трубку 6/4
БМ - быстросъёмный под трубку d = 6
УФ - с универсальным фитингом под медную трубку d = 6

Диапазон входного сигнала и предел измерения датчика (см. таблицу "Варианты исполнений")

Наименование датчика

Варианты исполнений

Модификация прибора

Диапазоны измерения, кПа (стандартные)

Пределы измерения датчика, кПа

Измеритель избыточного давления (напоромер)

ПКД-1115.И-1

0...1; 0...0,6; 0...0,4;

0...0,25*; 0...0,16*

0...1

ПКД-1115.И-7

0...6; 0...4;

0...2,5*; 0...1,6*

0...7

ПКД-1115.И-10

0...10; 0...6; 0...4;

0...2,5*

0...10

ПКД-1115.И-40

0...40; 0...25; 0...16

0...40

ПКД-1115.И-100

0...100; 0...60; 0...40

0...100

ПКД-1115.И-250

0...250; 0...160; 0...100

0...250

Измеритель разрежения (тягомер)

ПКД-1115.В-1

0...-1; 0...-0,6; 0...-0,4;

0...-0,25*; 0...-0,16*

-1...0

ПКД-1115.В-7

0...-6; 0...-4;

0...-2,5*; 0...-1,6*

-7...0

ПКД-1115.В-10

0...-10; 0...-6; 0...-4;

0...-2,5*

-10...0

ПКД-1115.В-40

0...-40; 0...-25; 0...-16

-40...0

ПКД-1115.В-60

0...-60; 0...-40; 0...-25

-60...0

Измеритель дифференциального давления

ПКД-1115.Д-1

±1; ±0,6; ±0,4; ±0,25*; ±0,16*

-1...+1

ПКД-1115.Д-7

±6; ±4; ±2,5;

±1,6*

-7...+7

ПКД-1115.Д-10

±10; ±6; ±4;

±2,5*

-10...+10

Тягонапоромер

ПКД-1115.ТН-1

-1...1; -0,6...0,6; -0,4...0,4;

-0,25...0,25*; -0,16...0,16*

-1...+1

ПКД-1115.ТН-7

-7,5...7,5; -6...6; -4...4;

-2,5...2,5*; -1,6...1,6*

-7...+7

ПКД-1115.ТН-10

-10...10; -7,5...7,5; -6...6;

-4...4*; -2,5...2,5*

-10...+10

Стандартный комплект поставки

  • Прибор контроля давления ПКД-1115.
  • Руководство по эксплуатации.
  • Коммуникационный интерфейс. Руководство по применению (РП, при наличии интерфейса).
  • Паспорт.

Скачать документацию

ПКД-1115 приборы контроля давления цифровые с двух- или трёхпозиционным регулятором. Руководство эксплуатации.
