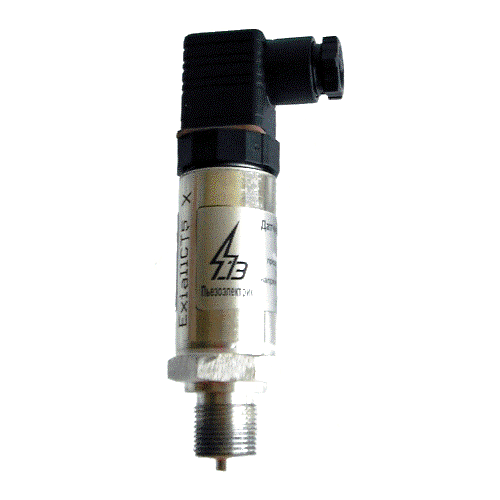

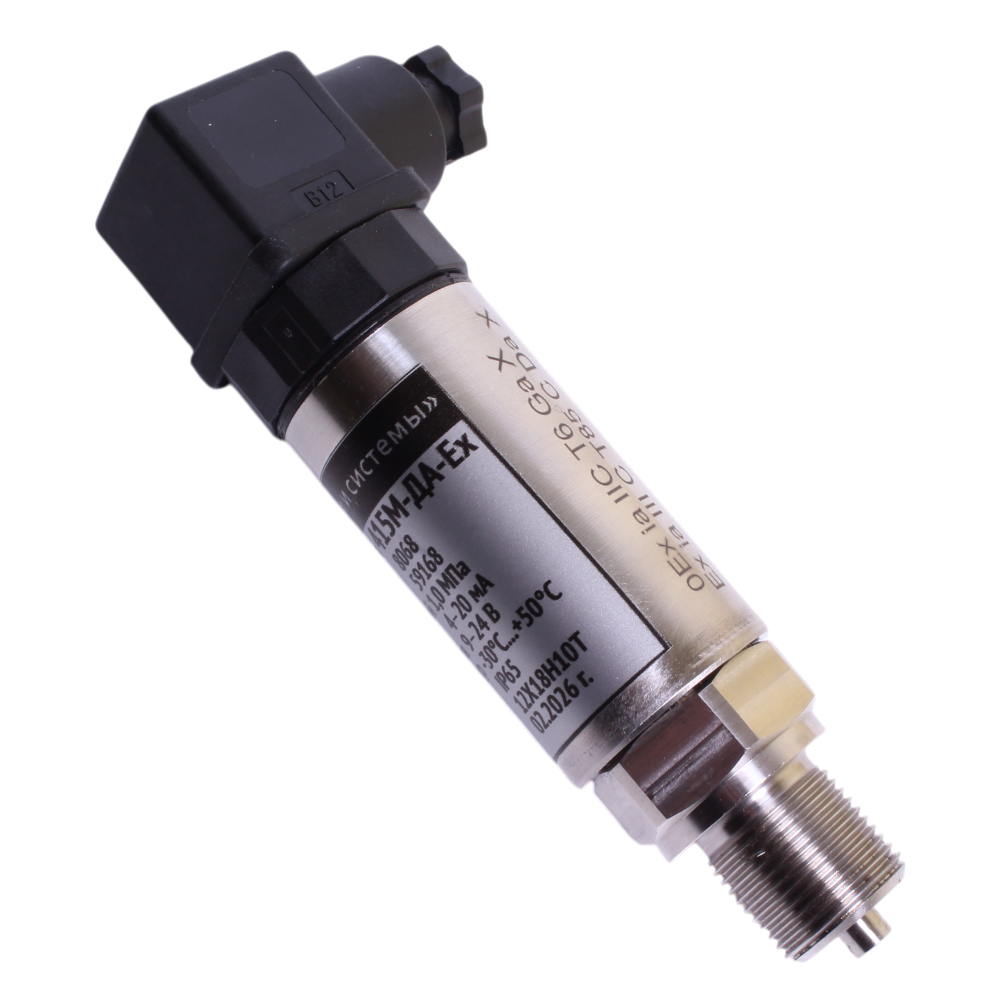

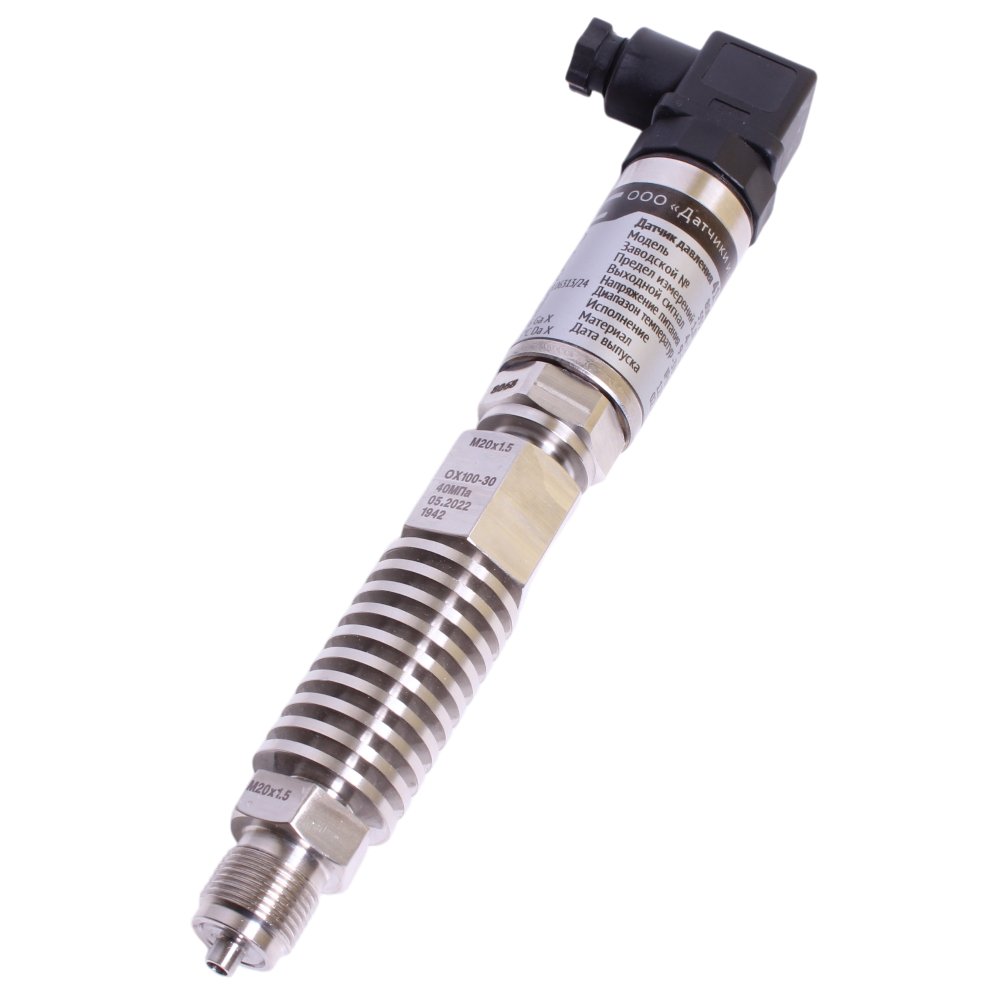

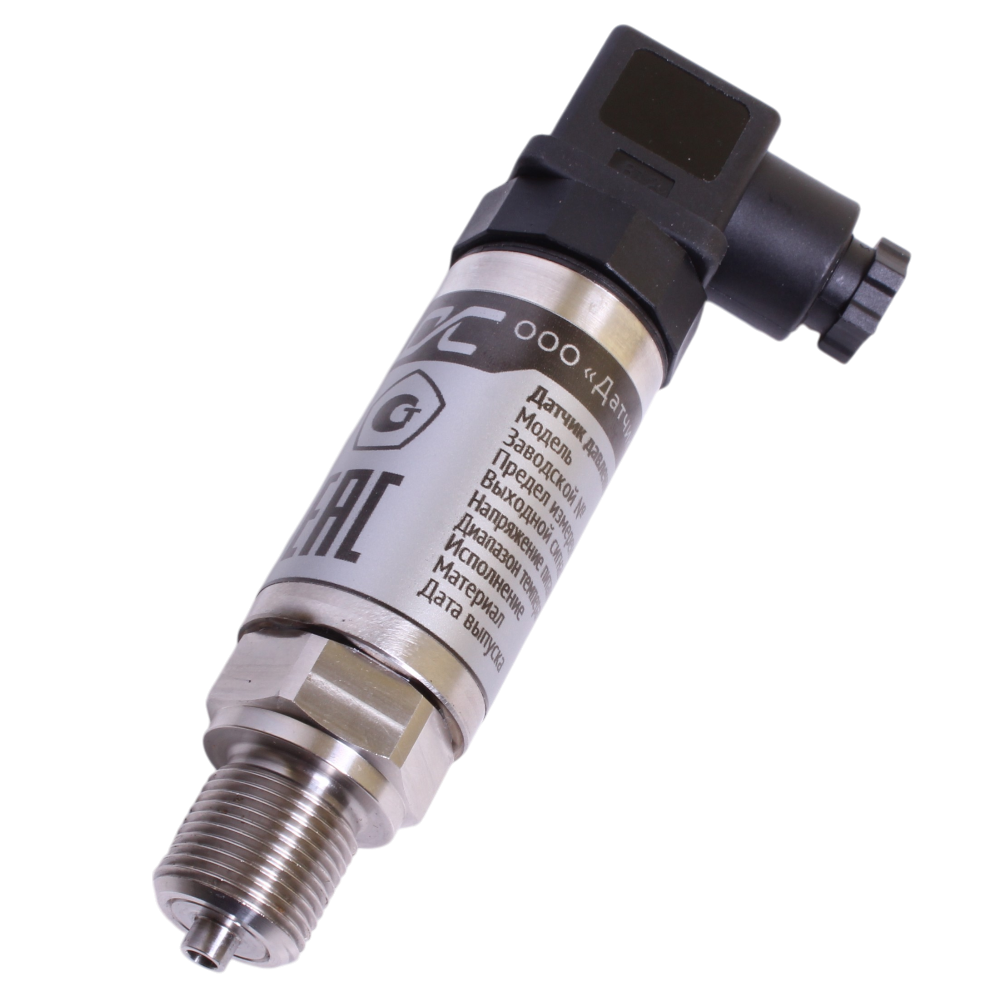

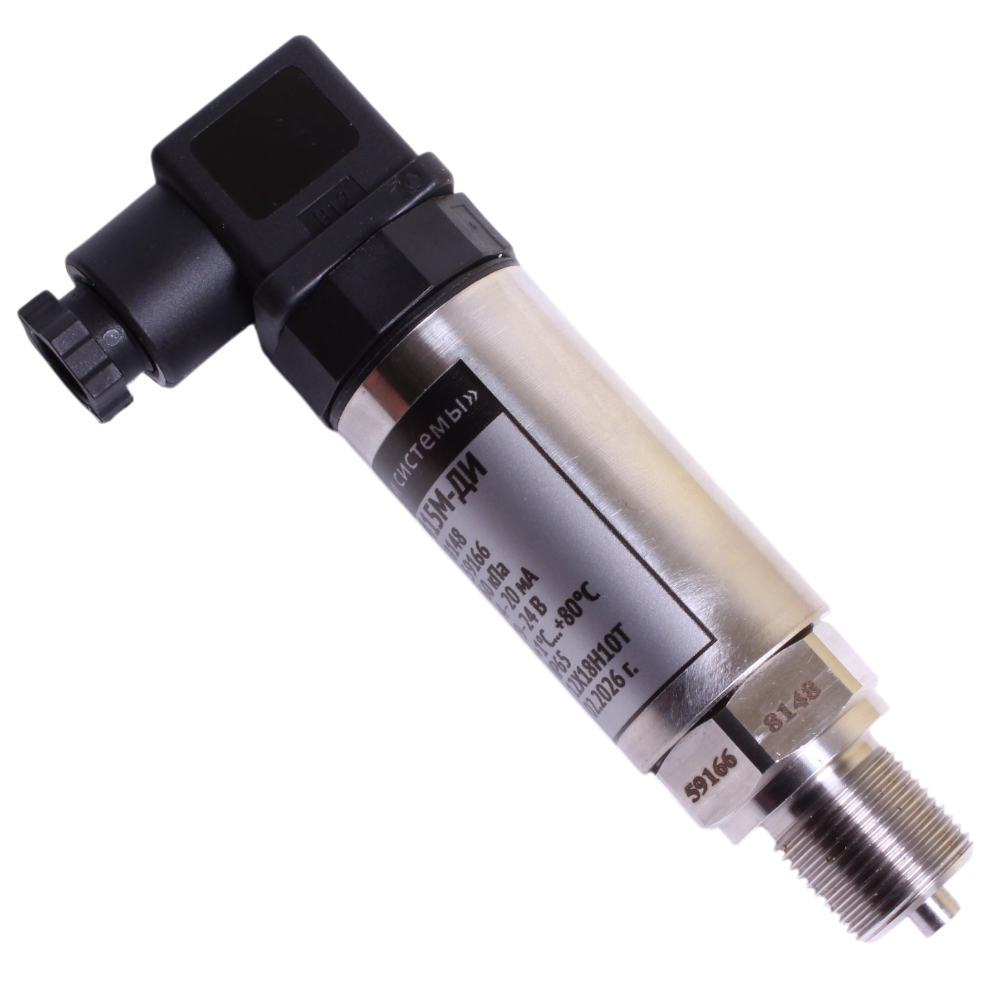

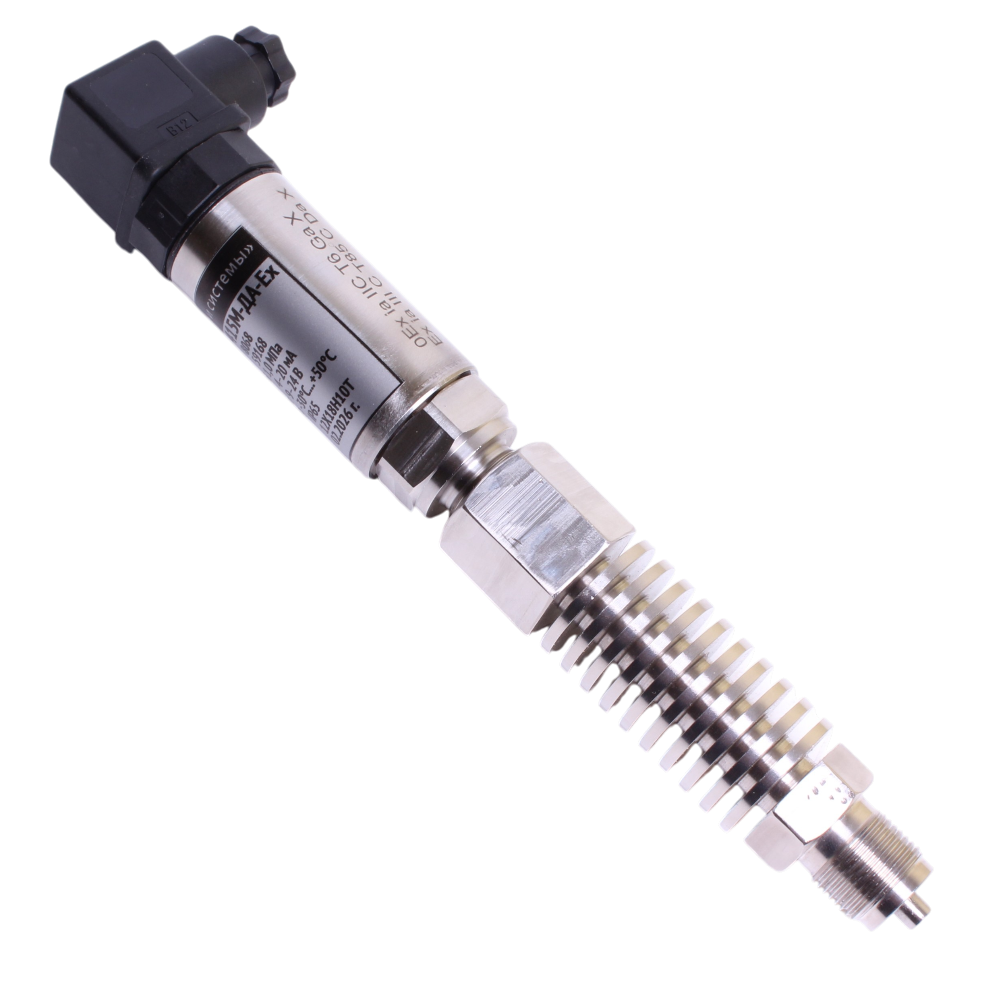

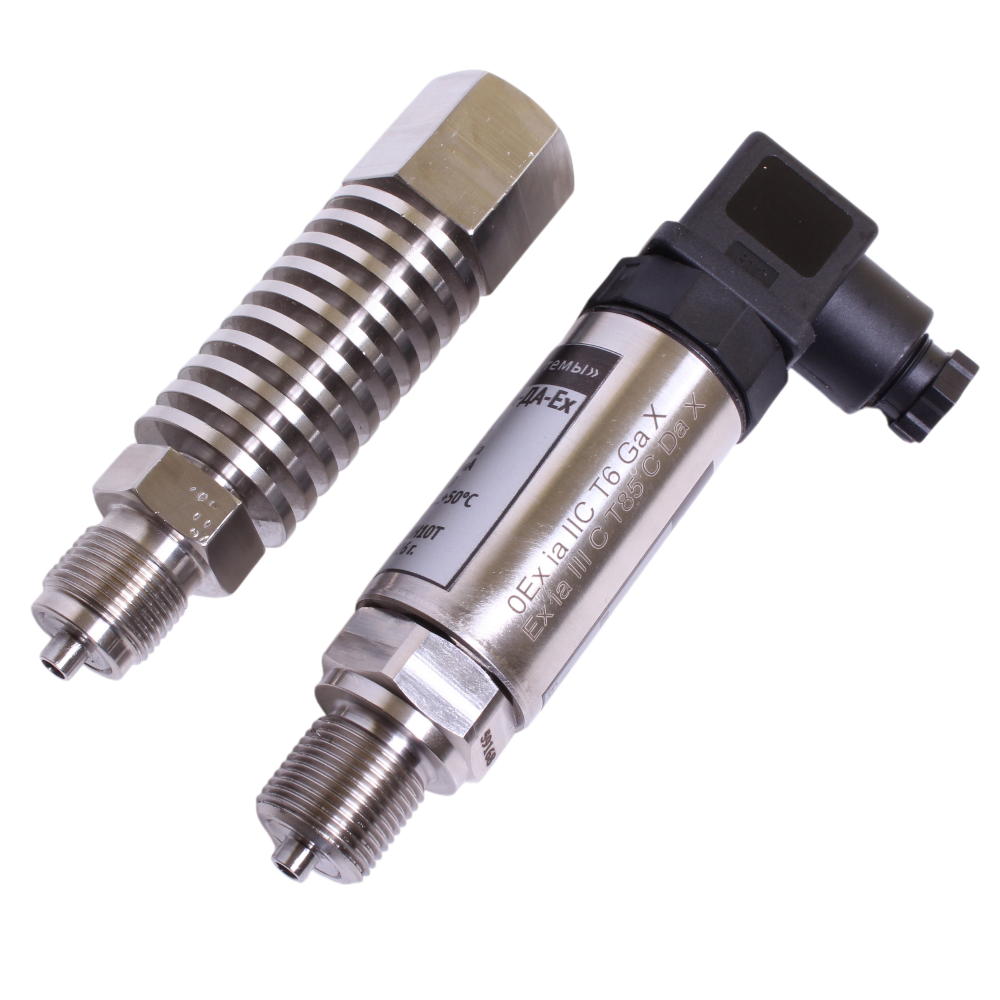

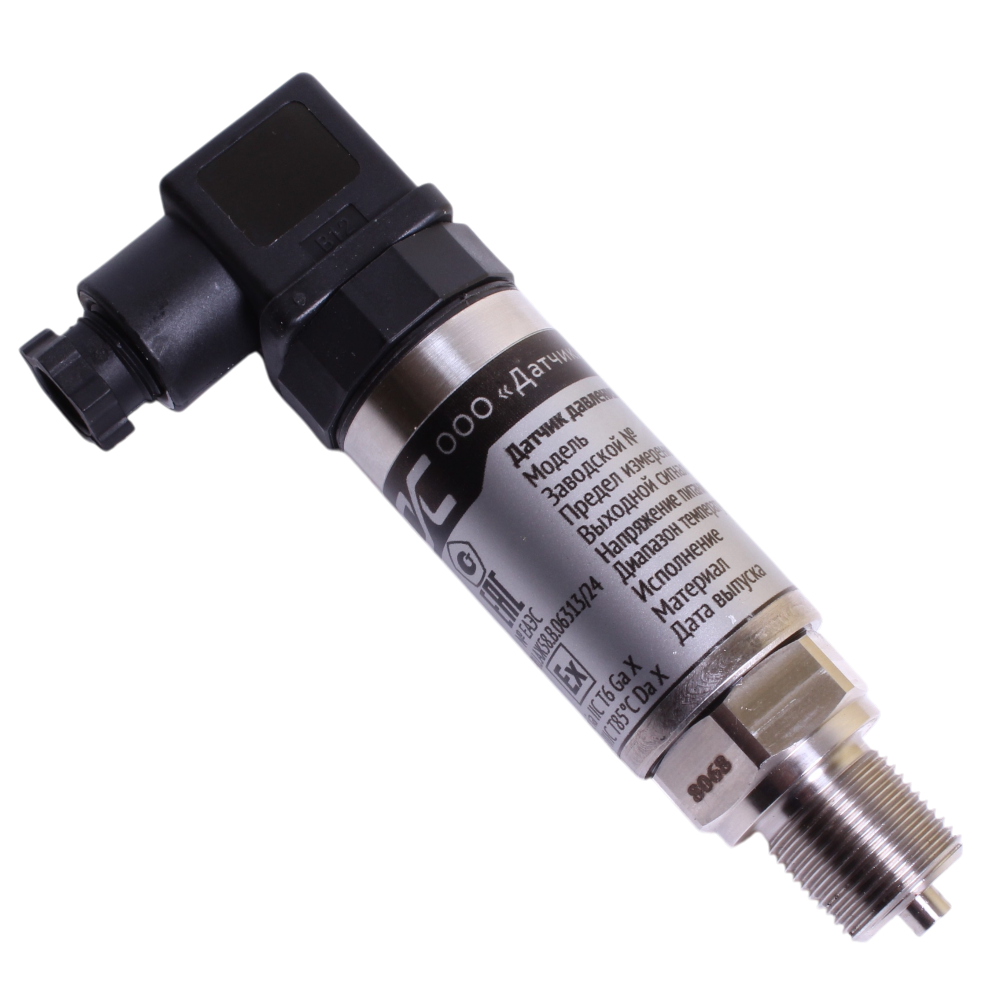

415М датчики давления малогабаритные однопредельные модели 8ХХ8

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление, Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Пар

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-5 мА, Токовый 4-20 мА

Присоединение к процессу: G1/2, G3/4, М20х1,5, М27х1,5

Маркировка взрывозащиты: 1ExiaIICT5, 1ExibIICT5

Цена (без учета НДС): По запросу руб.

Описание

Датчики давления 415М модели 8ХХ8 предназначены для непрерывного преобразования измеряемого давления в токовый выходной сигнал или напряжение. Устройства, в зависимости от выбранной модели, работают с избыточным давлением (-ДИ), разрежением (-ДВ), давлением-разрежением (-ДИВ) и абсолютным давлением (-ДА). Используются в системах автоматического контроля, регулирования и управления технологическими процессами в сфере промышленности и ЖКХ.

Датчики 415М модели 8ХХ8 выпускаются в общепромышленном и взрывозащищенном исполнении.

Устройство датчиков 415М (8ХХ8)

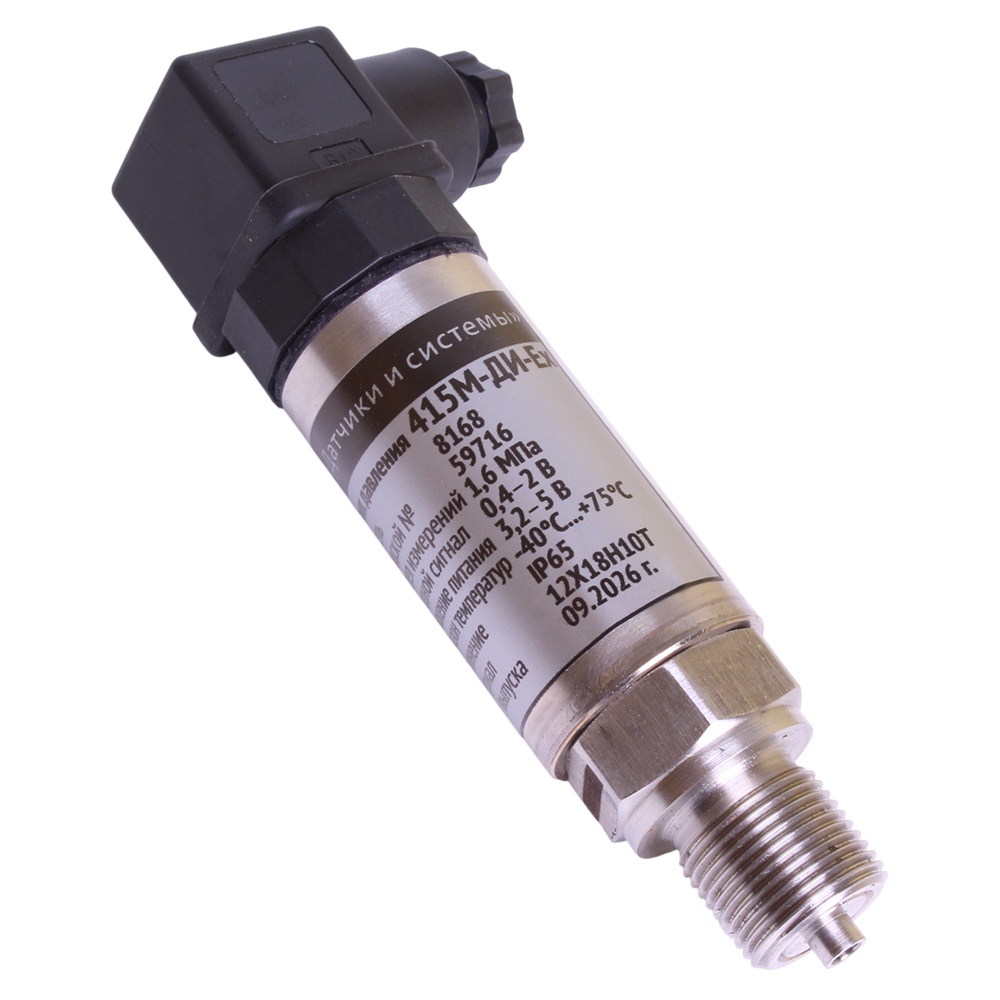

Датчики давления 415М модели 8ХХ8 – это недорогие (с аналоговым электронным блоком) однопредельные малогабаритные датчики в корпусе из нержавеющей стали с удобным разъемом. Имеют аналоговый электронный блок работающий на один из выходных сигналов: тока 0-5 мА; 4-20 мА или напряжения 0,4-2 В; 0-5 В; 0-10 В. Подключение преобразователей давления 8ХХ8 осуществляется к внешнему разъему или встроенному кабелю.

Преимущества датчиков 415М (8ХХ8):

  • Компактность.
  • Корпус выполнен из прочной нержавеющей стали.
  • Стабильность характеристик сохраняется при любых эксплуатационных условий (допустимых технической документацией).
  • Разъемы Hirschmann (Хиршманн).
  • Незначительное потребление электроэнергии.
  • Время работы от литиевой батареи достигает трех лет (для датчиков с выходным сигналом 0,4-2 В).

Технические характеристики

Диапазон измерений (Пределы уставок) Избыточное давление: от 2,5 кПа до 16 МПа
Абсолютное давление: от 25 кПа до 250 кПа
Разрежение: от -2,5 кПа до -100 кПа
Давление-разрежение: от ±5 кПа до минус 0,1-2,4 МПа
Основная погрешность ±0,5%; ±0,15%; ±0,25%
Температура контролируемой среды -40...+80 °С
Материалы изготовления Сталь 12Х18Н10Т; Специальные марки резин и медь по ГОСТ 859
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65, IP68
Питание = 12 В, = 24 В
Габаритные размеры 120х36х42 мм
Вес 30 г

Структура обозначения, пример заказа

415М
-ДИ
-Ex
-8158
-0,25
0,4 Па
-420
-Т4
-Р4
-М20

Присоединительный размер. Выбирается из ряда: М20х1,5; М27х1,5; G3/4”, G1/2”.
По умолчанию – М20х1,5

Код электрического соединителя

Код климатического исполнения

Код выходного сигнала

Верхний предел измерений и единицы измерений

Предел основной допускаемой погрешности: 0,15%; 0,25%; 0,5%

Модель, зависит от вида измеряемого давления и предела измерения датчика

Код исполнения:
Ex - взрывозащищенное;
для обыкновенного код не указывается.

Измеряемый параметр

Модель

Варианты исполнений

Подробные параметры существующих моделей датчиков давления маркировки 415М (8ХХ8), расшифровка кодов для заказа и другая дополнительная информация указана в руководстве по эксплуатации.

Стандартный комплект поставки

  • Датчик 415М 8ХХ8.
  • Кабельная часть разъема (при исполнении с разъемом).
  • Комплект монтажных частей (по заказу).
  • Паспорт.
  • Руководство по эксплуатации.
  • Инструкция по настройке.
