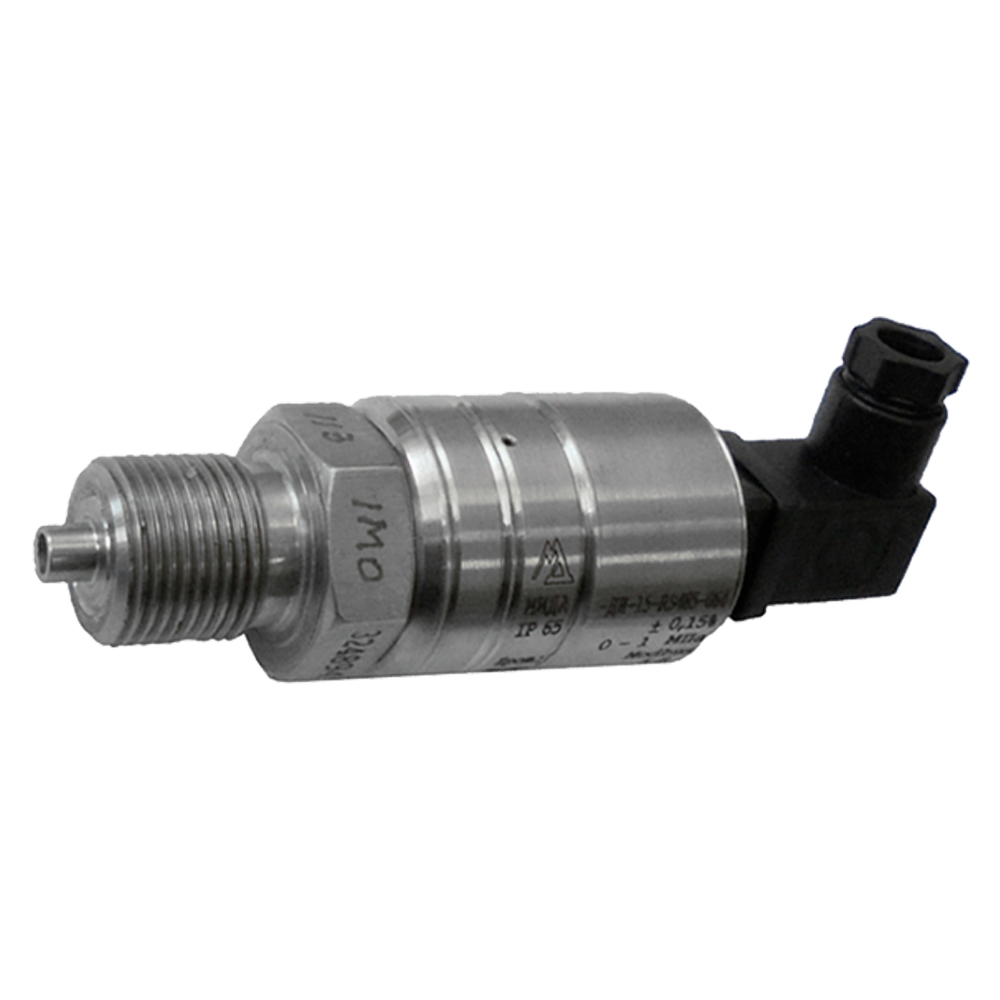

МИДА-ДА-15 датчики абсолютного давления высокоточные

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-4,5 В, Токовый 4-20 мА

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

МИДА-ДА-15 - это высокоточные датчики, используемые для преобразования показателей абсолютного давления (ДА) в выходной сигнал постоянного тока или напряжения. Предназначены для контроля давления жидкостей и газов, применяются в составе систем контроля и управления технологическими процессами.

МИДА-ДА-15 подходят для различных сфер промышленности и коммунального хозяйства, а также в энергетике, транспортных службах, в том числе на газораспределительных пунктах (ГРП), а также в автоматизированных системах коммерческого учета расхода природного газа.

Особенности датчиков абсолютного давления МИДА-ДА-15:

  • МИДА-ДА-15-01 (датчики с выходным сигналом в виде постоянного тока 4-20 мА) и МИДА-ДА-15-051,-052 (датчики с выходным сигналом в виде напряжения постоянного тока) имеют корректоры НУЛЯ и МАКСИМУМА.
  • МИДА-ДА-15-055 и МИДА-ДА-15-057 (датчики с выходным сигналом в виде напряжения постоянного тока). Имеют пропорциональную зависимость выходного сигнала от напряжения питания. Не имеют корректоров НУЛЯ и МАКСИМУМА.
  • МИДА-ДА-15-058 и МИДА-ДА-15-59 (датчики с выходным сигналом в виде напряжения постоянного тока) имеют пропорциональную зависимость выходного сигнала от напряжения питания и корректоры НУЛЯ и МАКСИМУМА.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,04…0-10 (0,1-1,0 - только для датчиков с цифровым выходным сигналом)
Основная погрешность ±0,15%; ±0,25%; ±0,5%
Допустимая перегрузка (Перегрузочное давление) До 1,5хВПИ (кратковременно до 15 мин.), для ВПИ не более 25 МПа

До 1,25хВПИ, для ВПИ от 40 до 160 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды -40...+80°С
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65
Тип электроподключения Соединитель DIN C
Принцип действия Тензометрический
Вес 0,25 кг

Структура обозначения, пример заказа

МИДА-ДА-15
IP65
0,5
0
1
МПа
051
М20
DIN C

Вид электрического подключения

Код присоединительного штуцера

Код выходного сигнала (линии):
01 - 4-20 мА (2-проводная)
051, 055, 058 - 0,4-2,0 В
052, 057, 059 - 0,5-4,5 В

Единицы измерения

Верхний предел измерения

Нижний предел измерения

Приведенная погрешность

Степень защиты оболочки

Сокращенное наименование датчика, измеряемый параметр

Стандартный комплект поставки

  • Датчик давления МИДА-ДА-15.
  • Руководство по эксплуатации.
  • Паспорт.
  • Соединитель DIN С (комплект).
  • Кольцо (уплотнительная паронитовая прокладка).

Дополнительная комплектация, опции

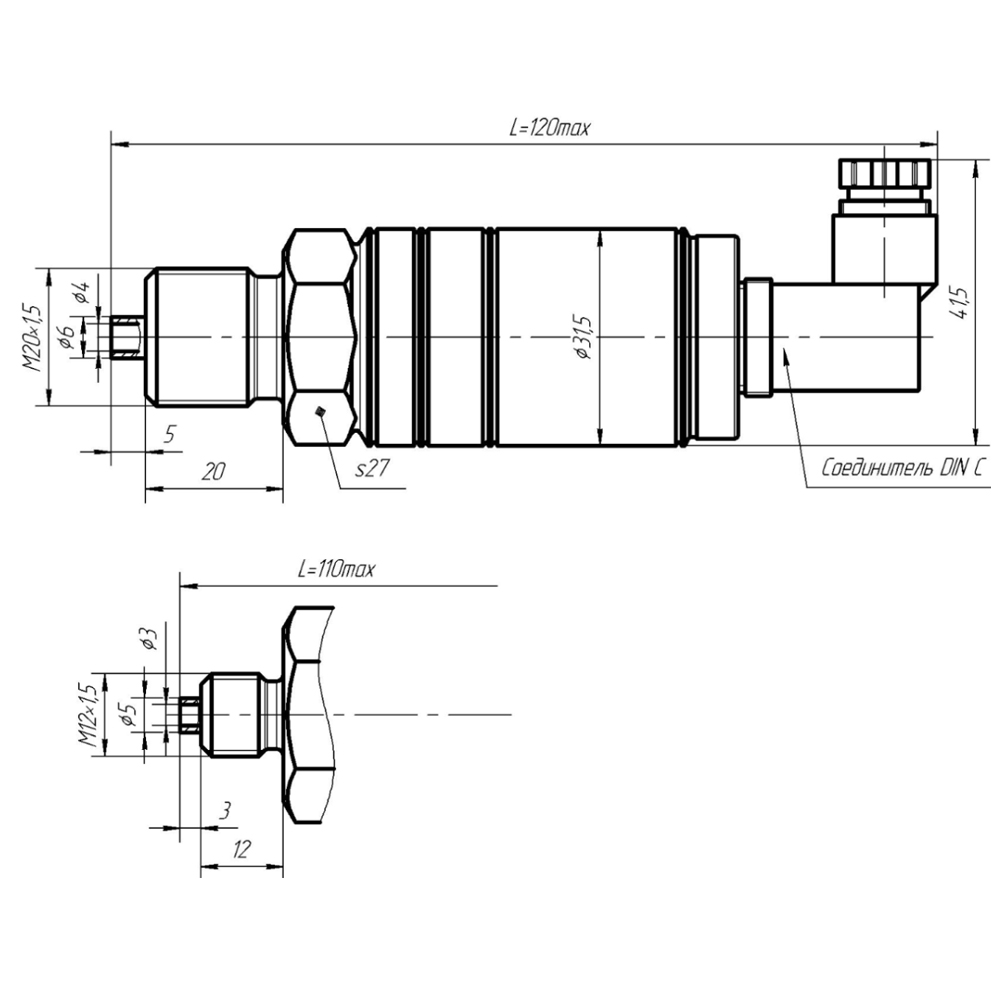

Габаритные чертежи МИДА-ДА-15

мида-да-15 габаритные размеры

Датчики МИДА-ДА-15, МИДА-ДА-15-Ех, МИДА-ДИ-15, МИДА-ДИ-15-Ех с выходным сигналом в виде напряжения постоянного тока и наличием пропорциональной зависимости от напряжения питания (код сигнала 055, 057), а также датчиков с цифровым выходным сигналом (код сигнала 061-064)

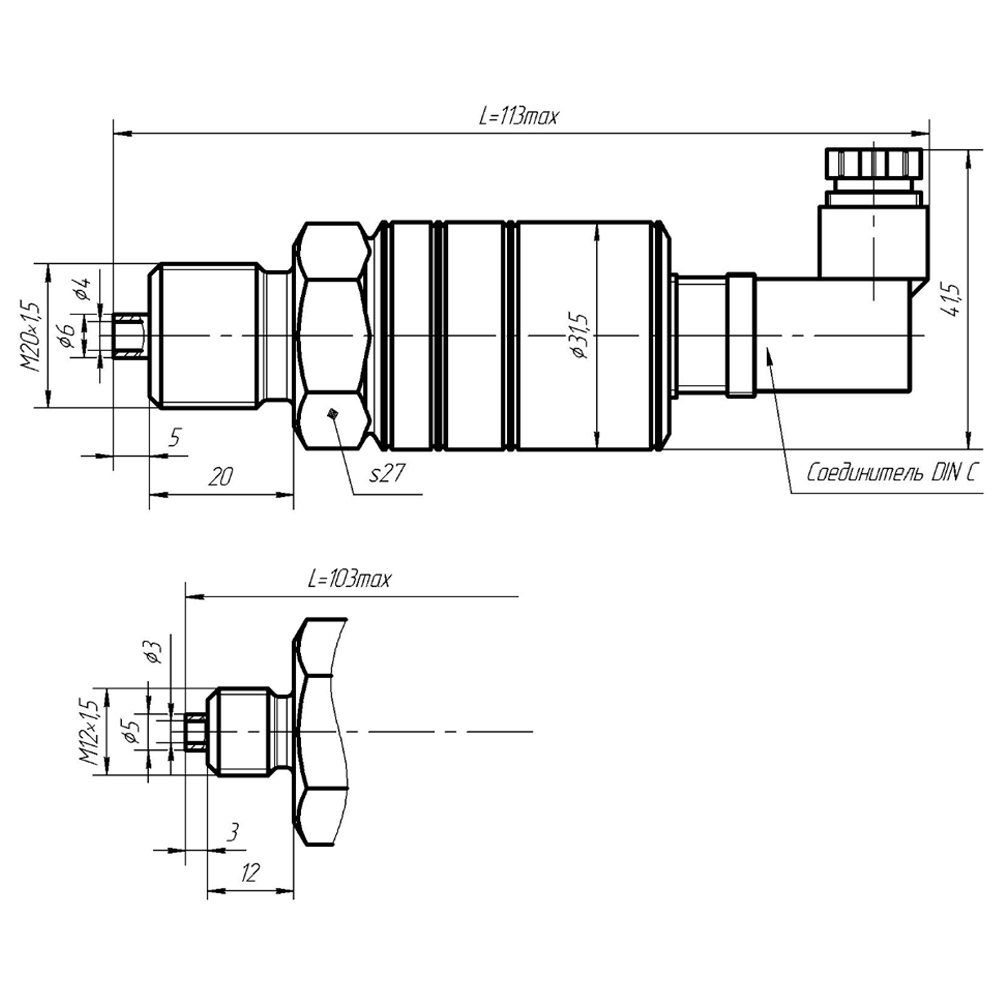

мида-да-15 чертеж

Датчики МИДА-ДА-15, МИДА-ДА-15-Ех, МИДА-ДИ-15, МИДА-ДИ-15-Ех с выходным сигналом в виде напряжения постоянного тока и наличием подстройки «нуля» и «диапазона» (код сигнала 051, 052)

Скачать документацию

МИДА-15 датчики давления. Руководство по эксплуатации.

МИДА-15 датчики давления. Код линии, выходной сигнал, напряжение питания.



Чтобы правильно подобрать датчики МИДА-ДА-15, узнать стоимость МИДА-ДА-15, или купить датчики давления МИДА-ДА-15, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
